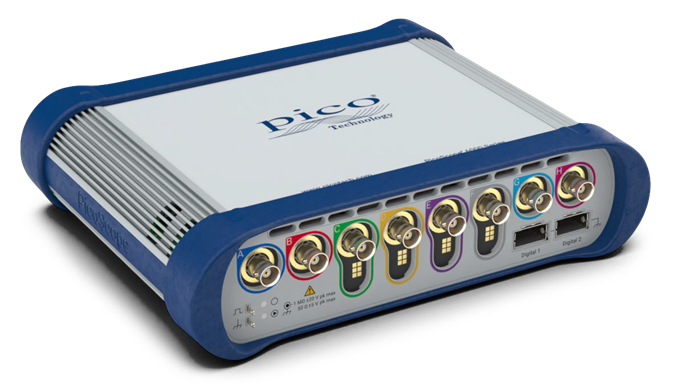

Pico Technology Ltd（英國比克科技）宣布推出PicoScope 6000E 系列FlexRes? 示波器，該示波器具有 8 個 500 MHz 帶寬通道，16 個數字通道和 8、10 或 12 位ADC分辨率硬件可調。該產品可與 PicoScope 6 應用軟件配合使用，充分發揮最新PC 性能和顯示能力，從而可以在任何尺寸和分辨率的顯示器上顯示干凈清晰的波形。頂級產品PicoScope 6824E 標準配置具有兩個 5GS/s 模數轉換器和 4 GS的捕獲內存。它提供大量的內置工具，可用于嵌入式系統調試，包括可在高達一百萬個周期內捕獲每個示波器測量結果的DeepMeasure?。
當工程師們調試具有模擬和數字混合元素（例如具有高速低壓信號的串行和并行通訊）的復雜物聯網和嵌入式操作系統時，8+ 16 個通道可以解決他們面臨的各種挑戰。
FlexRes架構允許用戶對硬件進行配置，從而可在 8位分辨率時將采樣率優化到 5GS/s，或在 12 位分辨率時優化到最大1.25 GS/s。對于捕獲和解碼快速數字信號或在敏感的模擬信號中查找失真等各種應用，靈活可調的分辨率允許使用同一款示波器來進行各種測量。

什么是 FlexRes？
Pico FlexRes 靈活分辨率示波器允許您對示波器硬件進行重新配置，從而優化采樣速率或 分辨率。
這意味著，您可以重新配置硬件，使其成為一款快速 (5 GS/s) 的 8 位示波器，用于查找數字 信號，成為一款用于通用目的的 10 位示波器，或成為一款高分辨率的 12 位示波器，用于音 頻工作和其他模擬應用。
無論是捕捉并解碼快速數字信號，還是在敏感的模擬信號中查找失真，F(xiàn)lexRes 示波器都可 為您提供滿意的答案。
FlexRes 提供在 8 通道 PicoScope 6824E 和 4 通道 PicoScope 6424E、6425E 和 6426E 上。分辨率增強 — 這是一種已構建到 PicoScope 6 中的數字信號處理技術，可將示波器的有效 垂直分辨率進一步提高到 16 位。

FlexRes – 如何實現
大多數數字示波器通過交錯使用多個 8 位 ADC 獲得高采樣率。這 種交錯過程會帶來錯誤，使其動態性能比單個 ADC 核始終要差很 多。

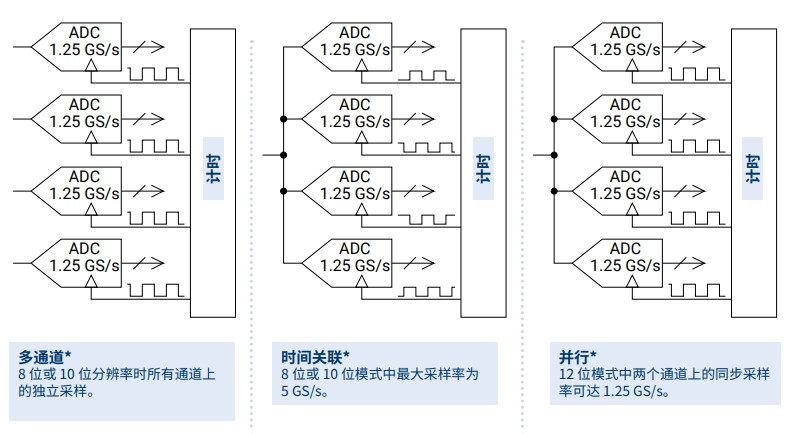

FlexRes 結構在不同的時間交錯和并行組合中，在輸入通道采用多 個高分辨率 ADC，從而優化采樣速率至 5 GS/s（8 位），例如，優化 分辨率至 12 位（1.25 GS/s 時）。
為了簡化，圖形顯示了四個通道的一組；8 通道 PicoScope 6824E 共有兩組。4 通道 FlexRes 型號針對每對模擬通道使用一個四通道 ADC 芯片。加上高信噪比放大器和低噪聲系統架構，F(xiàn)lexRes 技術可以高采樣 速率捕捉和顯示高達 1 GHz 的信號，或以比典型 8 位示波器高 16 倍的分辨率捕捉低速信號。

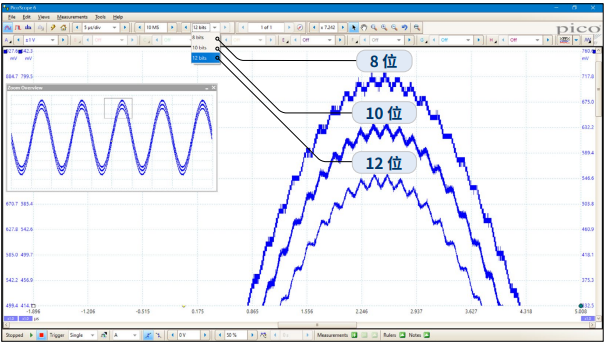

PicoScope 6 軟件允許您選擇手動設置分辨率或保留示波器使用自動分辨率模式，其中最佳分辨用于選定的設置。

為了應對串行通訊技術的大量增加，PicoScope6 包含了可用于 21 種串行協議以及數字通道串行總線解碼的解碼器。最新添加的支持協議是BroadR-Reach (100BASE-T1) Automotive Ethernet、Manchester和 DALI。我們正在開發更多的協議并將在以后作為免費更新進行部署。
PicoScope 6000E 硬件的完整功能通過 API 向編程人員提供，從而能夠在科學、研究、工業、汽車和電力等各種應用中開發事實上毫無限制的自定義和 OEM 應用程序：PicoScope 基于 PC 的設備的總擁有成本 (TCO) 與傳統的臺式示波器相比，由于在整個產品生命周期中提供免費的軟件更新，因而具有更大的優勢。此外，隨著PC性能的不斷提升和新的顯示技術的使用，可以對總成本進行分擔，從而提升設備性能以滿足未來需求。
