PicoScopes示波器有兩種主要的采集模式，一種是Block模式，對應于傳統臺式示波器的實時采集模式；另外一種是Streaming模式，對應于傳統臺式示波器的滾動采集模式。當其工作在Block模式下時，示波器每存滿所設定的Buffer（用戶可以設定使用多少Buffer）后，將數據傳輸給PC進行顯示，該模式下每?jī)蓚€(gè)Buffer數據顯示之間會有相對較大的延遲，這主要是由于數據傳輸速率往往低于數據采樣速率的原因所導致的，在此模式下，儀器往往無法做到對數據的連續實時采集。

Streaming模式則是在較低采樣率模式下運行，將示波器本身的buffer作為緩存，數據直接傳輸?shù)絇C上并存儲到PC的內存或者硬盤里，該模式可實現對實時數據的連續無死區存儲，PicoScope 6軟件為了避免PC的資源被數據傳輸及處理過分占用，限制了在Streaming模式下最高10MS/s的傳輸速率，但是若基于SDK自定義編程，則最高可達150MS/s的傳輸速率。

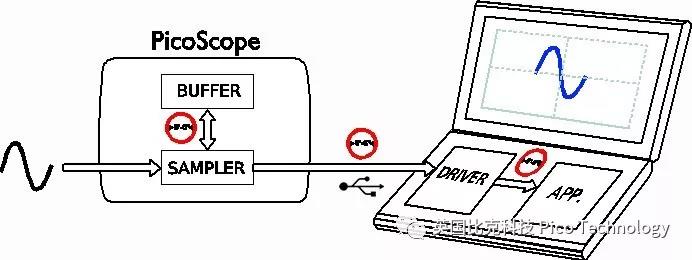

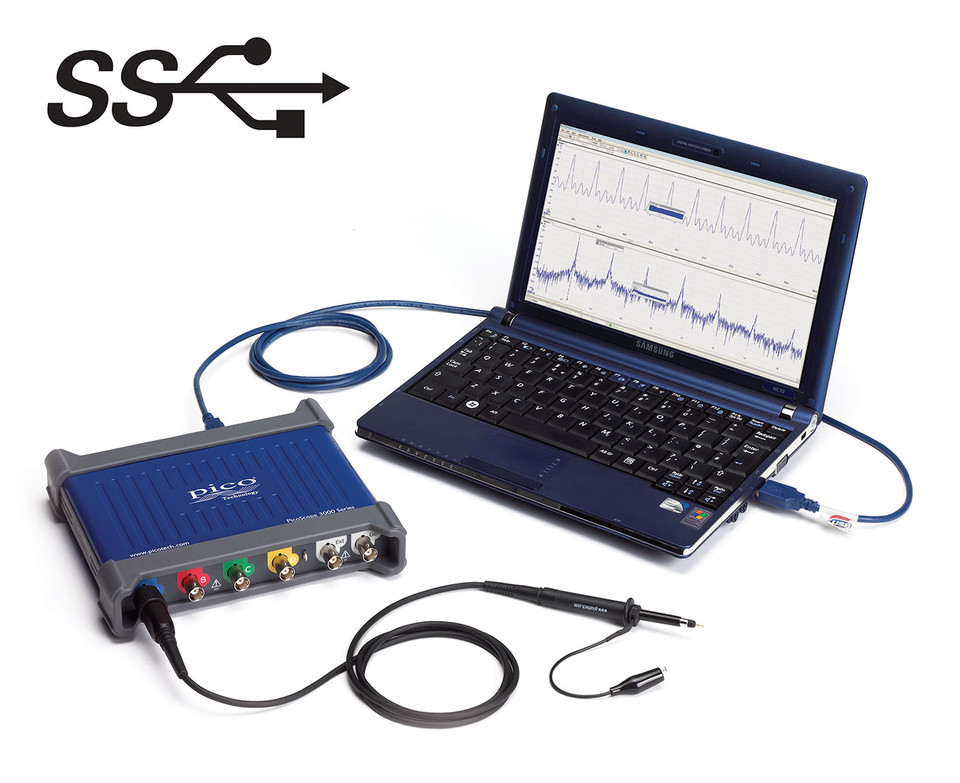

下圖1所示為PicoScope的數據傳輸示意圖。

Streaming模式可用作:

● 數據記錄

● 在SDK模式下對大量數據進行高速采集

● 在數據采集的同時對數據進行處理

● 對信號進行實時監控

在Block采集模式下，在等待抓取異常信號的同時，我們難以做到觀察波形的實時變化，因?yàn)樵撃Ｊ较?，PC屏幕上顯示的波形是一屏一屏進行的。要想捕獲到異常的波形，則必須設置觸發，而通過觸發去監控波形意味著如果觸發條件沒有滿足（即異常信號尚未發生），示波器就不會采集波形，電腦屏幕上所顯示的波形也不會刷新，測試人員也就無法實時的觀察到波形的相關變化情況。

在Streaming采集模式下，因?yàn)椴ㄐ问沁叢杉厒鬏數絇C上進行顯示，顯示方式是滾動顯示，且是連續采集，所以波形的任何實時變化都可以被觀察到。當然，在Streaming采集模式下，我們依然可以設置觸發，然而Streaming模式下的觸發和Block模式下的觸發有不同之處，Streaming模式下即使設置了觸發，PicoScope依然可以實時的采集、顯示當前的波形，而一旦觸發條件得到了滿足，PicoScope即采集滿足觸發條件的波形并執行觸發后的動作（如停止采集、繼續采集等）。這使得Streaming采集模式能夠?qū)崿F(xiàn)對信號進行實時監控和準備觸發捕獲異常波形同時進行的能力。

在PicoScope 6軟件中，可以通過設定Collection Time來控制在多大的Timebase下進入Streaming采集模式，如下圖2、圖3為設置步驟。

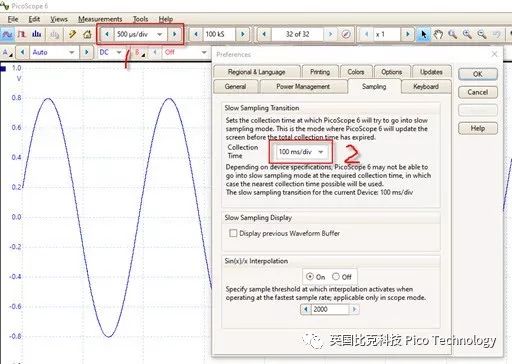

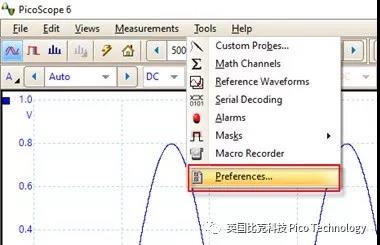

圖2 進入偏好設置（Preferences）界面                   圖3 設置Collection Time

Collection Time（對應于Timebase，當實際Timebase值大于等于此值時示波器自動切換到Streaming模式）

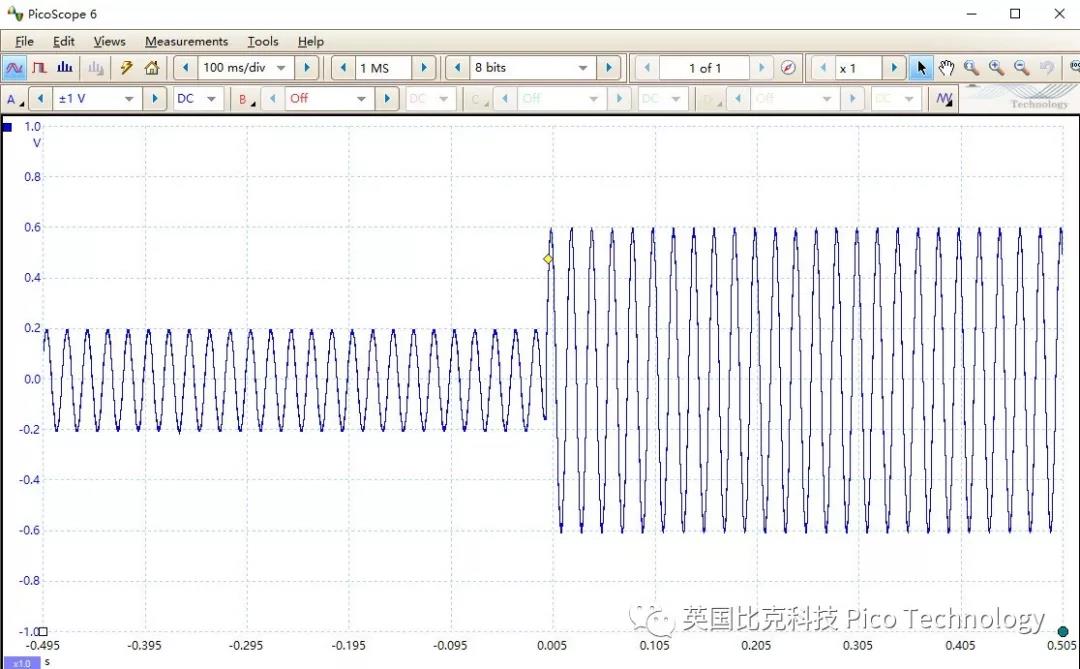

下圖4所示為使用PicoScope在Streaming模式下監控工頻信號并觸發幅度突變時的信號。當觸發未發生時，波形會在觸發點左側實時刷新顯示，當觸發條件滿足后，觸發點右側被符合觸發條件的信號填滿。

圖4 利用PicoScope的Streaming模式實時監控50Hz的工頻信號并觸發獲取幅度突變時的信號

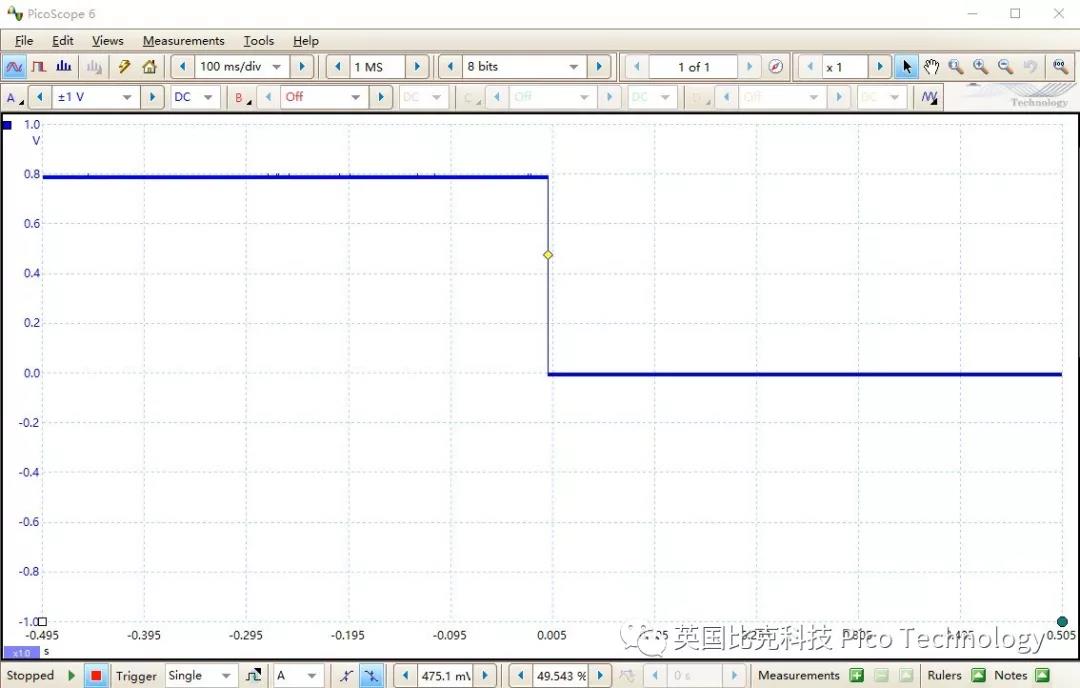

下圖5所示為使用PicoScope在Streaming模式下監控直流電壓并觸發抓取掉電時的信號波形。在信號掉電發生前，直流波形停留在觸發點左側并保持實時刷新，當?shù)綦姲l(fā)生后，即滿足了下降沿觸發條件，觸發點右側顯示界面被填滿。

圖5 利用PicoScope的Streaming模式實時監控直流信號并觸發獲取掉電時的信號波形
