AMETEK CTS系統是完整的交鑰匙的一致性測試解決方案，用于交流或直流供電產品的電磁輻射和抗擾度符合性測試，主要覆蓋的標準包括IEC61000-3-2/3-3/3-11/3-12/4-11/4-13/4-14/4-17/4-27/4-28/4-29。

硬件安裝說明

5001IX-CTS型號產品是單相5KW的一致性測試系統，支持單相且小于16A的電子產品諧波閃爍和抗擾度測試，硬件系統包括交直流電源，阻抗匹配網絡-PACS部件和數據采集卡。

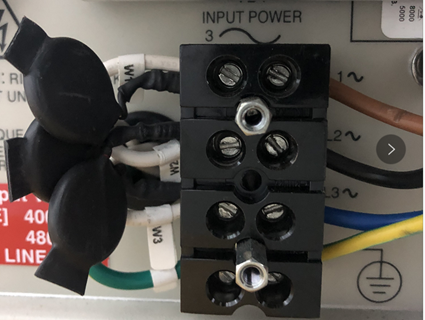

5001IX電源的輸入端為四線端子，三相輸入+地線，無需中線。

連接電源和PACS部件

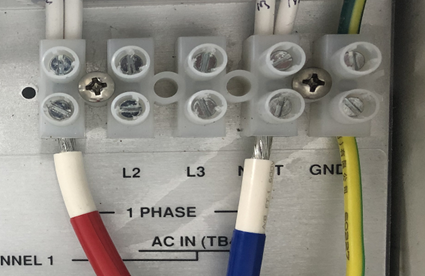

使用紅色線連接5001IX電源輸出的Hi與PACS AC IN(TB2)的L1，藍色線連接電源輸出Lo與PACS AC IN(TB2)的NEUT, 出貨時無地線需要另配地線接電源輸出的GND與PACS AC IN(TB2)的GND。

連接待測物

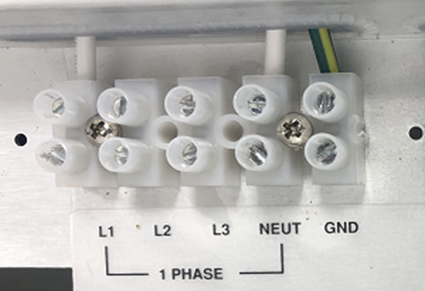

待測物可以連接測試系統的前面板快速插頭或后面板的AC OUT(TB3) 的L1+NEUT+GND。

軟件安裝說明

電腦要求

操作系統：Microsoft Windows? 7/8/8.1/10專業版以上

CPU：Intel? i5 dual core, 2.5GHz or faster

RAM：4GB or higher

安裝硬盤空間：200 GByte or more.

通訊接口：Ethernet 100Base T, USB 2.0, RS232, GPIB

軟件需求

NIDAQ驅動

CTS測試軟件

NI-488.2 Driver v14.0 or higher (Only for GPIB)

軟件安裝步驟

1. 安裝數據采集卡PCI-6220到電腦中。

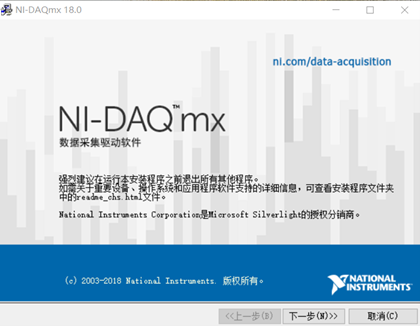

2. 電腦開機，安裝NIDAQ驅動。選擇默認安裝配置和“我接受該許可協議” 進入安裝流程，待安裝完成后重啟電腦。

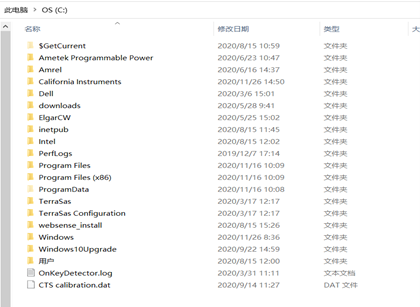

3. 待電腦開啟后，將出貨光盤中的CTS Calibration文檔拷貝到C盤根目錄下。

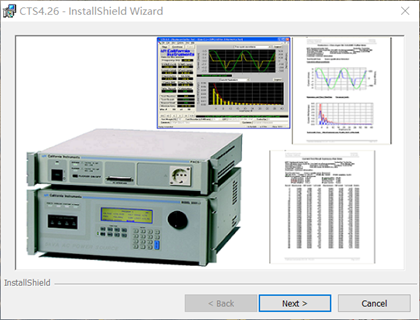

4. 打開CTS測試軟件進行安裝，選擇接受條款，按照默認安裝進行軟件配置。

5. 完成安裝并進入數據采集卡選擇，若無提示請進入安裝目錄中雙擊DAQ Card Selector，選擇NI-M Series后點擊OK按鍵確認。

6. 雙擊桌面CTS軟件圖標，啟動軟件即可開始測試。
