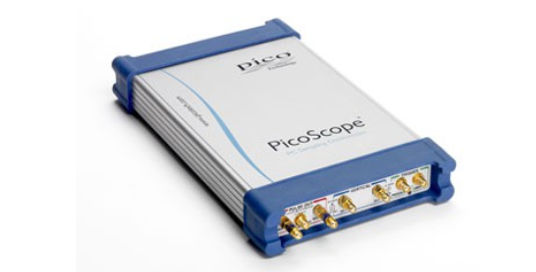

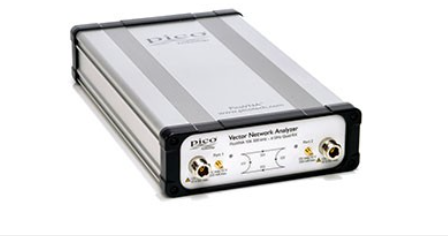

時域網絡分析和頻域網絡分析是非常相似的測量。前者將一系列離散頻率應用于未知網絡：應用階躍或脈沖入射波形，示波器或采樣頭捕獲反射和發射的波形。后者應用一系列離散頻率，并使用相敏（IQ）接收器捕獲反射和發射的幅度和相位。頻域VNA方法具有更好的動態范圍，因?yàn)槊總€(gè)頻率的應用功率可以是恒定的并且相對較高，并且接收器可以具有受限的噪聲帶寬。理論上TDR / TDT可以更快，因?yàn)閱尾交驔_動可以提供所有必要的信息。但是，此方法所需的高采樣時間分辨率往往需要一個順序采樣示波器，例如PicoScope 9311.這樣就可以在一個步進或脈沖的每個周期捕獲一個采樣點，因此只能測試重復信號。即便如此，我們的TDR或TDT解決方案仍然比VNA略快。有關多次正向，反向，透射和反射測量，請參見下文。所述PicoVNA 106矢量網絡分析儀和微微9311 TDR / TDT取樣示波器的解決方案是在主功能和性能比較的：1.在電纜或傳輸線測試的背景下，時域測量具有直接顯示阻抗連續性v時間（TDR）或?qū)嶋H脈沖響應（TDT）的優點。假設傳播速度是眾所周知的，則可以直接解釋或讀出阻抗v距離。幸運的是，PicoVNA 106包括時域讀出而無需額外成本，因此兩種解決方案都可以實現理想的讀出。2.如果需要將測量結果與其他系統元素（測量或模擬）相結合，那么散射參數，史密斯圓圖等往往是優選的。雖然S參數和時域測量可以通過FFT相互關聯，但只有PicoVNA支持兩種輸出格式。3.VNA限制在6 GHz，最佳有效時間分辨率約為120 ps。假設線路傳播速度為2c / 3，這將解決沿著線路的阻抗v距離大約24 mm（短/開路故障位置大約好五倍）。PicoScope 9311快速步進的系統轉換時間約為60 ps，大致相同的時間（2 x 60 ps）和距離分辨率。4.在其最佳時域分辨率下，PicoVNA 106可以在4096k個離散采樣點處進行測試。這意味著最大路徑長度約為100米。在較低分辨率下，可以適應較長的路徑長度。PicoScope 9311支持的最長路徑長度在理論上受最寬可用脈沖寬度4μs的限制，在反射測量中可轉換為400 m。然而，在實踐中，在這個長度上，TDR測量的分辨率將因高頻電纜損耗而丟失，并且VNA可能匹配甚至超過它。兩者之間的差異較大的是：5.VNA自動對反射和傳輸測量進行排序，并且可以通過未知的2端口網絡在兩個方向上執行此操作。當需要多個單端口反射或單個傳輸測量時，更高的速度和大大減少的手動干預是顯著的好處。單向測量通常足以用于傳輸線測量，但對于具有傳輸損耗或增益的設備，通常需要雙向測量，并且自動VNA甚至更有說服力。6.在差分線路應用中，PicoScope 9311可能會獲勝。它具有差分可校正步進源，其兩個通道可用于接收差分反射或差分傳輸。對于沒有附近接地的差分線路，例如自由空間中的雙絞線，PicoScope 9311可以確定單個測量設置的差分阻抗v距離。差分測試激勵在導體之間的中點處形成虛擬地（或信號無效）。VNA只能相對于另一個激勵一個導體，無法解決差分阻抗。然而，它可以確定給定磁芯的阻抗以及它如何隨長度變化，并且可以用于與金標準相比 - 例如，兩個導體分別測量，如果我們現在考慮差分線的相反極端例子：?jiǎn)为?dú)屏蔽的雙軸線對。在這里，地面圍繞并隔離差分對的兩條線。在這種情況下，兩個差分芯可以分別作為單獨的同軸線測量。它們的差分阻抗將是各個阻抗的總和。PicoScope 9311和VNA都可以在單個測量設置中完成此操作。VNA的兩個端口可用于分別測量?jī)蓚€(gè)內核，但一次只允許一個TD讀數。當然，很多差分線位于這兩個極端之間，具有不同程度的接地和對耦合。VNA測量的有效性和準確性因此而變化。Pico具有獨特的優勢，可以支持任何一種解決方案，并樂意為您的特定應用決策提供支持。
PicoVNA 106是否支持頻率偏移？

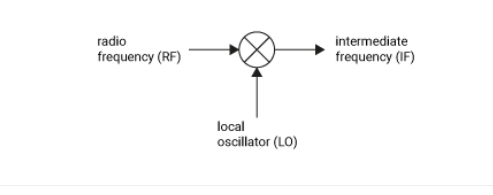

在大多數情況下，矢量網絡分析儀以信號頻率步長激勵設備端口，并以相同的頻率步長測量所有端口。但是，有些應用需要測量刺激的諧波。在混頻器設備周圍也有應用，您需要在與激勵偏移的頻率（中頻或IF）上進行測量。這需要比PicoVNA 106中存在的硬件能力更多的硬件能力，因此不受支持。數據表引用的測量速度大于每秒5000點。在什么條件下（頻率范圍，每次掃描的點數，IFBW）進行了那些測量？
根據我們的規范：140 kHz帶寬10 MHz至6 GHz掃描201點（12項校準）：完整s2p結果集為37 ms。正向和反向掃描每點184μs。> 5400點/秒201點（S21 cal）：?jiǎn)蝹€(gè)S21結果集為25 ms。=正向掃描每點124μs。> 8000點/秒與競爭對手比較時要小心，因?yàn)樗麄兺灰脝吸c(diǎn)單次掃描的數字。這與我們上面的較快數字相比，而不是一整套S參數所需的正向和反向掃描時間稍長。該產品是速度更快的產品之一。在評論標簽下查看網站上的競爭對手。掃描速度根據帶寬設置減小，因?yàn)閹挒V波器輸出處的測量必須達到其完全準確度。如果我們首先設置10,001 pt掃描，則正向/反向開關按比例減少中斷，我們可以從我們擁有的兩個走線長度估算其持續時間。在140 kHz 170 us / pt完全s2p（兩次掃描）正向/反向開關隱含在14μs左右。在其他帶寬上測試10k點掃描：在10 kHz時：完全s2p為430μs/ pt（兩次掃描）1 kHz時：3 ms / pt在100 Hz：28.5 ms / pt在10 Hz：285 ms / pt
