PicoTechnology（英國比克科技） 已為其獲得巨大成功的 PicoVNA 矢量網絡分析儀增加了兩種重要的校準選件：E-Cal校準件和 TRL/TRM 校準件。PicoVNA 108 8.5 GHz 矢量分析儀的現有用戶和新用戶現在可以充分得益于新的選件。

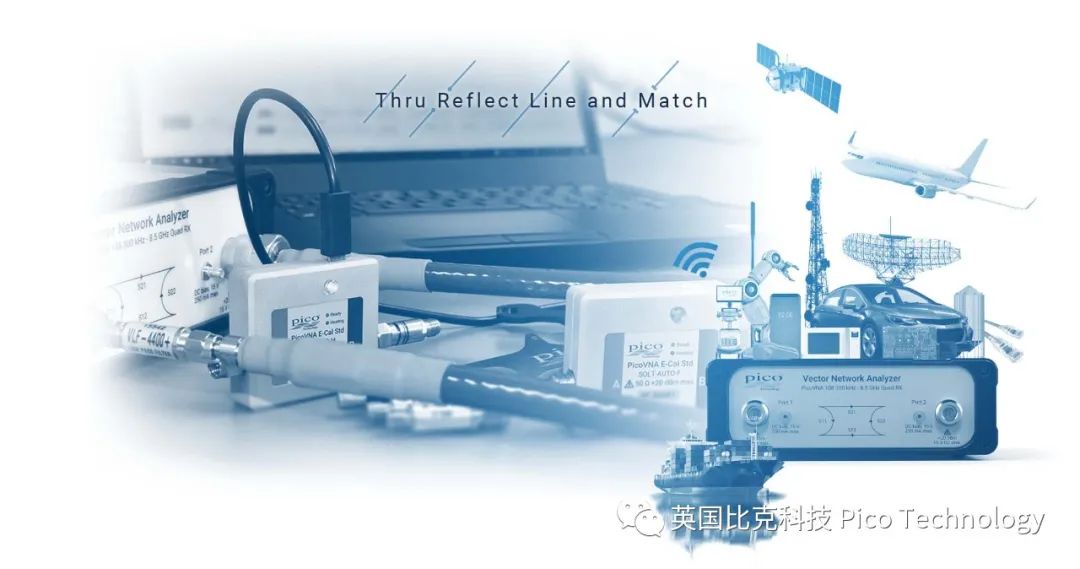

PicoVNA 自動化校準件E-Cal

矢量網絡分析儀的所有者和用戶通常會堅持要求提供自動化的校準解決方案。自動化校準的顯著優勢是速度快、效率高和流程簡單，適用于工作場所中的各種應用以及具有不同技能水平的使用者。

還有個可能不太明顯且不易被關注到的優點，即自動化的VNA校準可以提高整體校準質量，甚至可以減少不確定性或錯誤。

PicoVNA 108可通過陽頭SMA或陰頭SMAE-Cal電子校準模塊實現自動化校準。這些電子校準模塊通過USB進行供電和控制，可以電子化選擇校準流程中所需的各種短路、開路、負載和直通參考標準。用戶只需打開該模塊的電源，在PicoVNA測試端口之間連接上E-Cal標準件，然后即可從PicoVNA 108 用戶界面內啟動自動化校準流程。

開關可能是造成校準流程出現意外錯誤的來源。Pico的技術是通過對錯誤進行特征化描述并進行糾正，以及通過對設備內部的熱島進行加熱從而控制溫度和溫度變化率，來盡可能的消除這些錯誤。Pico射頻業務開發經理 Mark Ashcroft 聲稱，Pico通過對不少于十七個部件的 S 參數進行特殊處理，從而實現其高覆蓋率特征化。PicoVNA E-Cal 校準的殘余誤差位于可獲得的最低誤差范圍內，比使用相同的手動方法進行的反復連接-斷開和測試導線彎曲所產生的誤差還要小。

在隨設備提供的便攜箱和儲存箱內，Pico為每個 E-Cal 模塊提供了一個完全特征化和極化的端口適配器，使得陽頭和陰頭E-Cal電子校準模塊也可以對可插入的陽頭-陰頭和陰頭-陽頭測試端口進行校準。

PicoVNA 108 TRL/TRM 校準

當需要測量安裝在基板上的被測件時，TRL（直通、反射、傳輸線）和 TRM（直通、反射、匹配）校準通常具有很大優勢，例如測量PCB或陶瓷上的表貼網絡或部件時。所需的傳輸線、低頻匹配和反射（短路或開路）均可精確的裝配在基板上的測量參考平面上。此外，如果必要，校準還可以對環境條件和測試基板的任何變化進行考慮。

TRM技術可以很好的處理低頻（實際情況下約低于 1.5 GHz），而TRL 技術應用的是遠大于0°和遠小于180°相位延遲的參考線長度。因此，單條 TRL 線路即可應對有限的頻段。對于PicoVNA 108，一條線路通常就足夠了，但是如果需要，也可支持兩個TRL頻段并進行線路阻抗偏移補償。低頻TRM頻段可參考已裝配的基板上的電阻匹配值。

TRL校準的精確性也已得到行業好評，因?yàn)橄噍^于通過測量得到一個良好匹配來說，機械空氣傳輸線可裝配的更加精確，當然是在更高的頻率下。由于此線路標準可以承載時間負荷（相位）和進行高頻匹配校準，因此可以精確定位額外所需的較低和較高的反射標準、匹配、短路或開路，但該功能卻較少為人所知。
