1000Base-SX

1000Base-SX是1000BASE的其中一種傳輸介質標準。使用光纖波長范圍為770~860nm，數據速率1000Mbit/s，基于8B/10B模塊編碼后速率為1.25Gbps，線路傳輸基于 NRZ編碼，最大傳輸距離為550米。

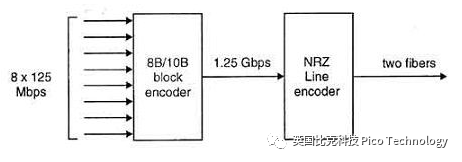

圖1 1000Base-SX實現框圖

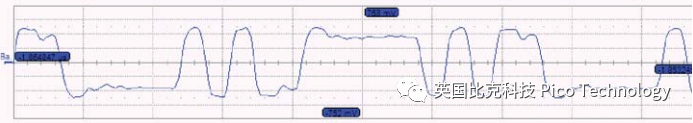

圖2 1000Base-SX信號波形

PicoScope6000E

PicoScope6000E 系列是Pico Technology于2020年2月推出的新一代高性能 FlexRes?示波器，該示波器具有16 個數字通道和 8、10 或 12 位ADC分辨率硬件可調。頂級產品 PicoScope 6824E 標準配置具有兩個 5 GS/s 模數轉換器和 4 GS的捕獲內存。它提供大量的內置工具，可用于嵌入式系統調試，包括可在高達一百萬個周期內捕獲每個示波器測量結果的 DeepMeasure?。PicoScope 6000E支持 21 種串行協議以及數字通道串行總線解碼的解碼器。最新添加的支持協議是BroadR-Reach (100BASE-T1) Automotive Ethernet、Manchester和 DALI。

強大的SDK（軟件開發包）使得PicoScope6000E超越了一臺示波器，用于可以根據需要對其進行自定義開發從而實現特定領域特定目的的應用。

GLScopeClient

GLScopeClient是一款用于測量信號眼圖、抖動并具備串行信號解碼功能的開源軟件。

PicoScope6000E + GLScopeClient解碼1000BASE-SX信號并進行眼圖測量

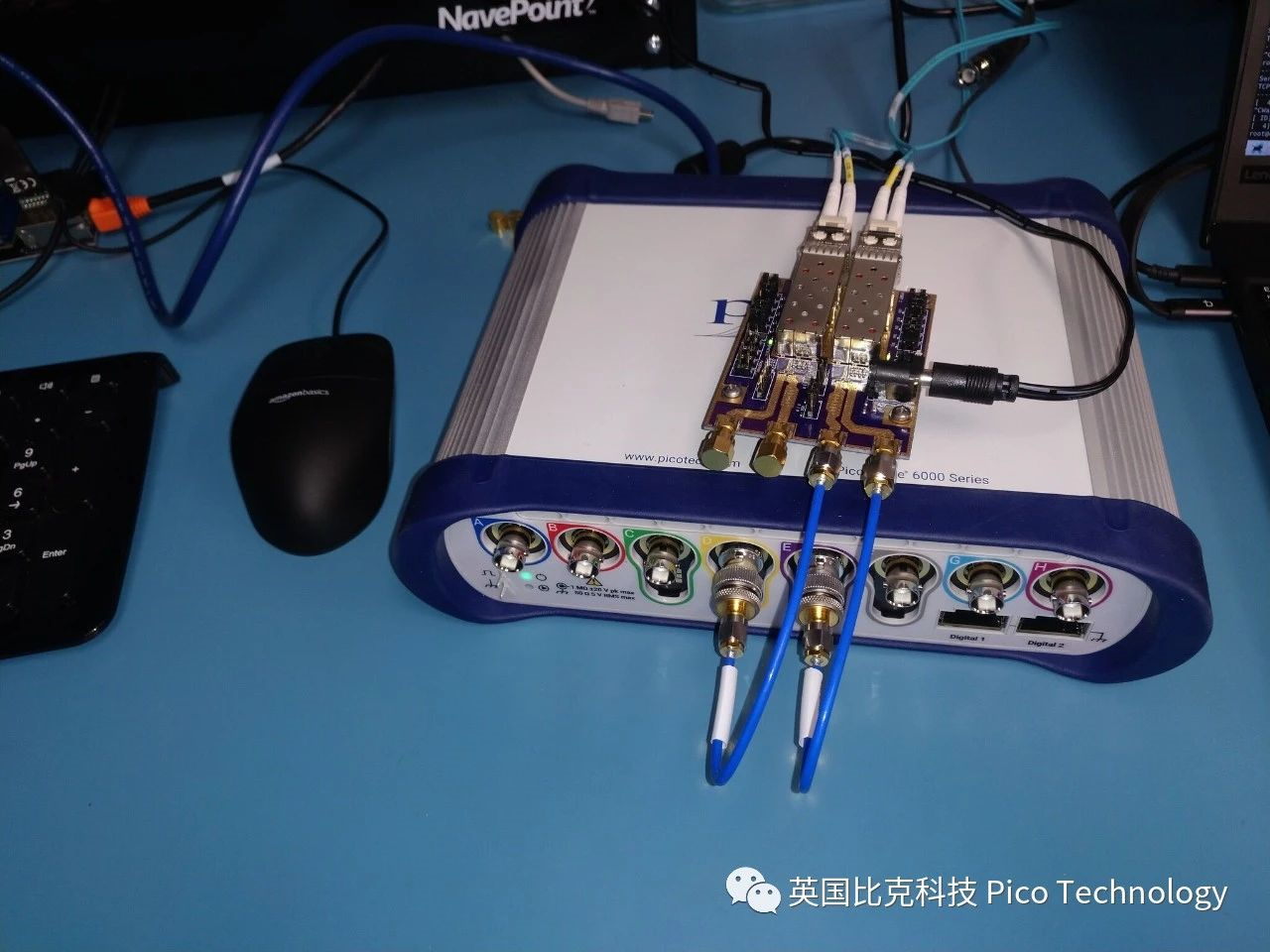

圖3 PicoScope 6000E測試1000Base-SX連接示意圖

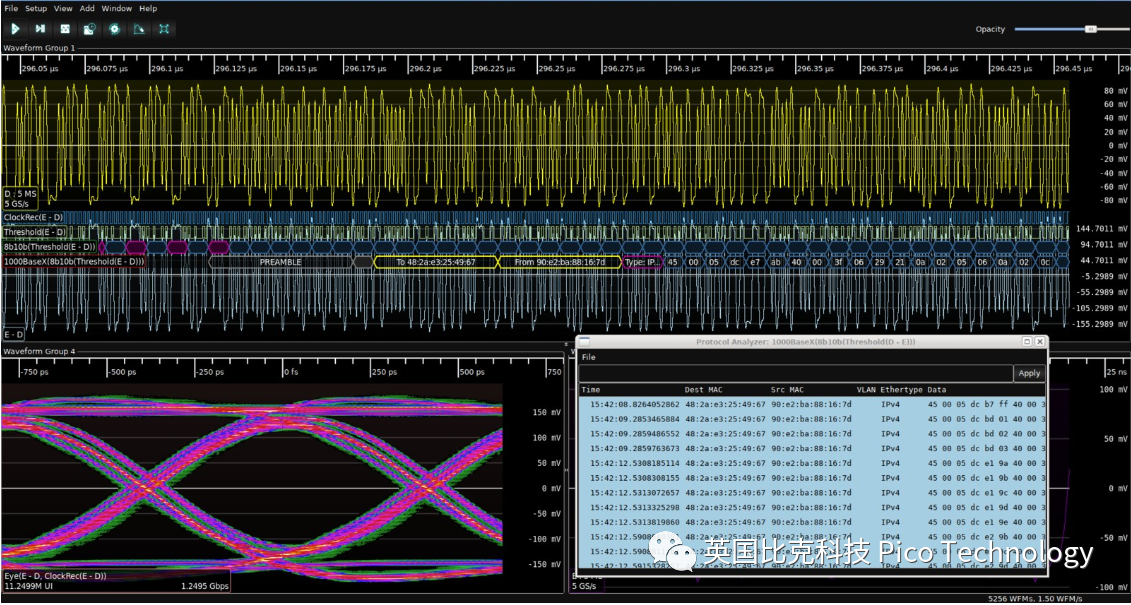

圖4 PicoScope 6000E聯合GLScopeClient軟件對1000Base-SX的解碼和眼圖測試結果
