使用PicoScope 9300采樣示波器的TDR應用

PG900脈沖發生器可通過單個PC進行USB控制，可與PicoScope 9300采樣示波器配合使用，以實現無需集成該功能的型號的時域反射計（PicoScope 9301,9302,9321和9341）。

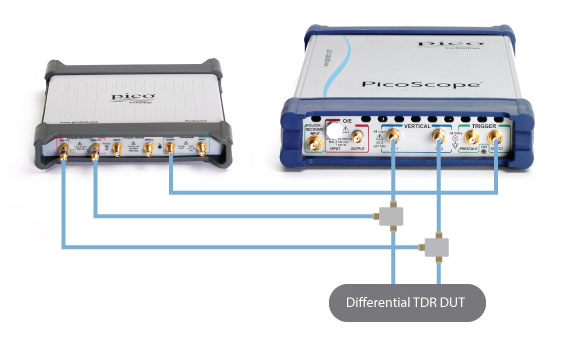

使用PicoScope 9300采樣示波器進行TDR設置

只需一個脈沖源和一個示波器通道即可進行單端測量。

采用PicoScope 9300采樣示波器的TDT應用

PG900脈沖發生器可通過單個PC通過USB控制，可與PicoScope 9300采樣示波器一起使用，以測量那些不包含該功能的型號（PicoScope 9301,9302,9321和9341）的時域傳輸。它們還可以為任何PicoScope 9300型號的長線或安裝系統測試增加遠程信號發生器的多功能性。

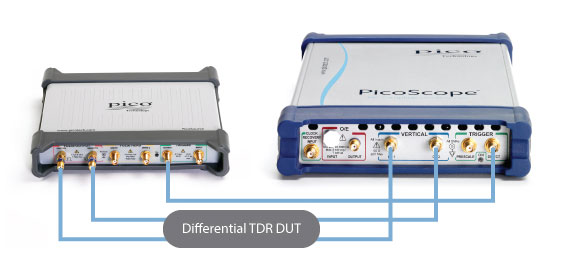

使用任何PicoScope 9300采樣示波器進行TDT設置

只需一個脈沖源和一個示波器通道即可進行單端測量。

使用PicoScope 9341采樣示波器進行TDT和串擾

PG900脈沖發生器可通過單臺PC通過USB控制，可與PicoScope 9341四通道采樣示波器配合使用，實現時域傳輸和串擾同步評估

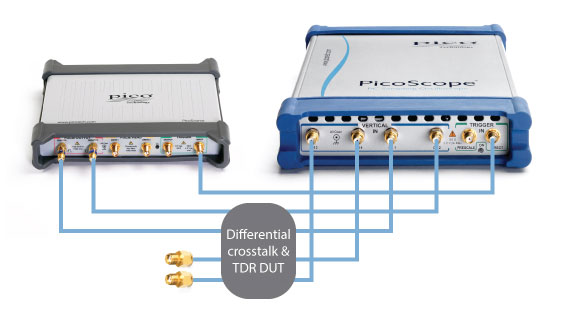

使用PicoScope 9341采樣示波器進行TDT和串擾設置

可以使用雙通道采樣示波器執行單端測量，也可以通過首先測量傳輸然后更改連接以進行串擾測量來解決差分測量問題。應始終正確終止未連接的端口。
