介紹自1991年以來，Pico Technology在PC示波器的開發中發揮了先鋒作用。這些緊湊型設備以及傳統的全尺寸數字存儲示波器（DSO）占據了當今銷售的大多數示波器。所有這些儀器背后的驅動力都是數字電子產品。隨著數字電路中時鐘速度的增加，制造商通過設計具有更快采樣率和更高帶寬的示波器來做出響應。遺憾的是，模擬設計人員一直處于落后狀態：追求更高的速度一直是以動態性能和分辨率為代價的。為了給模擬設計人員提供他們需要的工具，我們設計了PicoScope 高分辨率和靈活分辨率的示波器。

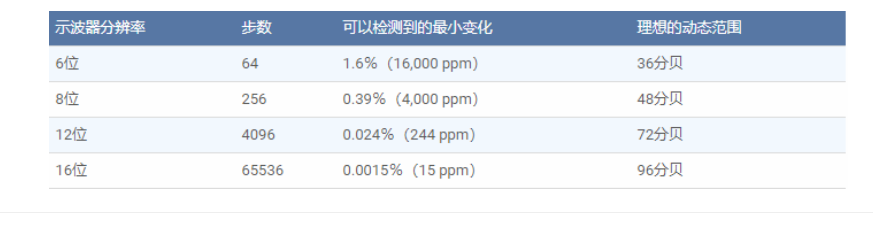

什么是'精確'DSO？示波器的精度取決于其分辨率和精度。以下是一些可用決議的特點：對于大多數示波器而言，精度并不重要。您可以在幾個百分點內進行測量（大多數DSO引用3％至5％的DC精度），但為了獲得準確的測量結果，您必須達到萬用表。但是，使用精密示波器，可以全速進行精確測量。大多數手持式儀表具有12位分辨率（相當于3?位），而16位示波器的分辨率相當于4?位臺式儀表。除了分辨率和準確度，噪音也是一個問題。構成傳統DSO前端的放大器設計為具有高帶寬，但低噪聲不是優先考慮的因素。16位示波器的設計者工作更加艱巨，只有0.0015％的噪聲足以屏蔽最低有效位。Pico Technology在構建高分辨率示波器方面擁有20多年的經驗。與一些只有8位示波器和替代ADC的競爭設計不同，PicoScopes從頭開始設計，以實現低噪聲和低失真。我們的12位或16位示波器之一的額外分辨率可顯著提高DC精度，動態范圍和信噪比。

測試1：低成本信號發生器

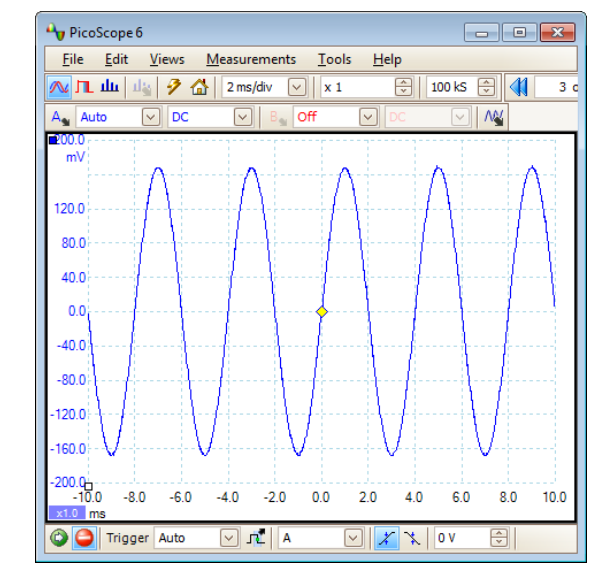

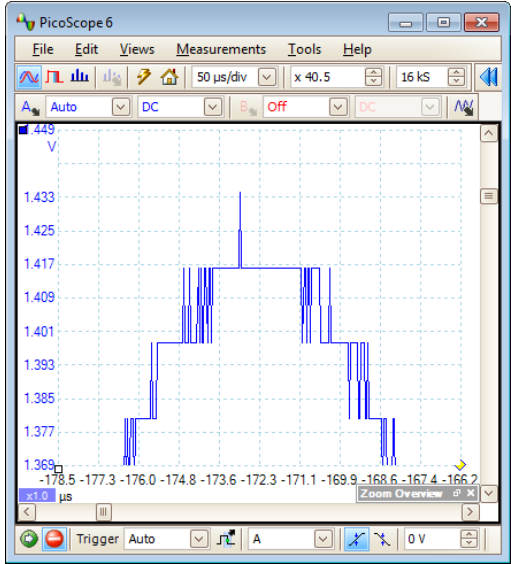

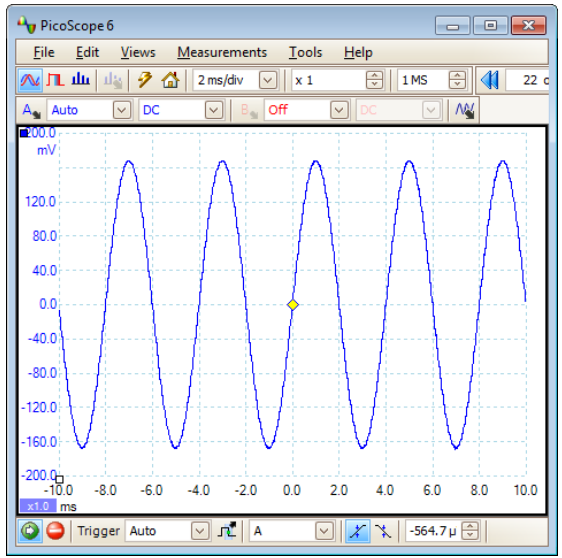

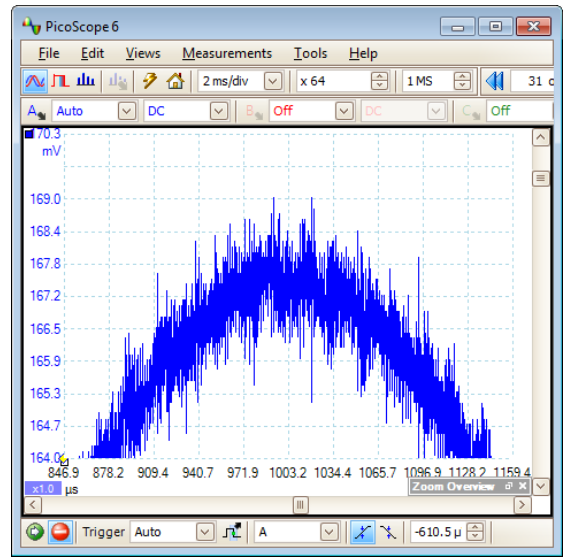

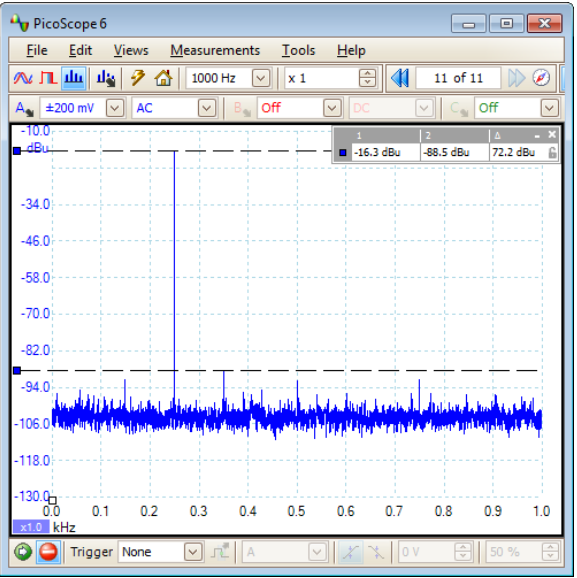

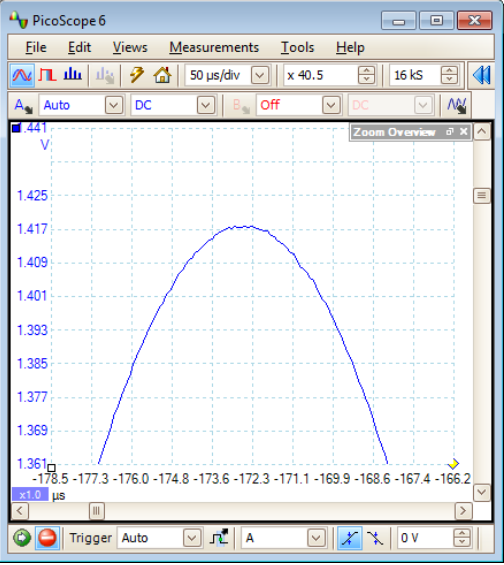

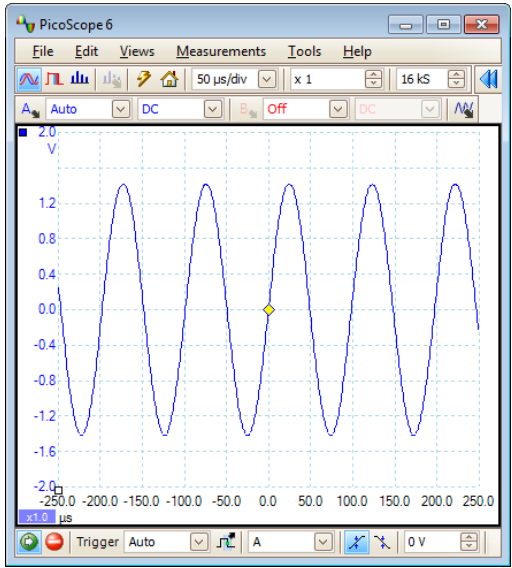

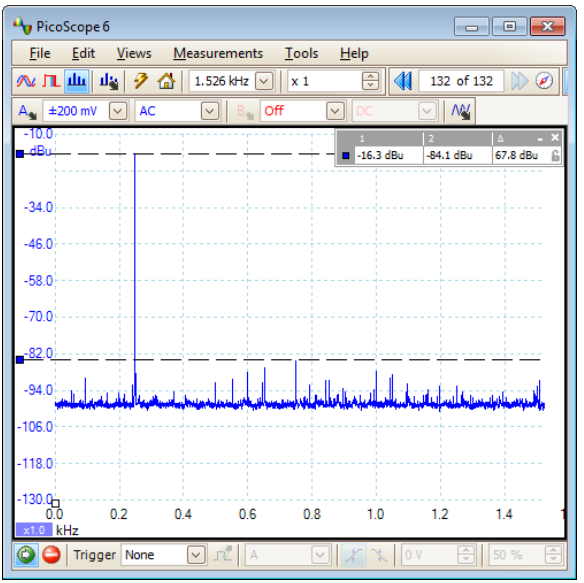

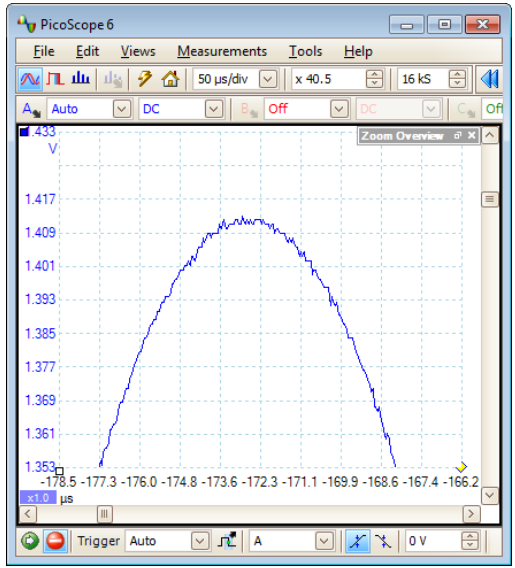

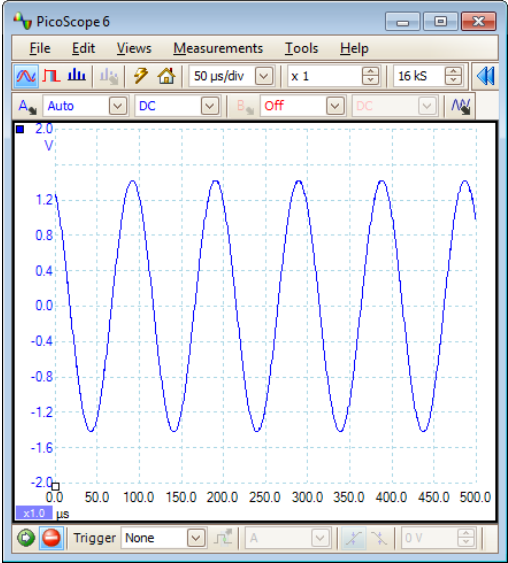

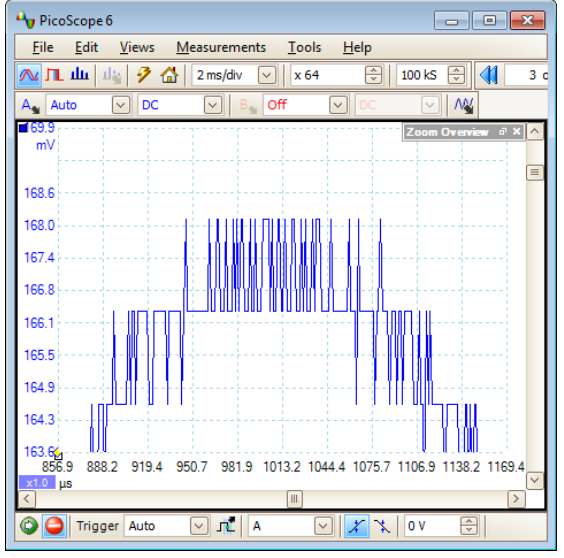

下圖顯示了典型的8位，12位和16位PicoScope示波器的時域和頻域顯示。信號源是運行FuncGen應用程序的Android智能手機，設置為生成250 Hz正弦波，最大振幅約為170 mV。8位示波器示例像PicoScope 2205這樣的8位示波器可以提供足夠好的波形視覺表示，如圖1所示。可以合理精確地測量波的頻率和幅度。然而，放大64倍（圖2）顯示了8位分辨率的局限性。圖3顯示了信號的頻譜分析圖（FFT）。250 Hz處的峰值是輸入信號的基頻。SFDR（標尺之間的差值顯示）約為68 dB。本底噪聲掩蓋了輸入信號的真實特征。12位示波器示例使用PicoScope 4423 12位示波器捕獲的相同信號在正常示波器視圖中看起來相同。x64視圖現在沒有顯示數字化步驟，但是使用12位分辨率，我們可以看到8位范圍內不可見的噪聲。頻譜分析儀顯示SFDR約為72 dB，第二（500 Hz）和第三（750 Hz）諧波的失真峰值只是可見。16位示波器示例使用16位PicoScope 4262示波器，x64軌跡更清晰，但當然信號源產生的噪聲仍然可見。（圖8中的插圖顯示了PicoScope應用的10 kHz數字濾波器的效果。）頻譜視圖顯示了與12位示波器相同的諧波雜散和SFDR，表明失真是由信號源而非范圍引起的。

頻譜分析儀設置頻率范圍：0到1 kHz頻譜箱：≥8k顯示模式：平均窗口功能：布萊克曼 - 哈里斯

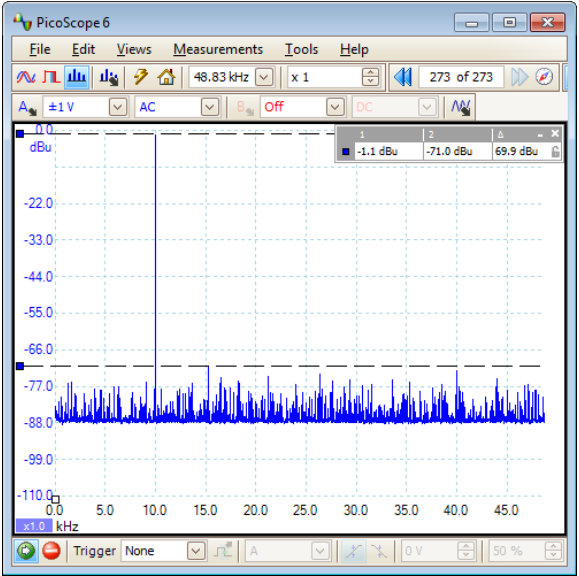

測試2：低失真信號發生器在這次測試中，我們用PicoScope 4262的內置低失真信號發生器取代了低成本信號發生器。這使我們能夠展示PicoScope 4262前端極低失真的優勢。設定發電機產生10千赫的正弦波，振幅為990毫伏。8位示波器示例與之前的測試一樣，8位示波器足以查看波形的整體形狀（圖10），但在顯示器放大64倍時顯示出其局限性（圖11）。FFT頻譜分析儀圖（圖12）顯示了10 kHz基波。如果信號中有任何其他分量，它們會被噪聲基底屏蔽，大約低于峰值70 dB。12位示波器示例使用PicoScope 4423 12位示波器捕獲的相同信號在正常示波器視圖中看起來相同。x64視圖看起來更干凈，噪音很小，數字化步驟只是可見。在頻譜視圖中，噪聲基底現在足夠低，以顯示一些諧波和其他雜散信號達到10 kHz峰值以下約76 dB。在這個階段，我們不知道這些是由于范圍還是信號發生器。16位示波器示例

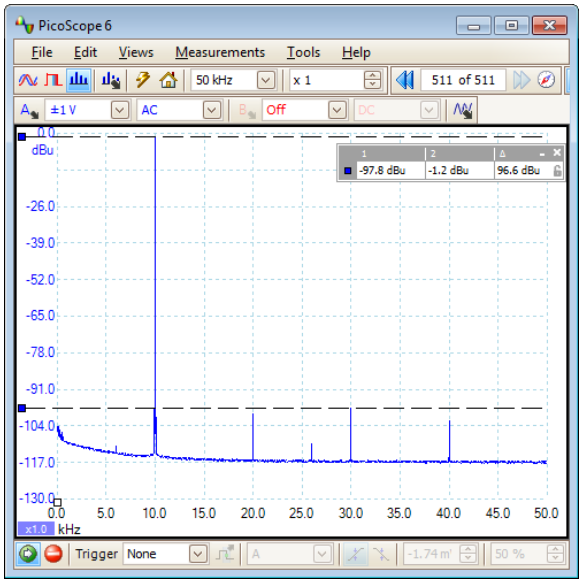

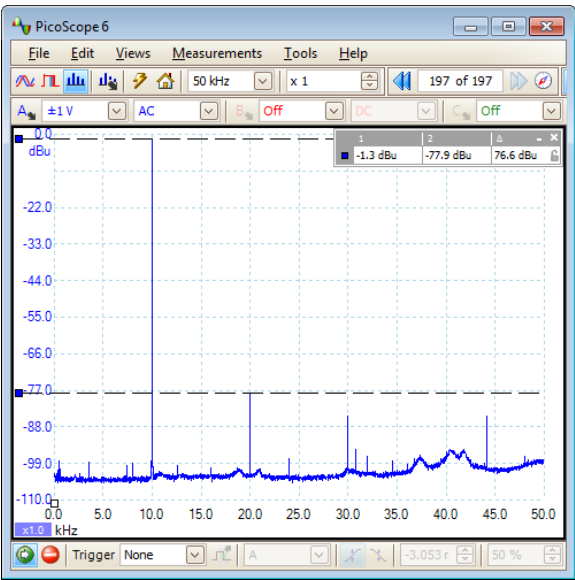

使用16位PicoScope 4262示波器，x64軌跡平滑無噪音，沒有數字化引起的失真跡象。頻譜曲線顯示SFDR約為96 dB，噪聲基底比12位示波器低得多。失真峰值比12位示波器低20 dB，表明在前一次測試中看到的大部分失真是由于12位示波器的限制而不是信號發生器。

頻譜分析儀設置上面的頻譜分析器視圖是盡可能使用以下設置創建的：頻率范圍：0至50 kHz頻譜箱：≥8k顯示模式：平均窗口功能：布萊克曼 - 哈里斯選擇合適數量的頻譜倉以將FFT本底噪聲置于每個示波器的感興趣信號之下。
