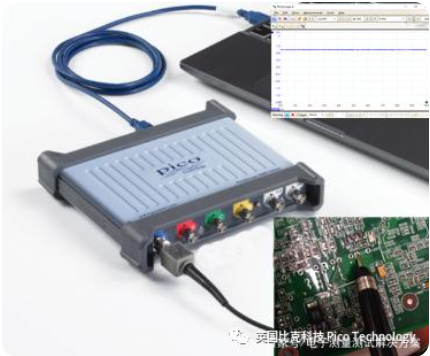

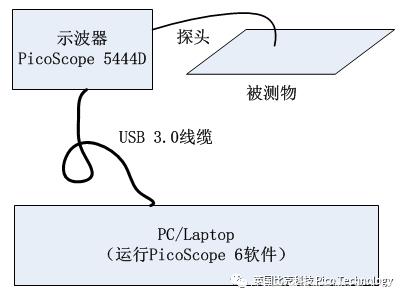

圖1 PicoScope 5444D 電源測試連接實物圖                       圖2 PicoScope 5444D 電源測試連接示意圖

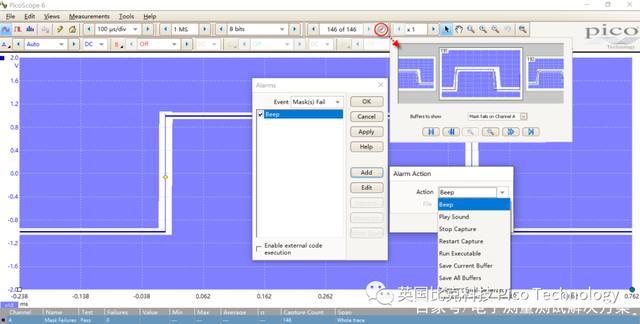

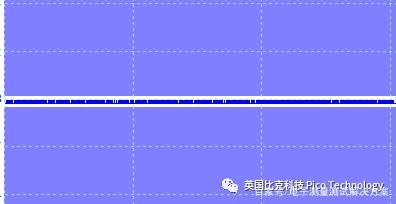

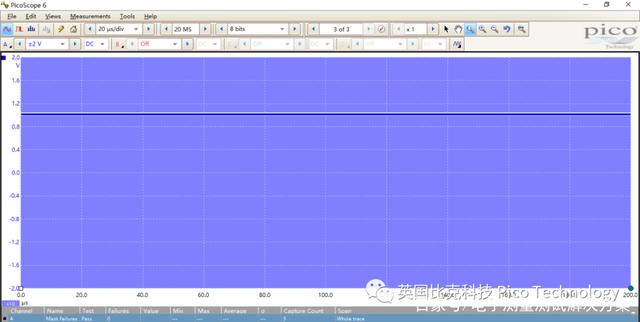

 圖4 PicoScope5444D采集監控1.0V電源                       圖5 PicoScope5444D采集監控1.0V電源（使用模板限定測試功能，圖4的局部放大圖）

經歷一段時間的監控后，示波器監測到了兩個相似的觸碰模板的異常，如圖6所示，因為該異常事件是過了很久才出現，推測可能來自于臨近電路或者電子設備的突然開啟可能導致的干擾。

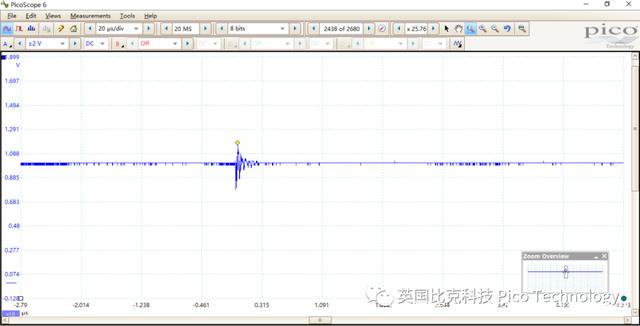

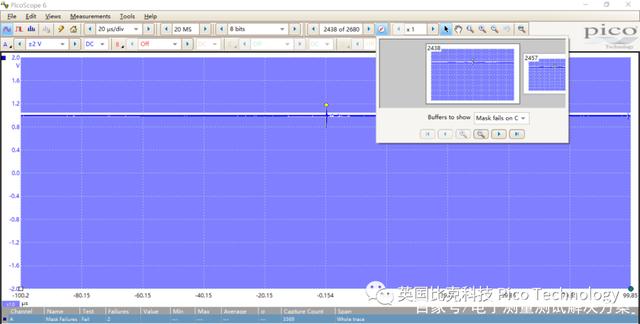

圖6PicoScope 5444D示波器在電源監控過程中捕獲到的異常脈沖

因為該異常事件是過了很久才出現，推測可能來自于臨近電路或者電子設備的突然開啟可能導致的干擾。而這樣的干擾可能來自于空間輻射干擾也可能來自于傳導干擾。為了查找源頭，我們關閉模板限定測試模式，查看當前信號的情況，尤其是是否存在一些有規律的頻譜分量，于是我們打開PicoScope 6軟件的頻譜采集模式，對當前狀態下的1.0V電源信號做FFT頻譜分析，分析結果如下圖7所示，示波器設置為DC耦合，+/-2V量程范圍，我們看到頻譜中有些明顯的350KHz左右的頻譜分量，而且還存在該頻率的二倍頻、三倍頻等分量，雖然幅度不高，但這個信息給了我們很重要的線索。根據經驗，幾百KHz的干擾信號一般來自于開關電源。首先，我們要先排除那些一直運行的電路板或者電子設備，而重點關注查找那些在測試過程中新開啟的設備，因為開關電源在開啟的瞬間產生的干擾一般會具有更大的幅度。逐一切斷新接入的電子設備的電源，我們發現當被測設備附近的一臺臺燈的電源斷開后，1.0V電源的頻譜出現了變化，如下圖8所示，350KHz左右的噪聲消失了。

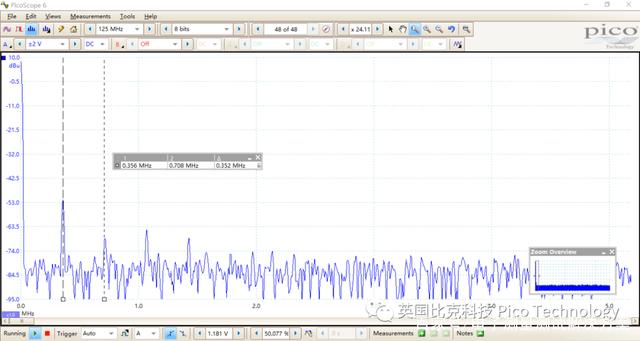

                             圖7 干擾源存在時的電源頻譜

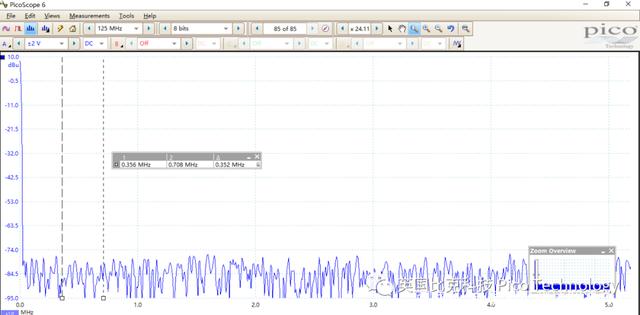

                               圖8 干擾源關閉時的電源頻譜

至此，基本可以推斷電源監控過程中的偶發干擾來自于臺燈內的開關電源，在其加電開啟的瞬間產生了較大幅度的干擾。基于此分析，再次采集臺燈加電瞬間的電源波形，并用觸發的方式捕獲可能的較大幅度的干擾信號，我們順利的反復采集到明顯的干擾信號疊加在電源信號上，如圖9所示。

                             圖9 干擾源電源開啟瞬間產生的干擾脈沖

 結論

     干擾無處不在，在電子設備調試、測試過程中需要時刻警惕干擾信號對我們的系統和測試結果的影響。作為工程師，我們需要有一些必備的工具（如示波器）和基本的技巧和經驗來發現、定位、分析干擾信號，從而提出對癥的解決方案。如下為幾點經驗總結：1）測試時盡可能的關閉附近的電子設備，或者至少不要切換附近電子設備的狀態；2）如果測試時使用的探頭連線比較長，也需要注意理順，避免一圈一圈的重疊環繞在一起從而有利于拾取更多的空間輻射噪聲；3）使用質量可靠的插線板，盡量避免測試系統與很多其它電子設備公用一個插線板；4）特別留意整個系統包括測試設備、被測物、其它電子設備的參考地、安全地之間的連接關系和路徑，通過合理安排和設計接地、共地、參考地隔離來減少電子設備之間的傳導耦合干擾；5）當前的測試設備都已經智能化，有很多優秀的工具能夠幫助工程師快速的發現、定位和分析問題，如本文提到的PicoScope示波器中的模板限定測試功能、警報功能、時域和頻域分析功能等。其實還有很多高級觸發工具，也是查找定位異常問題的利器，多掌握些這樣的工具和使用技巧對硬件調試和測試將大有裨益。
