模擬帶寬高達 200 MHz
深度緩沖存儲器高達 512 MS 配有 16 個數字通道的 MSO 型號
2 個或 4 個模擬通道
1 GS/s 實時采樣 快速波形更新 內置任意波形發生器 USB 3.0 已連接并通電
自動測量 容限測試 高級觸發 串行解碼 數學通道 頻譜分析儀
免費技術支持與更新 免費 SDK 與示例程序
包括 5 年保修
PicoScope 3000E 系列規格
| PicoScope 3203D 和 | PicoScope 3403D 和 | PicoScope 3204D 和 | PicoScope 3404D 和 | PicoScope 3205D 和 | PicoScope 3405D 和 | PicoScope 3206D 和 | PicoScope 3406D 和 |
| 3203D MSO | 3403D MSO | 3204D MSO | 3404D MSO | 3205D MSO | 3405D MSO | 3206D MSO | 3406D MSO |
| 垂直（模擬通道數） |
| 輸入通道 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 |
| 帶寬 (–3 dB) | 50 MHz | 70 MHz | 100 MHz | 200 MHz |
| 上升時間（計算值） | 7.0 ns | 5.3 ns | 3.5 ns | 1.75 ns |
| 帶寬限制 | 20 MHz，可選擇 |
| 垂直分辨率 | 8 位 |
| 增強的垂直分辨率 | 在 PicoScope 軟件中為 12 位 |
| 輸入類型 | 單端，BNC(f) 連接器 |
| 輸入特征 | 1 MΩ ±1% ∥ 14 pF ±1 pF |
| 輸入耦合 | AC/DC |
| 輸入靈敏度 | 4 mV/div 至 4 V/div（10 個縱向分區） |
| 輸入范圍（全量程） | ±20 mV、±50 mV、±100 mV、±200 mV、±500 mV、±1 V、±2 V、±5 V、±10 V、±20 V |
| DC 精度 | ±（滿刻度的 3% +200 μV） |
| 模擬偏移范圍（縱向位置調節） | ±250 mV（±20 mV、±50 mV、±100 mV、±200 mV 范圍） |
| ±2.5 V（±500 mV、±1 V、±2 V 范圍） |
| ±20 V（±5 V、±10 V、±20 V 范圍） |
| 偏移調整精度 | 偏移設置的 ±1%，除 DC 精度外 |
| 過壓保護 | ±100 V（DC + AC 峰值） |
| 垂直（數字通道：僅限 MSO 型號） |
| 輸入通道 | 16 個通道（8 個通道的 2 個端口） |
| 輸入連接器 | 2.54 mm 螺距，10 個 2 路連接器 |
| 最大輸入頻率 | 100 MHz (200 Mb/s) |
| 可檢測到的最小脈沖寬度 | 5 ns |
| 輸入特征 | 200 k? ±2% ∥ 8 pF ±2 pF |
| 輸入動態范圍 | ±20 V |
| 閾值范圍 | ±5 V |
| 閾值分組 | 兩個獨立的閾值控件。端口 0：D0 至 D7，端口 1：D8 至 D15 |
| 閾值選擇 | TTL、CMOS、ECL、PECL、用戶定義 |
| 閾值精度 | < ±350 mV 包括滯后量 |
| 滯后量 | < ±250 mV |
| 最小輸入電壓擺動 | 500 mV 峰間值 |

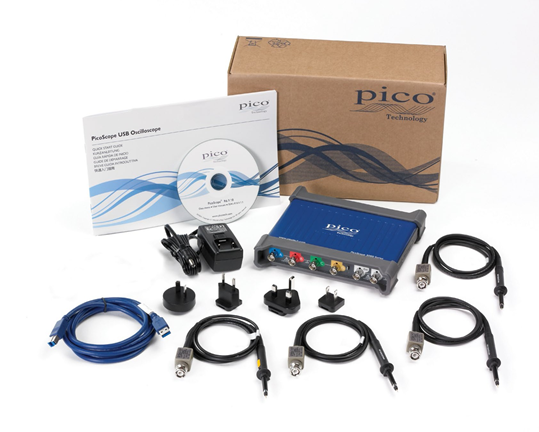

套件內含物品 MSO 套件內含物品
所有 PicoScope 3000 系列示波器套件包含： PicoScope 3000D MSO 套件還包含：
?PicoScope 3000 系列示波器 ?TA136 數字電纜
? x1/x10 探針（2 或 4） ?TA139 包，每包含有 10 個測試 電夾 (x2)
? 快速入門指南
? 軟件和參考 CD
? USB 3.0 電纜? 交流電源適配器（僅限 4 通道型號）
訂購信息
| 訂購代碼 | 描述 | 帶寬 (MHz) | 通道數 | 捕捉內存 (MS) |
| PP958 | PicoScope 3203D | 50 | 2 | 64 |
| PP956 | PicoScope 3203D MSO | 50 | 2+16 | 64 |
| PP962 | PicoScope 3403D | 50 | 4 | 64 |
| PP957 | PicoScope 3403D MSO | 50 | 4+16 | 64 |
| PP959 | PicoScope 3204D | 70 | 2 | 128 |
| PP931 | PicoScope 3204D MSO | 70 | 2+16 | 128 |
| PP963 | PicoScope 3404D | 70 | 4 | 128 |
| PP934 | PicoScope 3404D MSO | 70 | 4+16 | 128 |
| PP960 | PicoScope 3205D | 100 | 2 | 256 |
| PP932 | PicoScope 3205D MSO | 100 | 2+16 | 256 |
| PP964 | PicoScope 3405D | 100 | 4 | 256 |
| PP935 | PicoScope 3405D MSO | 100 | 4+16 | 256 |
| PP961 | PicoScope 3206D | 200 | 2 | 512 |
| PP933 | PicoScope 3206D MSO | 200 | 2+16 | 512 |
| PP965 | PicoScope 3406D | 200 | 4 | 512 |
| PP936 | PicoScope 3406D MSO | 200 | 4+16 | 512 |
附件信息
| 訂購代碼 | 描述 |
| TA375 | TA375 無源示波器探針：100 MHz 帶寬 1:1/10:1 可切換 |
| TA386 | TA386 無源示波器探針：200 MHz帶寬 1:1/10:1 可切換 |
| TA136 | 用于 MSO 的 TA136 20 路數字輸入線纜 |
| TA139 | TA139 邏輯測試電夾，每包 12 個 |
| PS011 | PS011 5 V 交流電源適配器 |
| TA155 | TA155 USB 3.0 線纜，1.8 m |
| PP969 | PP969 硬質便攜箱 – 中號 |
PicoScope 3000 系列數據表
picoscope-3000d-series-oscilloscopes-data-sheet-zhs.pdf
