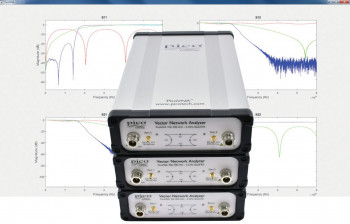

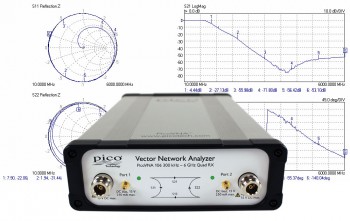

Pico VNA 106

高性能，便攜性和低成本 矢量網絡分析儀

·300 kHz至6 GHz操作
·每秒高速> 5000個雙端口s參數
·'Quad RX'四接收器架構可實現最佳精度
·在10 Hz帶寬下118 dB動態范圍
·帶寬為140 kHz時，0.005 dB RMS跟蹤噪聲
·緊湊的半機架，輕巧的包裝
·通過Microsoft Windows界面通過USB進行PC控制
·參考平面偏移和去嵌入
·時域和端口阻抗轉換
·表格和圖形打印和保存格式，包括Touchstone
·P1dB，AM到PM和獨立信號發生器實用程序
·完全可訪問，引導8和12項校準過程
·6種校準模式，包括未知通過和連接DUT隔離
·校準和檢查標準，并提供可靠測量數據


矢量網絡分析儀PicoVNAs體積小、重量輕、成本低，適合現場服務、安裝測試、OEM嵌入式和教室應用。
憑借其遠程自動化功能，它們?cè)谝韵聭?yīng)用中也很有吸引力：
測試自動化，包括多VNA控制和測量
需要集成反射計或傳輸測量核心的制造商
制造、分銷和服務中心行業的檢驗、測試、表征和校準：
電子元件、組件和系統以及接口/互連ATE（電纜、PCB和無線）
材料、地質、生命科學和食品科學；組織成像；穿透掃描與雷達寬帶電纜和線束在制造和安裝時的測試和匹配，
以及故障的壽命監測天線匹配與調諧軟件開發工具包，包括MATLAB和matlabrftoolbox、LabVIEW、C、C#和Python中的代碼示例，
都可以從Pico Technology的GitHub頁面下載。示例包括多儀器尋址和控制。

微波測量曾經是少數精英的領域，現在已經滲透到科學家、教育工作者、測量員、檢查員、工程師和技術人員的生活中。
今天的微波測量需要簡單、便攜、準確、經濟、易學。
PicoVNAs是全新的、英國設計的、專業USB控制的、實驗室級矢量網絡儀器，具有前所未有的性能、便攜性和性?xún)r(jià)比。
盡管它們的外形簡單，占地面積小，成本低，儀器擁有一個四接收器結構，以盡量減少不可糾正的錯誤，延遲和不可靠的內部轉換開關。

'Quad RX'四接收器架構
在VNA中，掃頻正弦波信號源用于順序激勵互連或被測器件的端口。
然后接收并測量出現在兩個VNA端口處的所得發射和反射信號的幅度和相位。
為了完全表征2端口被測器件（DUT），需要進行6對測量：從兩個端口發出的信號的幅度和相位，
以及在兩個端口接收的信號的幅度和相位。
每個來源的端口。在實踐中，這可以通過單個源，轉換開關和兩個接收器以合理的精度實現; 后者的輸入通過另一對轉換開關進行切換。
或者，三個接收器可以與額外的輸入轉換開關一起使用，或者像在PicoVNA中一樣，可以使用四個接收器。
使用四個接收器消除了無法糾正的接收器輸入轉換開關錯誤（主要是泄漏和串?dāng)_）。
這些殘留誤差始終存在于兩個和三個接收器架構中，導致精度低于Quad RX設計。




6 GHz網絡計量培訓和計量工具包

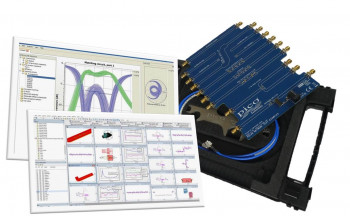

在教室里，Pico通過一個低成本的、可能每個學生一個的教室工具包來支持網絡計量教育。
網絡計量培訓包包括基于PCB的無源和有源電路和傳輸線示例、
校準標準和測試引線，以及微波辦公室用戶在其設計中使用的項目文件。
只需添加PicoVNA就可以開始制作和學習網絡測量及其在設計-模擬-實現-測量-設計周期中的關鍵作用。

測試電纜和校準標準

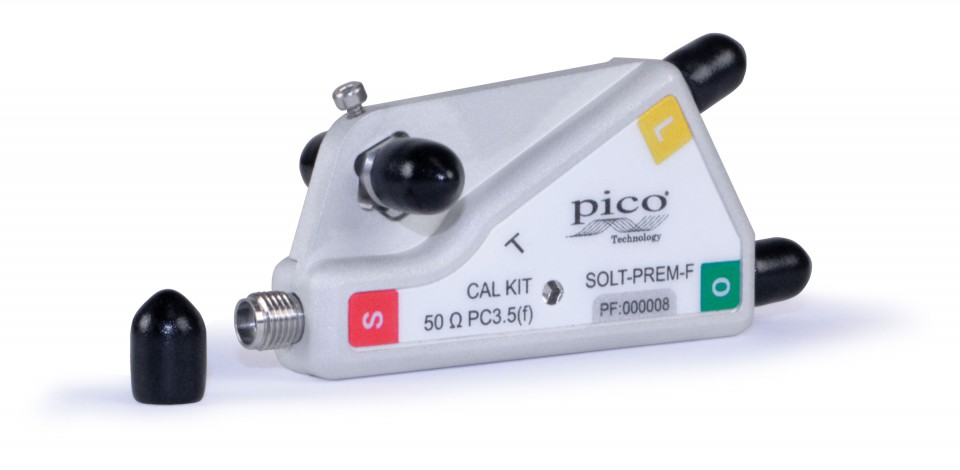

Pico Technology提供各種射頻和微波附件。測試電纜和校準標準對VNA的整體性能有特別重要的意義，
因此我們建議您仔細選擇配件。電纜和標準通常是VNA測量中最薄弱的環節，盡管成本高，但通常會對測量不確定性產生重大影響。
在最低水平的不確定性中，成本可能很高，并且測量可能會受到看似非常小的損壞或磨損的影響。
出于這些原因，許多客戶同時擁有用于校準，參考或測量標準的高級產品，以及用作工作或傳輸標準和電纜的標準級產品。
Pico Technology現在可以提供兩種等級的經濟型解決方案。
