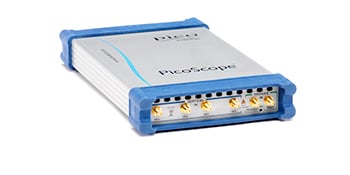

PicoScope? 9300 系列

新式采樣示波器 20 GHz 帶寬 17.5 ps 上升時間

電學, 光學和TDR/TDT 模型

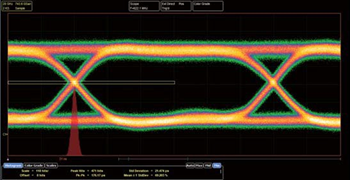

擁有業界最快的采樣率 NRZ和RZ眼圖和測量

串行 數據掩模庫和本地編輯 直方圖和統計測量

內置脈沖和時鐘發生器 數學計算 FFT和自定義公式

直觀的Microsoft Windows用戶界面

集成差分脈沖源 (PicoScope 9311)

時鐘恢復 (PicoScope 9302 and 9321)

光電轉換器 (PicoScope 9321）

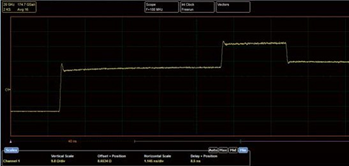

TDR/TDT 分析

PicoScope  9311  and  9312示波器內置差分階躍信號發生器用于 時域反射和是與傳輸測量。

 此功能可測試輸電線路、印刷電路 走線、連接器和電纜，分辨率可達15mm.

PicoScope  9312  示波器提供外部隧道二極管脈沖頭，可以產生

正負  200  mV，上升時間40  ps的脈沖。

PicoScope  9311  示波器可以直接從其前面板上產生上升時間為  65ps  的大振幅差分脈 沖。它適用于反射和發射信號很小的TDR/TDT應用中。

PicoScope  9300  系列TDR/TDT型號包括具有1  ps分辨率和全面 校準的源糾偏，基準面和測量功能。電壓、阻抗和反射系數   (ρ ) 可以依據時間或距離進行繪制。

PicoScope 9311 and 9312 提供一套全面的標準配件來支持你的 TDR/TDT測量。配件包括電纜，信號分配器，適配器，衰減器和 負載和短路參考。

9.5 GHz 光學模型

PicoScope9321包括一個內置精密光-電轉換器。    將轉換器的輸 出送入到示波器的一個輸入端     （通過可選的SMA脈沖成形濾波 器）

PicoScope       9321       可以分析標準光通信信號，如OC48/ STM16,  4.250  Gb/s  光纖通道和2xGB  以太網。

該示波器可以執 行具有光學參數自動測量功能的眼圖測量。  其中光學參數包括： 消光比，S/N比，眼圖高度和眼寬。

示波器內置集成時鐘恢復模 塊，用于串行數據11.3 Gb/s.

該轉換器輸入接受單模式  (SM)  和多模式  (MM) 光纖，并且波長 范圍750至1650nm。

應用：

串行數據預一致性測試

電信服務和生產

高分辨率定時和相位分析

數 字系統和傳輸測量 自動化合 格/不合格極限測試

快速脈沖和邏輯表征

半導體特性

PicoScope 9300 系列視頻介紹
