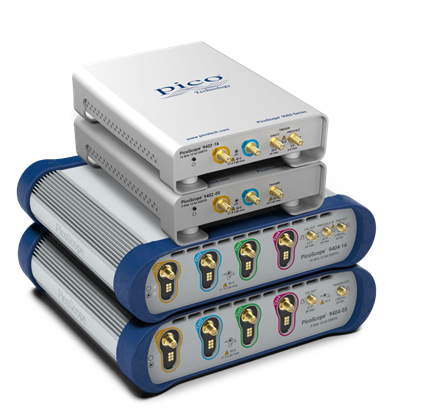

PicoScope9400系列

規格 PicoScope 9404-05 PicoScope 9402-05				PicoScope 9404-16 PicoScope 9402-16
垂直
輸入通道數		4	2	4	2
		所有通道相同并同時進行數字化
模擬帶寬 (–3 dB)?	* 全帶寬	DC 至 5 GHz		DC 至16 GHz
	中帶寬	DC 至 450 MHz	不適合	DC 至 450 MHz	不適合
	窄帶寬	DC 至 100 MHz	DC 至 450 MHz	DC 至 100 MHz	DC 至 450 MHz
通帶平坦度		全帶寬：±1 dB 至 3 GHz		±1 dB 至 5 GHz
計算的上升時間 (Tr)，典型值		從帶寬計算：10% 至 90%：從 Tr = 0.35/BW 計算；20% 至 80%：從 Tr = 0.25/BW 計算
	全帶寬	10% 至 90%: ≤70 ps 20% 至 80%: ≤50 ps		10% 至 90%: ≤21.9 ps 20% 至 80%: ≤15.6 ps
	中帶寬	10% 至 90%: ≤780 ps 20% 至 80%: ≤560 ps	不適合	10% 至 90%: ≤780 ps 20% 至 80%: ≤560 ps	不適合
	窄帶寬	10% 至 90%: ≤3.5 ns 20% 至 80%：≤2.5 ns	10% 至 90%: ≤780 ps 20% 至 80%: ≤560 ps	10% 至 90%: ≤3.5 ns 20% 至 80%：≤2.5 ns	10% 至 90%: ≤780 ps 20% 至 80%: ≤560 ps
階躍響應，典型值	全帶寬	尖頭信號：<8%。振鈴：3 ns 以下 ±6%、從 3 ns 至 10 ns ±4%、從 10 ns 至 100 ns ±3% 、從 100 ns 至 400 ns ±2%、400 ns 以上 ±1%。		不適合
	中帶寬	尖頭信號：<6%。振鈴：10 ns 以下 ±4%、從 10 ns 至 100 ns ±3%、從 100 ns 至 400 ns ±2%、400 ns 以上 ±1%。
	窄帶寬	尖頭信號：<5%。振鈴：20 ns 以下 ±5%、從 20 ns 至 100 ns ±3%、從 100 ns 至 400 ns ±2%、400 ns 以上 ±1%。
RMS 噪聲	* 全帶寬	最大值為 1.8 mV、典型值為 1.6 mV		最大值為 2.4 mV、典型值為 2.2 mV。
	中帶寬	最大值為 0.8 mV、典型值為 0.65 mV。	不適合	最大值為 0.8 mV、典型值為 0.65 mV。	不適合
	窄帶寬	最大值為 0.6 mV、典型值為 0.45 mV。	最大值為 0.8 mV、典型值為 0.65 mV。	最大值為 0.6 mV、典型值為 0.45 mV。	最大值為 0.8 mV、典型值為 0.65 mV。
刻度因數（靈敏度）		10 mV/div 至 250 mV/div。滿刻度比例為 8 個垂直分區。可按 10-12.5-15-20-25-30-40-50-60-80-100-125-150-200-250 mV/div 順序調整。也可按 1% 微調增量進行調整或更好。使用手動或計算器數據輸入時，增量為 0.1 mV/div。
* DC 增益精度		滿刻度的 ±2%（典型值為 ±1.5%）
位置范圍		距中心屏幕 ±4 個分區
DC 偏移范圍		-1 V 至 +1 V 可調整，增量為 10 mV（粗調）或 2 mV（精調）。手動或計算器數據輸入：對于 –99.9 至 +99.9 mV 偏移增量為 0.01 mV、對于 –999.9 至 +999.9 mV 偏移增量為 0.1 mV。參考屏幕中心標線。
* 偏移精度		偏移設置的 ±2 mV ±2%（典型值為 ±1 mV ±1%）
工作輸入電壓		±800 mV

PicoScope 9402-16 和 9404-16
16 GHz 帶寬，22 ps 過渡時間
2.5 TS/s（0.4 ps 分辨率）隨機采樣
PicoScope 9402-05 和 9404-05
5 GHz 帶寬，70 ps 過渡時間
1 TS/s（1 ps 分辨率）隨機采樣
12 位 500 MS/s ADC，±800 mV 全量程輸入范圍
脈沖、眼圖和遮罩測試向下可達 45 ps，向上可達 11 Gb/s 直觀和可配置的觸摸兼容 Windows 用戶界面

全面的內置測量、縮放、數據模板、直方圖功能
10 mV/div 至 250 mV/div 數字增益范圍
高達 250 kS 軌跡長度，可在各通道間共享
可選時鐘恢復觸發器可達 8 Gb/s 可選恢復時鐘和數據輸出

典型應用
? 電信和雷達測試、服務和生產
? 光纖、收發器和激光測試（不包括光電轉換）
? RF、微波和千兆位數字系統測量
? 信號、眼圖、脈沖和激勵特征化
? 精確計時和相位分析
? 數字系統設計和特征化
? 眼圖、模板和容限測試速度高達 8 Gb/s
? 時鐘和數據恢復速度高達 8 Gb/s

?Ethernet、HDMI 1、PCI、SATA 和 USB 2.0

? 半導體特征化
? 信號、數據和脈沖/激勵完整性及預一致性測試

隨機采樣
PicoScope 9400 系列 SXRTOs 使用隨機采樣來捕獲高帶寬重復信號或源于時鐘的信號，
而不會導致高速實時示波器的性能下降或抖動。
在 16 GHz 型號上過渡時間為 22 ps，在 5 GHz 型號上過渡時間為 70 ps，二者均明顯比同等帶寬競爭型號更快。
隨機采樣可分別提供低達 0.4 ps 和 1 ps 的時序分辨率。

觸發模式
只需將您的信號導入其中一個輸入通道。
該示波器具有從每個輸入通道 DC 至 2.5 GHz 以及通過分頻器從每個通道 5 GHz 的內部直接觸發器。
16 GHz 型號具有一個 16 GHz 外部預分頻觸發器輸入。
可選恢復時鐘觸發信號來源于內部通道路徑。使用此選項，在后面板 SMA 連接器上可輸出時鐘和數據信號。
