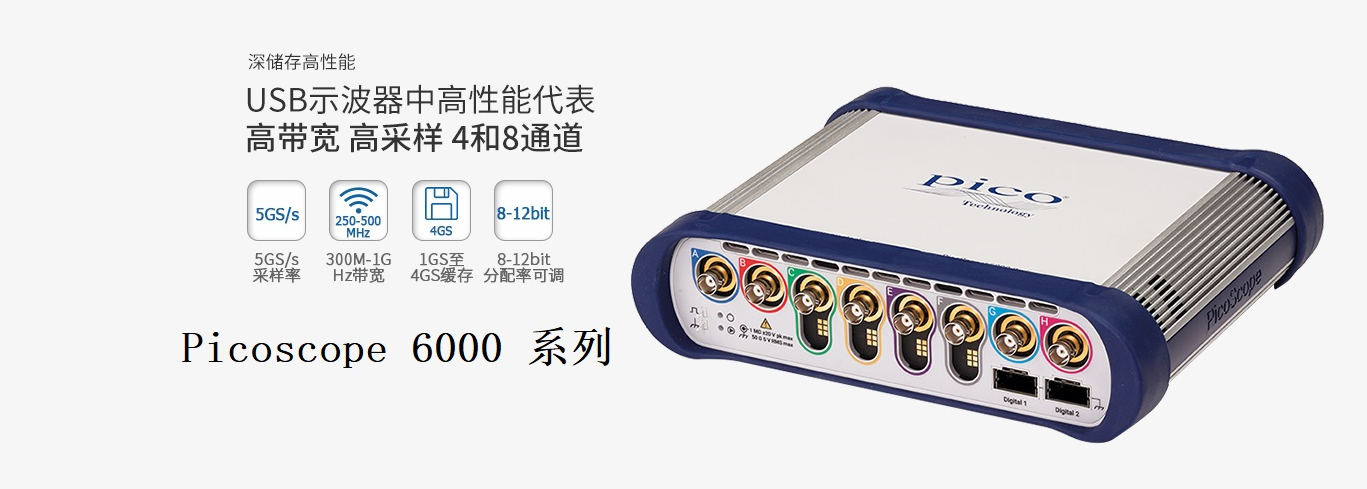

PicoScope 6000E系列
PicoScope 6000E系列示波器具有高達1 GHz的模擬帶寬和5 GS / s的實時采樣率，可顯示200 ps時間分辨率的單脈沖。
PicoScope 6000E系列可為您提供任何示波器上標配的最深的捕獲存儲器，而價格卻不高-總計高達4 GS。這種超深存儲器可以使示波器以5 GS / s的最大采樣率捕獲200 ms的波形。當使用PicoSDK時，通過將示波器的整個內存分配給單個波形，可以維持最大5 GS / s的采樣率，甚至可以捕獲更長的時間，達到令人難以置信的800 ms。SuperSpeed USB 3.0接口和硬件加速功能可確保即使長時間拍攝也能顯示流暢且反應靈敏的畫面。
PicoScope 6000E系列為您提供了對當今的高性能嵌入式計算機和下一代嵌入式系統設計進行嚴格測試所需的波形存儲器，分辨率和分析工具。
主要特點：
| 高達 1 GHz 的帶寬 |
| 8 位至 12 位 FlexRes? ADC |
| 4（高達1 GHz）或 8（高達 500 MHz）個模擬通道的選擇 |
| 最多支持 16 個數字 MSO 通道 5 GS/s 時捕獲時間為 200 ms |
| 捕捉內存高達 4 GS 50 MHz 200 MS/s 14 位 AWG |
| 30 萬個波形每秒的更新速率 |
| 包括 PicoScope、PicoLog? 和 PicoSDK? 軟件 包括 21 個串行協議解碼器/分析儀 遮罩容限測試和用戶可定義的報警 |
| 高分辨率波形時間采樣 |
| 每次可采集 1000 萬個 DeepMeasure? 結果 高級觸發：邊沿、窗口、脈沖寬度、窗口脈沖寬度、電平脈沖損失、窗口 |
| 脈沖損失、時間間隔、欠幅脈沖和邏輯 |

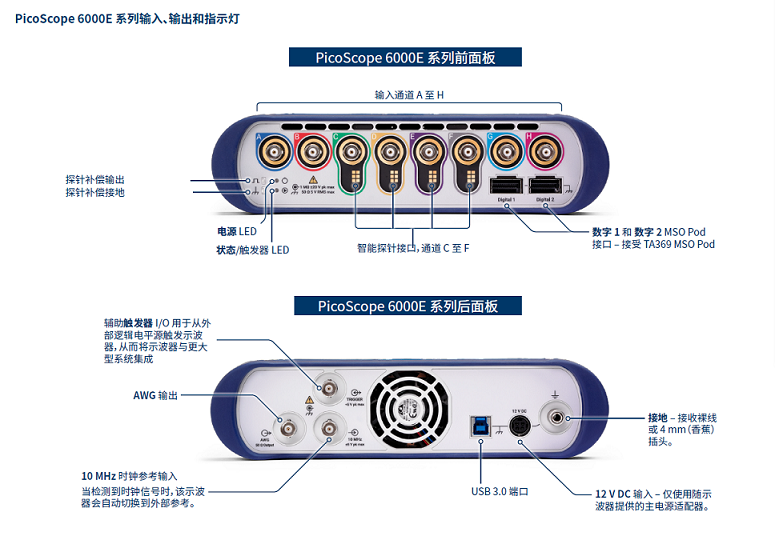

PicoScope 6000E 系列規格
| PicoScope 6426E | PicoScope 6425E | PicoScope 6824E | PicoScope 6424E | PicoScope 6406E | PicoScope 6405E | PicoScope 6804E | PicoScope 6404E | PicoScope 6403E |
| 垂直（模擬通道數） |
| 輸入通道 | 4 | 4 | 8 | 4 | 4 | 4 | 8 | 4 | 4 |
| 帶寬 (–3 dB) | 50 Ω:1 GHz | 50 Ω:750 MHz | 500 MHz | 50 Ω:1 GHz | 50 Ω:750 MHz | 500 MHz | 300 MHz |
| 1 MΩ:500 MHz | 1 MΩ:500 MHz | 1 MΩ:500 MHz | 1 MΩ:500 MHz |
| 上升時間 | 50 ?: < 350 ps | 50 Ω: < 475 ps | < 850 ps | 50 ?: < 350 ps | 50 Ω: < 475 ps | < 850 ps | <1.3 ns |
| 1 M?: < 850 ps | 1 MΩ: < 850 ps | 1 M?: < 850 ps | 1 MΩ: < 850 ps |
| 可選帶寬限制 | 20 MHz、200 MHz | 20 MHz | 20 MHz、200 MHz | 20 MHz |
| 垂直分辨率 | 8、10 或 12 位 FlexRes | 8 位固定 |
| 增強的垂直分辨率（軟件） | 最多超出 ADC 分辨率額外 4 位 |
| 輸入連接器 | BNC(f)、兼容 x10 探針讀數針腳 |
| 輸入特征 | 1 MΩ ±0.5% ∥ 12 pF ±1 pF |
| 50 ? ±3% | 50 ? ±2% | 50 ? ±3% | 50 ? ±2% |
| 輸入耦合 | 1 MΩ AC/DC 或 50 Ω DC |
| 輸入靈敏度 | 1 M? 輸入：2 mV/div 至 4 V/div（10 個垂直分區） |
| 50 ? 輸入：2 mV/div 至 1 V/div（10 個垂直分區） |
| 輸入范圍（全量程） | 1 M? 范圍：±10 mV、±20 mV、±50 mV、±100 mV、±200 mV、±500 mV、±1 V、±2 V、±5 V、±10V、±20 V |
| 50 ? 范圍：±10 mV，及以上所示，最大為 ±5 V |
| DC 增益精度 | ±（信號的 1% + 1 LSB） | ±（信號的 0.5% + 1 LSB） | ±（信號的 1.5% + 1 LSB） |
| DC 偏移精度 | ±（全量程的 1% + 250 μV） |
| 可以使用 PicoScope 6 中的“零偏移”功能來提升偏移精度。 |
| LSB 大小 | 8 位：輸入范圍的 < 0.4 % | 8 位：輸入范圍的 < 0.4 % |
| （量化步進大?。?/td> | 10 位：< 輸入范圍的 0.1 % |
| 12 位：輸入范圍的 < 0.025 % |
| 模擬偏移范圍 | 50 Ω 范圍： | 50 Ω 范圍： | 50 Ω 范圍： | 50 Ω 范圍： |
| （縱向位置調節） | ±125 mV（±10 mV 至 ±100 mV范圍） | ±1.25 V（±10 mV 至 ±1 V 范圍） | ±125 mV（±10 mV 至 ±100 mV范圍） | ±1.25 V（±10 mV 至 ±1 V 范圍） |
| ±1.25 V（±200 mV 至 ±1 V 范圍） | ±20V（±2V 和 ±5V 范圍） | ±1.25 V（±200 mV 至 ±1 V 范圍） | ±20V（±2V 和 ±5V 范圍） |
| ±5 V（±2 V 和 ±5 V 范圍） |
| ±5 V（±2 V 和 ±5 V 范圍） |
|
| 1 MΩ 范圍：±1.25 V（±10 mV 至 ±1 V 范圍）、±20 V（±2 V 至 ±20 V 范圍） |
| 模擬偏移控制精度 | 偏移設置的 ±0.5%，除以上 DC 精度外 |
| 過壓保護 | 1 M? 范圍：±100 V（DC + AC 峰值），最高 10 kHz |
| 50 Ω 范圍：5.5 V RMS 最大值，±10 V pk 最大值 |
PicoScope 6000E 系列訂購信息
| 訂購代碼 | 描述 | 帶寬 | 通道數 | 分辨率（位） | 內存 (GS) |
| PQ303 | PicoScope 6426E | 1 GHz | 4 | 8 至 12 | 4 |
| PQ302 | PicoScope 6425E | 750 MHz | 4 | 8 至 12 | 4 |
| PQ198 | PicoScope 6824E | 500 MHz | 8 | 8 至 12 | 4 |
| PQ201 | PicoScope 6424E | 500 MHz | 4 | 8 至 12 | 4 |
| PQ301 | PicoScope 6406E | 1 GHz | 4 | 8 | 2 |
| PQ300 | PicoScope 6405E | 750 MHz | 4 | 8 | 2 |
| PQ197 | PicoScope 6804E | 500 MHz | 8 | 8 | 2 |
| PQ200 | PicoScope 6404E | 500 MHz | 4 | 8 | 2 |
| PQ199 | PicoScope 6403E | 300 MHz | 4 | 8 | 1 |
可選配件
| 訂購代碼 | 描述 |
| MSO Pod |
| TA369 | 用于 PicoScope 6000E 系列的 8 通道 MSO Pod 套件 |
| MSO Pod 替換配件 |
| PQ221 | MSO Pod 備用套件 |
| TA139 | MSO 測試掛鉤，12 個包裝 |
| TA365 | MSO 數字接口連線 |
| 探針定位系統 |
| TA102 | 雙角探針支架 |
| PQ215 | 4 通道探針支架和 PCB 支架套件，不帶探針 |
| PQ219 | 8 通道探針支架升級套件，帶 4 個用于 PicoScope 6000E 系列的探針 |
| PQ218 | 4 個額外探針支架 |
| 無源探針 |
| PQ067 | PicoConnect 910 套件：所有六種 4 至 5 GHz RF、微波和脈沖探頭型號及線纜 PicoConnect 探針也可單獨提供。 |
| TA062 | 1.5 GHz 低阻抗無源示波器探針 10:1 帶 BNC |
| TA437 | P2056 500 MHz 10:1 無源探針 |
| TA480 | P2056 500 MHz 10:1 無源探針雙肩背包 |
| TA436 | P2036 300 MHz 10:1 無源探針 |
| TA479 | P2036 300 MHz 10:1 無源探針雙肩背包 |
| TA065 | 2.5 mm 示波器探針高級備件套件 |
| A3000 有源探針，用于智能探針接口 |
| PQ254 | A3136 有源探針，1.3 GHz |
| PQ265 | A3076 有源探針，750 MHz |
| A3000 探針備件套件 |
| PQ275 | A3000 系列有源探針耗材套件 |
| TA469 | 探針信號針尖（每包 10 個） |
| TA470 | 探針接地刀片（2 種尺寸包裝，每種 2 包） |
| TA501 | 探針彈簧端頭（每包 10 個） |
| 高壓差分探針 |
| TA042 | 100 MHz 1400 V 差分示波器探針 100:1/1000:1，標準 BNC 連接器 |
| TA043 | 100 MHz 700 V 差分示波器探針 10:1/100:1，標準 BNC 連接器 |
| 適配器 |
| TA313 | 系列間適配器 SMA(f) 至 BNC(m)，50 Ω，3 GHz |
| 電源適配器 |
| PQ247 | 12 V 7 A 電源適配器、IEC 輸入、DIN 輸出并配備有 4 根 IEC 電源線（英國、歐盟、美國和澳大利亞/中國） |
PicoScope 6000E系列視頻介紹
PicoScope 6000E系列數據表下載：
picoscope-6400e-series-data-sheet-zhs.pdf
