EL系列 高密度可編程直流電子負載
該系列可編程直流電子負載具有200V、600V以及1200V電壓范圍，超高功率密度。支持4種CV/CC/CR/CP基本工作模式，以及3種CV+CC/CV+CR/CR+CC復合工作模式。具有過電流、過功率、過溫告警保護功能，過壓、反接告警功能，可提供完備保護。支持外部0~10V模擬電壓信號控制/監視0到滿量程的電壓或者電流信號波形。支持OCP/OPP功能測試，支持序列編輯復雜測試運行曲線。主從/同步控制模式靈活擴展拉載能力。標配RS232/RS485/USB通訊方式，LAN&GPIB可選配。可廣泛應用于電池放電、直流充電樁、功率電子等產品測試領域。
| 產品特點 |
| ◆ 可翻轉前面板與彩色觸摸屏，提升顯示與操作方便性 | ◆ 支持4種CV/CC/CR/CP基本模式，以及CV+CC/CV+CR/CR+CC復合工作模式 |
| ◆ 電流上升、下降斜率可設，CV環路反饋速度可調 | ◆ 超高精度的電壓及電流量測 |
| 可自動執行OCP/OPP功能測試 | ◆ 50kHz電流/電阻動態模式 |
| ◆ 500kHz高速電壓、電流采樣率 | ◆ 時間量測，電池放電測試功能 |
| ◆ 模擬負載短路功能 | ◆ 自動測試功能，復雜測試任務一鍵實現 |
| ◆ 具有動態變頻掃描功能，模擬各種不同負載的測試情況* | ◆ 非線性負載模擬功能，拉載電流更趨近真實情況* |
| ◆ 支持外部模擬量控制 | ◆ 支持V-monitor/I-monitor監控功能 |
| ◆ LED負載模擬功能 | ◆ 保護功能完備，具有過電壓、過電流、過功率、過溫告警保護功能、反接告警功能 |
| ◆ 支持主從控制，并聯數量可達20臺 | ◆ 標配USB數據接口，支持?jǐn)?shù)據的載入載出 |
| ◆ SCPI通訊協議，標準機架尺寸設計，方便系統集成 | ◆ 智能風扇系統，低噪音，更環保 |
| ◆ 多個功能版本，滿足不同應用領域性價比要求 | * 僅專業版負載支持此功能 |

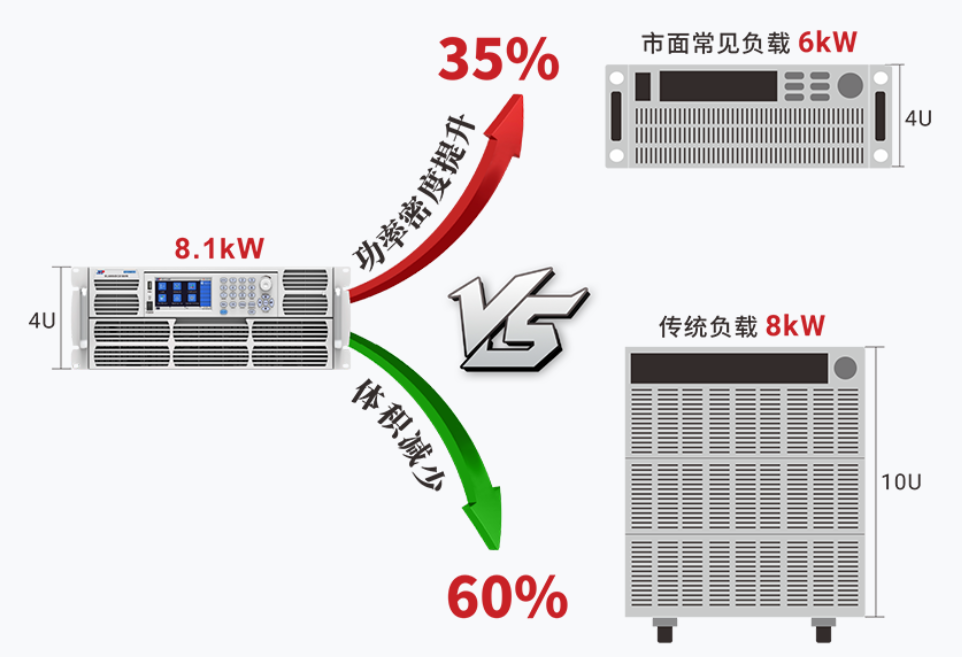

小體積，高功率密度
該系列采用高功率密度設計，4U體積內可提供高達8.1kW的功率。
多種工作模式
該系列可編程直流電子負載具有CV/CC/CR/CP基本負載定態模式，可滿足多種場合的測試需求。
OCP/OPP測試
該系列可編程直流電子負載提供的OCP/OPP測試項目可以進行過流保護/過功率保護的設計驗證，在測試前進行該限值的設定，測試結束后自動顯示測試結果提示客戶。
以O(shè)PP測試為例，負載提供上升斜坡功率，以測試待測物于過載時的輸出電壓是否低于觸發電壓，從而判斷待測物輸出保護功能是否運作正常。
選型表：
| 輸入電壓 | 2U機型 | 3U機型 | 4U機型 |
| 600W | 1200W | 1800W | 2400W | 3000W | 3400W | 4400W | 5600W | 6600W | 8100W |
| 200VDC | 60A | 130A | 190A | 260A | 320A | 370A | 480A | 610A | 720A | 720A |
| 600VDC | 40A | 90A | 130A | 180A | 220A | 250A | 320A | 410A | 480A | 600A |
| 1200VDC | * | 45A | * | 90A | * | 125A | 160A | 205A | 240A | 300A |
| 輸入電壓 | 7U機型 | 10U機型 |
|
| 8800W | 10300W | 11000W | 12500W | 13200W | 14700W | 15400W | 16900W | 17600W |
|
| 200VDC | 960A | 960A | 1200A | 1200A | 1440A | 1440A | 1680A | 1680A | 1920A |
|
| 600VDC | 640A | 760A | 800A | 920A | 960A | 1080A | 1120A | 1240A | 1280A |
|
| 1200VDC | 320A | 380A | 400A | 460A | 480A | 540A | 560A | 620A | 640A |
|
| 輸入電壓 | 10U機型 | 13U機型 |
|
| 19100W | 19800W | 21300W | 22000W | 23500W | 24200W | 25700W | 26400W | 27900W |
|
| 200VDC | 1920A | 2160A | 2160A | 2400A | 2400A | 2640A | 2640A | 2880A | 2880A |
|
| 600VDC | 1400A | 1440A | 1560A | 1600A | 1720A | 1760A | 1880A | 1920A | 2040A |
|
| 1200VDC | 700A | 720A | 780A | 800A | 860A | 880A | 940A | 960A | 1020A |
|
