SP-300系列 單相可編程交流電源

具有高功率密度，高可靠性，高精度，同時兼容屏幕觸控和按鍵的人工操作界面等優點?？蔀橛秒娫O備模擬輸出正?；虍惓５入娫摧斎?， 滿足用電輸入測試要求?？蓾M足電力電子、電機、照明、航空電子、汽車電子研發品保實驗室的驗證，以及工廠產線的生產測試驗證。

產品功能介紹

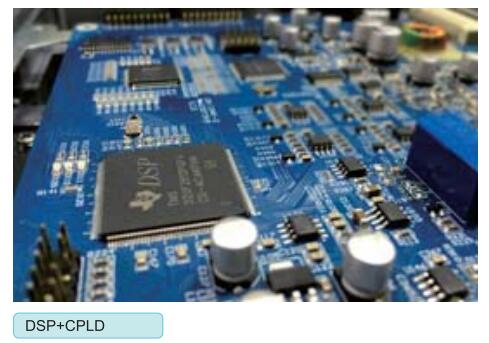

            1、高速DSP+CPLD控制平臺

　　采用當前高端電源DSP+CPLD控制技術，強化內部的數據與邏輯運行能力，控制更快，產品運行更穩定．快速設定與讀取各種波形，生成諧波分析，支持遠程軟件升級更新。

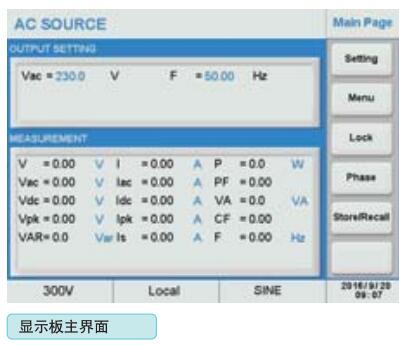

          2、集成多功能功率計

　　此系列交流電源內貴一個高精度的功率計，在測試時可以準確快速的查看各參數的實時數據，輕松棠握待測物狀況，無需另外連接復雜線路與額外功率表，節省測試時間與設備成本?？蓽y云圖中的15個電參數，且可以自定義顯示排序。

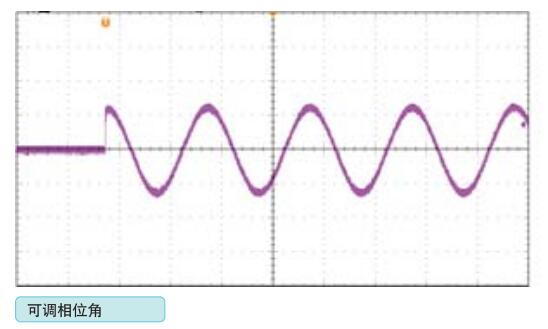

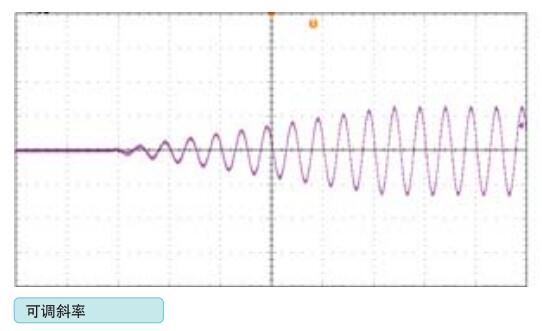

　　3、可調相位角/斜率

　　可設置波形的開始/結束相位角，設置范圍為0-359.9°,適用于開/關機啟動浪涌電流的驗證測試。也可設定電壓與頻率的升降斜率，使電壓緩慢變動，用于啟動大容的感性或容性負載，避免瞬時啟動時產生大電流，觸發保護而中斷。

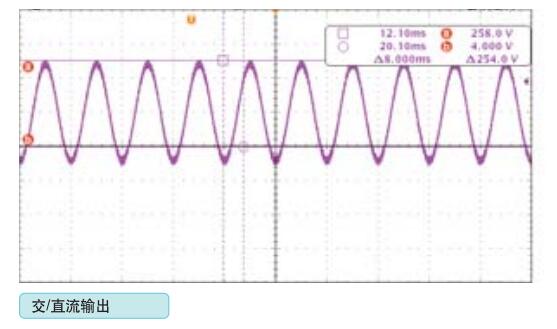

　　4、交/直流輸出

　　可設置交流輸出或直流輸出，也可設定交直流混合輸出模式，在輸出紋波要求不高的測試環境，可以直接替代直流電源使用，同時，在某些特殊應用中，直流輸出可實現實時正負反轉。

　　5、高輸出波峰因子

　　浪涌電流可達額定電流的5-6倍，特別適用于浪涌電流測試，無需增加大容盤電源，可滿足高啟動電流負載的需求（電機、壓縮機與容性負載）。

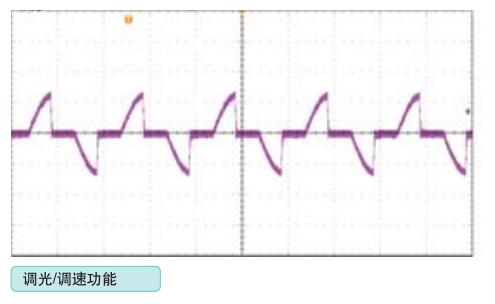

　　6、調光/調速功能

　　支持可控調光及調速功能，可對電機、電燈等產品進行調速或調光的驗證測試，也可用千生產測試，可仿真用戶的實際應用場景，從而更快發現產品的質晝問題。

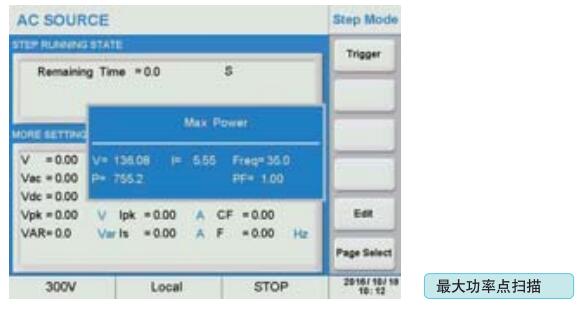

　　7、功率掃描

　　支持最大功率點掃描測試模式，用千自動找出待測設備在各種電壓與頻率條件的最大功率點．通過設笠開始/結束電壓值，步進電壓值、開始l結束頻率．步進頻率值以及單步測試時間，控制電壓和頻率按步進階梯改變，在測試結束后，可以顯示最大功率點的電壓、頻率等數據。

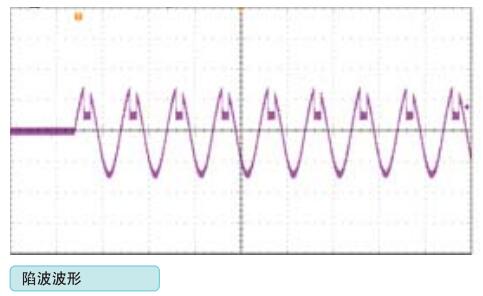

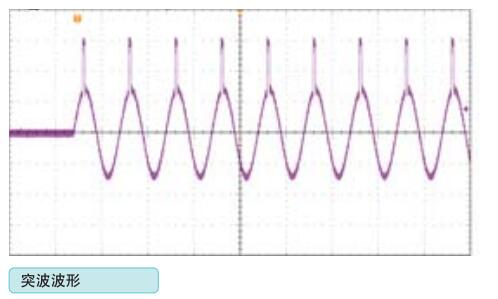

　　8、突波陷波功能

　　用戶可自行設定波形輸出的突波或陷波，摸擬電網中瞬時的高容云負載啟動或關閉對待測設備的影晌。

　　9、輸出仿真序列與干擾模擬

　　提供強大的功能來支持仿真交流電網的干擾。

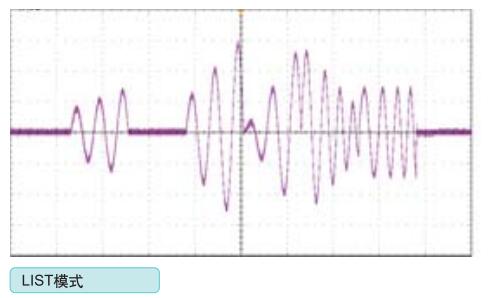

　　使用LIST模式，調用內部的序列文件來變更輸出；

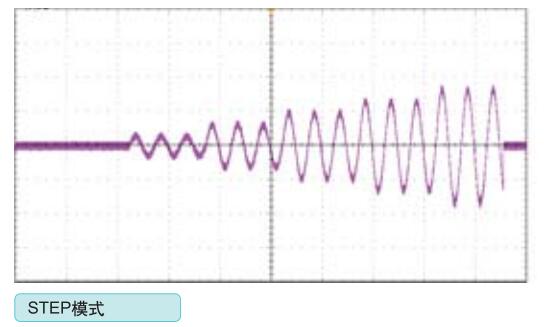

　　使用STEP模式中，改變輸出值，

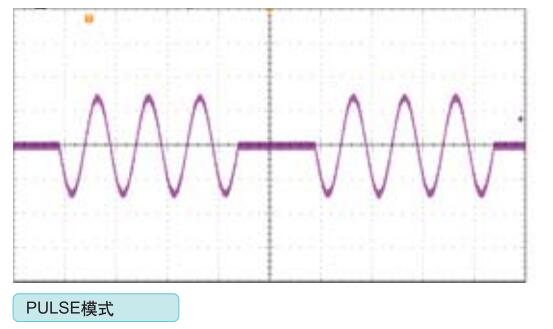

　　使用PULSE摸式來編程特殊的脈沖電壓波形。

　　以上功能，方便用戶應用于周期缺少，瞬變峰位，電網波動等測試環境。

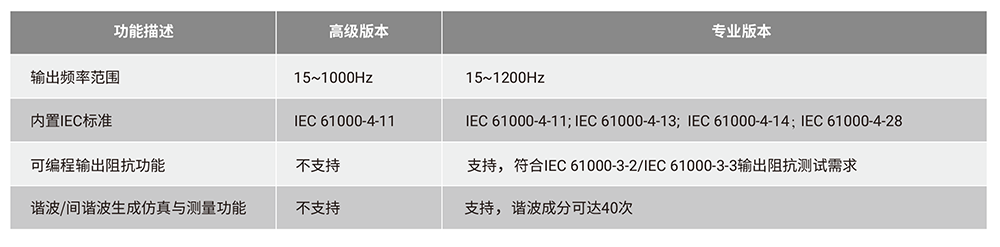

• 高級版與專業版的區別說明



• <專業版電源功能介紹>

•


• 可編程輸出阻抗功能

• 該系列電源低輸出阻抗與低電壓諧波使其符合IEC61000-3-2標準，同時提供可編程輸出阻抗功能，輸出電壓經負載電流反饋電路控制改變，可適用于IEC61000-3-3標準測試。用戶可根據測試需求設定輸出的電阻與電感參數，模擬特定測試條件需求。

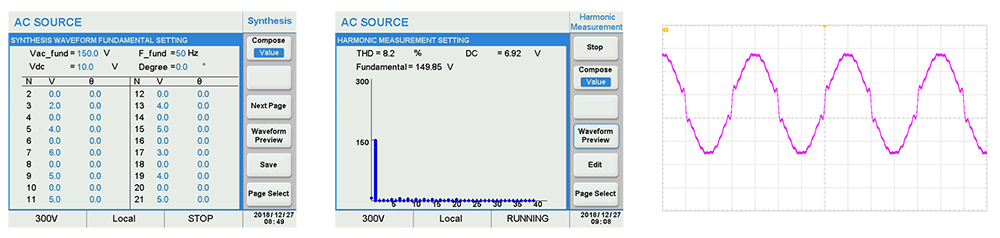

支持波形合成編輯，諧波成分可達40階，基頻為50Hz或者60Hz。支持間諧波的合成編輯，在原基本電壓輸出上，再迭加另一頻率可變的電壓成分，適用于抗干擾模擬測試。支持測量基頻50Hz或者60Hz的總諧波失真(THD)，直流電流，輸出電流以及輸出電壓的基頻值?？梢詼y量2~40次諧波的幅值或基于基頻電壓的百分比，可圖形化預覽諧波分量的分布。

規格型號
