用于開發過程的測試技術

DATE：2022-07-31 SRC：

開發階段的測量技術可以直接在工作場所檢測PCB中的磁場和電場源

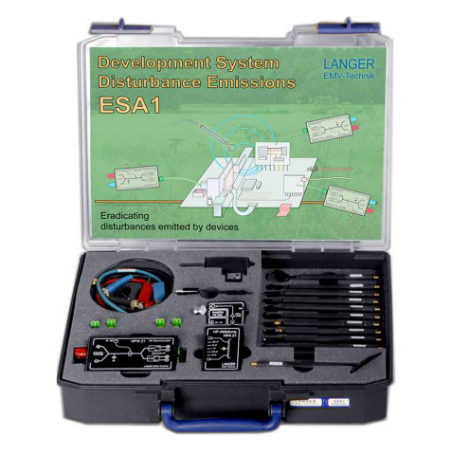

ESA1 set

干擾放射開發系統

ESA1是一套電磁兼容性工具的系統，用于有比較的測量元件組和設備的干擾放射。為了順利且易理解的排除干擾，這套系統包含了一套根據開發者工作定制的 CS-ESA 軟件。這套ESA1為開發者的工作場所而設計。在開發過程中用ESA1進行的干擾放射的測量結果與遠場測量或者用模擬電路網絡的測量結果成正比。使用ESA1系統中的工具可以定位干擾源，發現干擾放射的作用途徑。借此可以找到合理的電磁兼容性方案，并確定其尺寸。用ESA1得到的改進成正比的作用于遠場測量的結果

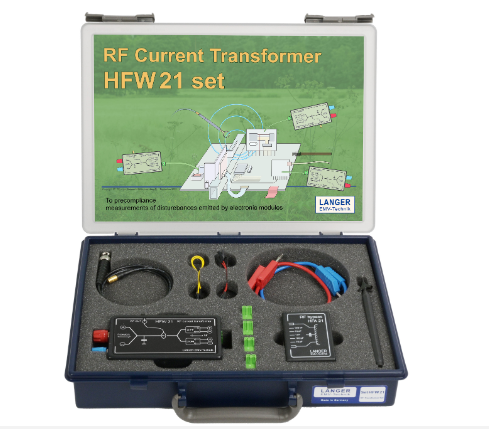

HFW 21 set
高頻換流器（100KHz-1GHz）
高頻換流器測量受測物導線中的高頻電流。對于可重復的測量則需要金屬接地板作為參考面。研發者工作臺上的小型測量裝置能夠快速地確定EMC檢測方法的效果。

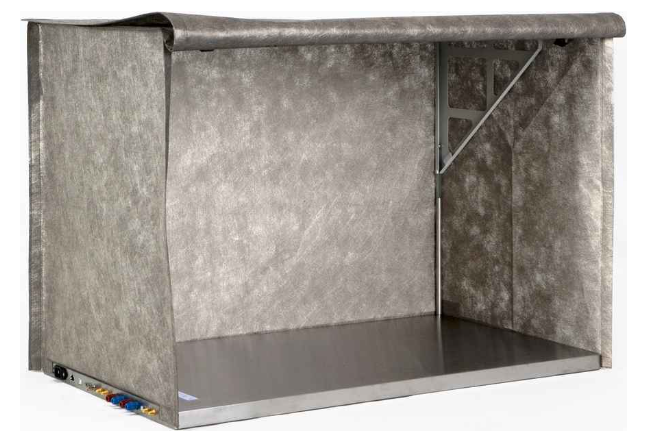

Z23-1 set
屏蔽篷（900x500x400 mm）
Z23-1型屏蔽篷由與篷面相連的拉桿和GP 23型接地板組成。目的是屏蔽測試裝置外部的射頻磁場，或者保護測試儀器，例如ESD測試。從前方可以輕松的開合屏蔽篷，便于隨時操作受試設備。也可以向后翻轉，從而使操作更方便。

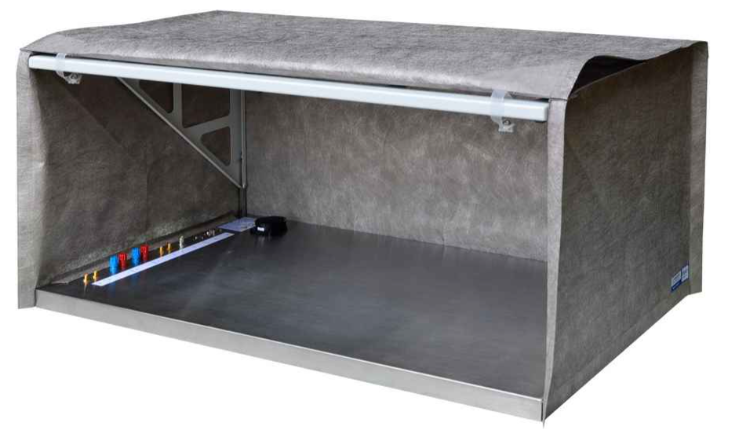

Z23-2 set
屏蔽篷

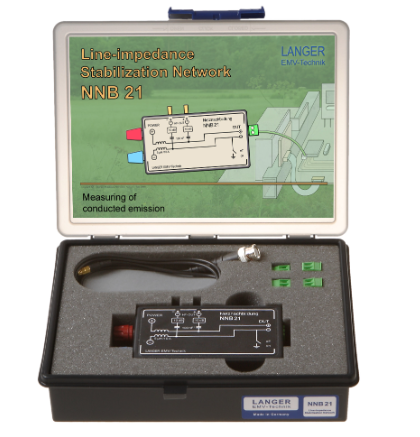

NNB 21 set
線阻抗穩定網絡
NNB 21線阻抗穩定網絡按照CISPR 25/ISO 7637標準測試受測物的有線干擾放射。它測量耦合在機動車輛電路上的高頻干擾。研發階段可以在100KHz到1GHz的頻率范圍內進行的測量。
