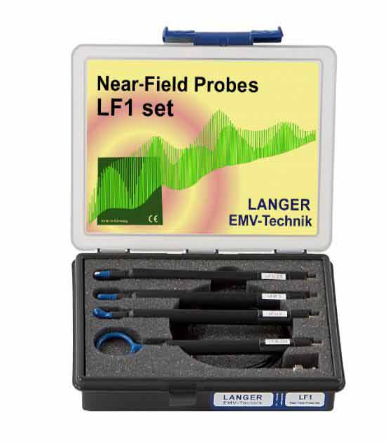

LF 1近場探頭組包含4個屏蔽無源近場探頭，用于在研發階段測量電子模塊上長波、中波和短波區的射頻磁場。使用LF 1探頭組的探頭，可以逐步定位集成電路上的干擾放射源。首先使用探頭LF-R 400從遠距離探測模塊的干擾發射情況，接下來再用更高分辨率的探頭LF-B 3、 LF-U 5和LF-U 2.5對干擾源進行更精確的定位。采用這些探頭可以測量單個引腳、較大元件和結構件。這些近場探頭小巧輕便，并采用外皮電流衰減和電屏蔽設計。這種近場探頭可以接到頻譜分析儀或示波器的50Ω輸入端。這些近場探頭的內部沒有50的終端阻抗。

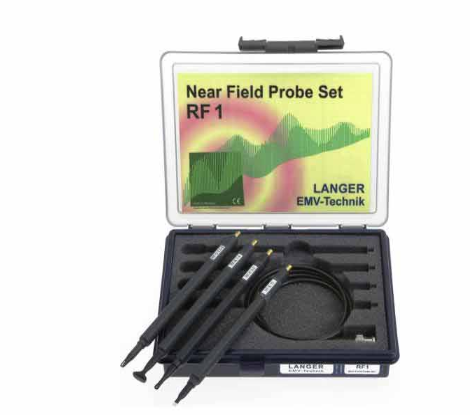

無源RF（30 MHz - 3 GHz）

RF 探頭是無源近場探頭，用于在電子模塊研發階段進行磁場測量，覆蓋頻率范圍為30MHz到3GHz。探頭的組合完全按照顧客的需求。

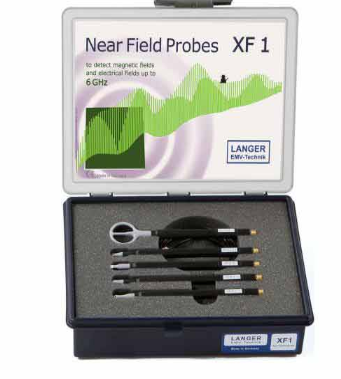

無源XF（30 MHz - 6 GHz）

XF系列探頭包含4個無源磁場探頭和3個無源電場探頭，用于在電子模塊研發階段進行電場和磁場的測量，覆蓋頻率范圍為30MHz到6GHz。這種探頭內置阻抗匹配器，因而與其他探頭（如RF型探頭）相比在低頻區域較不敏感。由于其頻率范圍寬并包含從很大到很小尺寸的各種探頭，因而有著廣泛的應用。探頭的組合完全按照顧客的需求。 XF系列的探頭可以用于逐步查找模塊的干擾場源。我們建議，首先使用大型高靈敏探頭從遠距離查找模塊的干擾放射源，然后再用更高分辨率的探頭進一步精確定位干擾源。通過相應地操作近場探頭，能夠測量出電磁場的方向及其分布。這種近場探頭小巧輕便，并采用外皮電流衰減。磁場探頭采用電屏蔽設計。 這種近場探頭可以接到頻譜分析儀或示波器的50Ω輸入端。這些近場探頭的內部安裝有終端電阻。

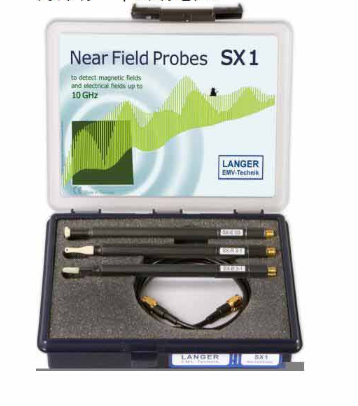

無源SX（1 GHz - 20 GHz）

HR, Passive, up to 40 GHz

The HR-E 40-1 is a special near-field probe for measuring electrical RF fields up to 40 GHz.

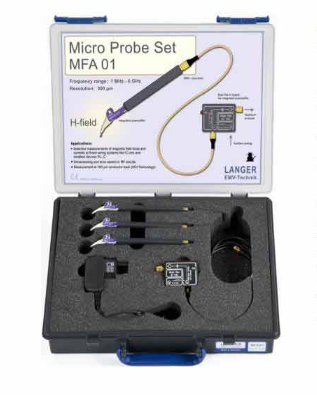

有源MFA（1 MHz - 6 GHz）

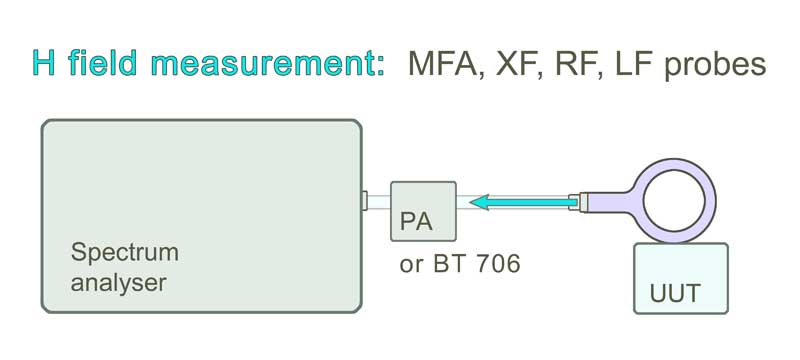

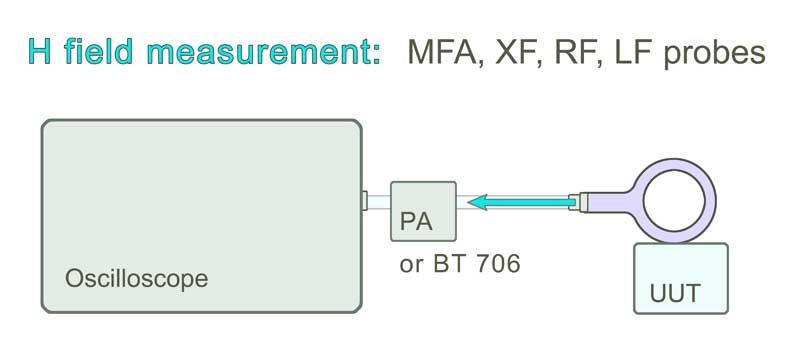

該微型探頭可以精確測量電路布局、最小的SMD-元器件（0603-0201）以及平面電路板的IC引腳等的高頻磁場。這種探頭是有源探頭，采用電屏蔽設計，具有外皮電流衰減性能。借助校正曲線可以將探頭的輸出電壓換算為對應的磁場或者導線的電流。該近場探頭通過BT 706型偏置器連接到頻譜分析儀或者示波器的50Ω輸入端。通過標準配置中包含的外接電源適配器和偏置器，可以為內置在探頭中的前置放大器供電。
