模擬

• A100-1 set 單通道光纖探頭（25KHz）

  A100-1把在EFT/ESD/高頻干擾影響下的模擬信號顯示到示波器上。在檢測電力或電子設備對高頻電磁場（IEC 61000-4-3到IEC 61000 -4-6）的抗干擾性時，該系統特別適合于檢測模擬信號。 對電磁場進行給定的調制時會對模擬信號產生影響，A100，A200和A300系列模擬信號測量系統能夠快速識別到這些影響。 該探頭包含一個傳感器，這個傳感器測量受測物中的模擬信號，并把測得的模擬信號轉化為光信號。光信號通過光纖傳到示波器的光學輸入端；光學輸入端再把光信號轉化為電子模擬信號。示波器可以顯示這些信號，或用它們來控制其他設備。

  A100-2 set 雙通道光纖探頭（25KHz）

  A100-2把在EFT/ESD/高頻干擾影響下的模擬信號顯示到示波器上。在檢測電力或電子設備對高頻電磁場（IEC 61000-4-3到IEC 61000 -4-6）的抗干擾性時，該系統特別適合于檢測模擬信號。 對電磁場進行給定的調制時會對模擬信號產生影響，A100，A200和A300系列模擬信號測量系統能夠快速識別到這些影響。 該探頭包含一個傳感器，這個傳感器測量受測物中的模擬信號，并把測得的模擬信號轉化為光信號。光信號通過光纖傳到示波器的光學輸入端；光學輸入端再把光信號轉化為電子模擬信號。示波器可以顯示這些信號，或用它們來控制其他設備。

  A200-1 set 單通道光纖探頭（500KHz）

• 在EFT/ESD/高頻干擾影響下的模擬信號，可以借助A200-1零電勢地顯示到示波器上，A200-1探頭包含一個傳感器，能夠快速識別到受干擾的信號。該傳感器測量受測物中的模擬信號，并把測得的模擬信號轉化為光信號。光信號通過光纖傳到示波器的光學輸入端；光學輸入端再把光信號轉化為電子模擬信號。示波器可以顯示這些信號，或用它們來控制其他設備。該系統適合在吸收室內監測試樣，或用于優化軟硬件的 電磁兼容性。

  A200-2 set

  A300-1 set

• A300-2 set

    OSE 450 set  4通道光纖探頭（50Mbps）

OSE 450把受干擾的受測物發出的數字信號傳到示波器。它有四個單獨的傳感器，分別用于檢測受測物中的四種數字信號。它通過四根光纖與示波器的一個接收端相連。該探頭把從受測物中測得的邏輯信號轉化為光信號。有多種傳感器可供選擇，這些傳感器的測量范圍各不相同。在預定時，可以選擇S21,S31和S32等類型的傳感器。經由傳感器獲得的光信號通過光纖傳到示波器的光學輸入端，光學輸入端再把光信號轉化為電信號；示波器可以顯示這些信號，并用它們來控制其他設備。該系統適合在吸收室外或電磁兼容空間內進行信號監測。它也可以優化軟硬件的電磁兼容性。

總線系統

 CAN和LIN 總線系統可以按照CAN / LIN 標準無電勢地傳播信號。

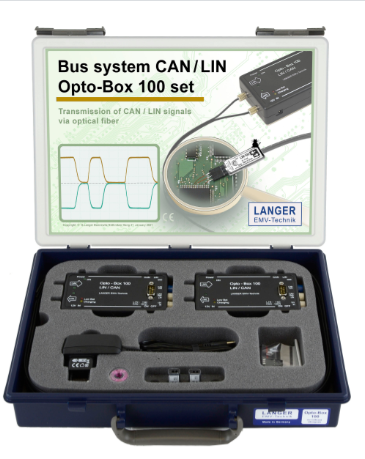

OB 100 set

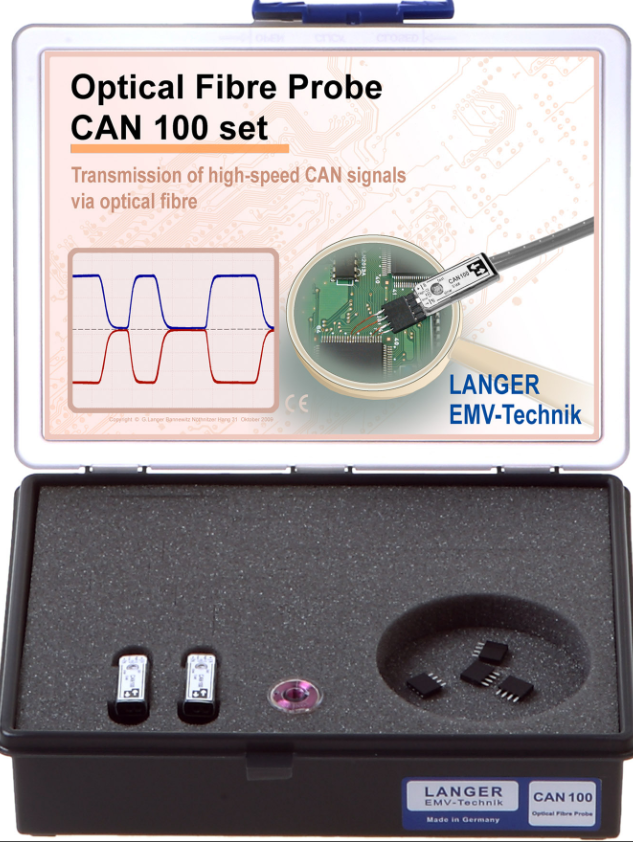

CAN 100 set

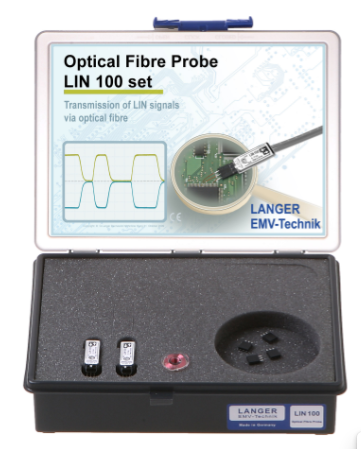

LIN 100 set
