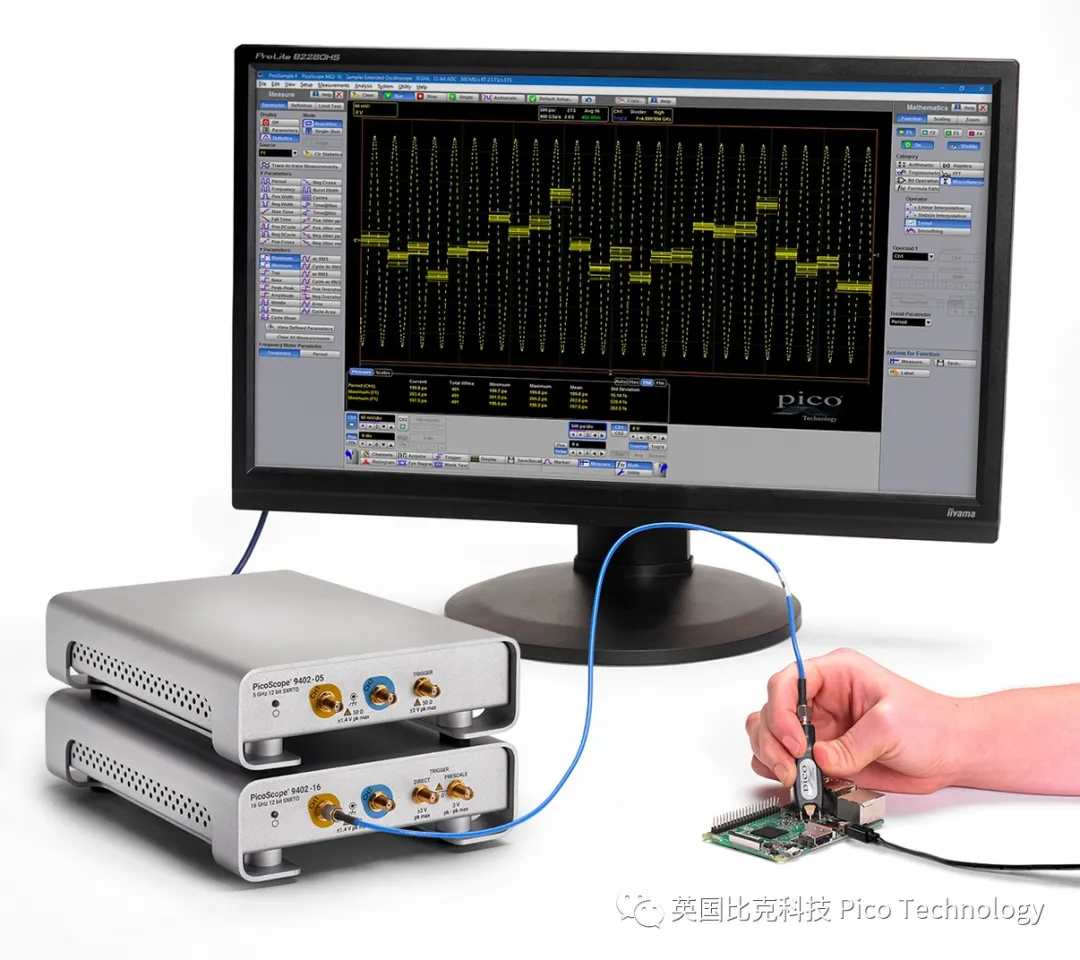

英國比克科技（Pico Technology）以更低和更吸引人的價格，在廣受歡迎的 5 GHz 和16 GHz SXRTO 基礎上，推出了新的 PicoScope 9402-05 和9402-16 兩通道產品型號。這些新的型號與去年推出的 9404-05 和9404-16 四通道型號組合使得該系列產品更加完善。該系列產品特別適用于測量重復信號或時鐘衍生信號，所有型號均具有高分辨率 12 位通道，每個通道支持高達500 MS/s 的實時采樣和 2.5 TS/s (0.4 ps) 的隨機等效時間采樣。這些電壓和時間分辨率匹配或甚至超越當今市場上的最優秀的高寬帶實時示波器。

高帶寬輸入及優秀的時間和電壓分辨率，使其可顯示和精確測量快達 22 ps 的切換以及寬度低達45 ps 的脈沖，并可實現高達10 Gb/s 高速信號（三次諧波）的時鐘性能和眼圖分析。小于2 ps RMS 的觸發抖動和5 GHz 的觸發帶寬支持對當今高速串行數據系統的容限分析和特征描述，而可選的集成時鐘和數據恢復模塊支持對高達8 Gb/s 的數據信號實現時鐘恢復，外部預分頻觸發輸入則可將SXRTO 的觸發能力擴展到16 GHz 型號的整個帶寬范圍。此外，實時寬帶采樣模式支持對載波包絡、基帶調制和主要無線通信頻帶（如900 MHz、2.4GHz 和5.5 GHz 及以上頻率）傳輸?shù)男盘栠M(jìn)行捕獲。

Pico 的 SXRTO 設備結構可大幅降低對重復信號或時鐘相關應用進行寬帶時域采樣的成本。Pico 的 RF 業務開發經理Mark Ashcroft 指出，傳統實時示波器(RTO) 中的主要成本驅動來自于高數據和內存帶寬。高速實時采樣需要的數據帶寬遠遠超過模擬系統帶寬，這樣會導致設備成本升高。實際上，由于受到成本的限制，現有RTO 均使用ETS（隨機等效時間采樣）以便在測量重復信號時擴展采樣密度。Pico的新型SXRTO 結構以更具成本效益的500 MS/s 低速率進行采樣，而且它通過開發ETS 技術x5000 達到2.5 TS/s 來獲得市場領先的采樣速率。成本更低的SXRTO 結構能夠識別和測量的許多高帶寬信號都是或可能是重復性的，從而避免高（大于奈奎斯特）采樣速率設備的高成本支出。

您還可以將 SXRTO 結構與順序采樣示波器的結構進行對比。SXRTO 隨機 ETS 技術支持觸發和預觸發捕獲以及工程師們所熟悉的且方便和易用的實時示波器操作。Pico的SXRTO 技術可在采樣速率等于和小于500 MS/s 時無縫轉換到單事件實時波形捕獲，且兩種采樣模式均可在捕獲內存中保存250,000 個樣本（單個通道）；對于較慢系統信號的捕獲和調制包絡尤為有價值。

這些基于USB 控制的儀器還提供有 PicoSample 4 軟件。觸摸兼容的 GUI 可對設備進行控制，并可以以用戶喜歡的顯示尺寸和格式顯示波形、測量值和統計數據。完全支持Microsoft Windows 提供的各種顯示分辨率，可以查看波形的細節或在高分辨率和超高分辨率顯示器和投影儀上或在多個顯示器上顯示各種測量結果。此外，最多可以使用四個獨立的可縮放跟蹤視圖來查看12 位250 kS 波形的細節。

它還包括各種自動化和用戶可配置的信號完整性測量、數學分析、統計視圖和限值測試工具，可用于脈沖和時序性能、抖動、RZ和NRZ 眼圖的驗證和趨勢分析。作為標準配置，它包括有PCIe、千兆以太網和串行ATA 等行業標準的通信模板測試。

雖然大部分用戶在他們的工作場所運行 PicoSample 4 軟件，但是對于 OEM 和各種定制應用，PicoScope9400 可以在ActiveX 遠程控制下運行。提供的編程示例有Visual Basic (VB.NET)、MATLAB 和 LabVIEW 語言，但是可以使用支持 Windows COM 界面標準的任何編程語言或標準，包括 JavaScript 和 C 語言。

我們推薦將 PicoConnect^? 900 系列千兆位和微波無源測試探針與PicoScope 9400 SXRTO 或任何 50 ? 輸入的高寬帶測試設備配合使用。這些探針的殘余針尖電容典型值僅為 0.25 pF，是市場上創傷最小的探針，可提供經濟適用的帶寬范圍、分頻比和耦合類型（AC和DC），頻率高達9 GHz。PicoScope9404 四通道型號具有有源SMA 和LAN 接口，可支持以后的各種配置和聯網。
