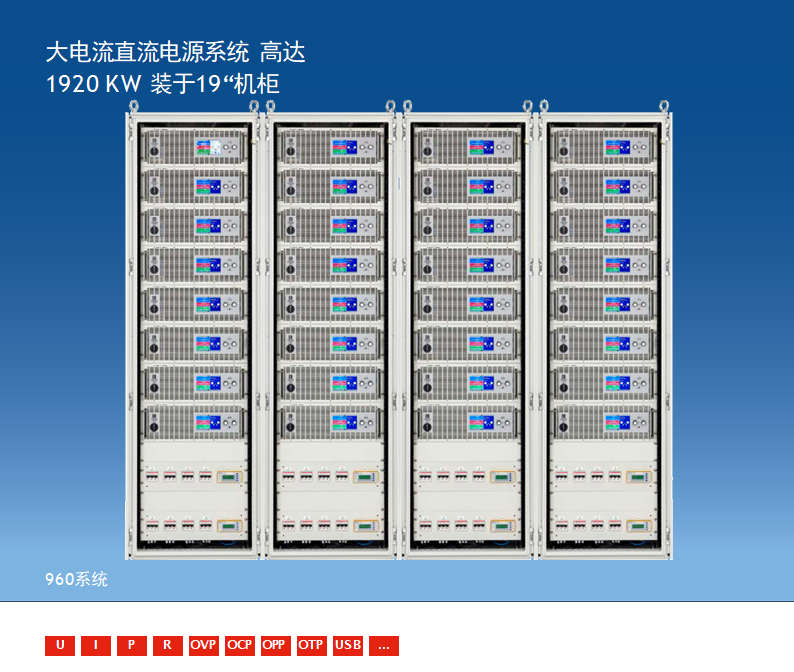

PSI PSB System電源直流負載系統

DATE：2021-07-29 SRC：



  • 供電電壓為380 V, 400 V與480 V
  • 雙向且具能量回饋式的電源(PSB 10000)或具能量回饋式的電子負載(ELR 10000)或標準電源(PSI 10000)
  • 每個機柜的額定功率高達240 kW
  • 主-從系統總功率可達1920 kW
  • 每個機柜或系統的額定電壓高達2000 V
  • 每個機柜的額定電流高達8000 A
  • 符合SELV的60 V系統
  • 可直觀操作的多語言彩色TFT觸摸屏
  • 擴展型函數發生器
  • 可測試光伏面板、電池與燃料電池
  • 保護功能 (OVP, OCP, OT…)
  • 標配USB, Ethernet與模擬接口
  • 數字接口用即插即用型插槽
  • 所有接口都電隔離
  • 機柜制造符合標準EN 60204-1 (機械安全)
  • 其它各選項
  • 急停電路
  • 測試軟件 (隔離保護)
  • 電網保護與檢測（針對回饋式產品）
  • 水冷選項
  • 19"機箱，高24 U或42 U
  • PSB 10000
  •  PSI 10000
  •  ELR 10000


技術數據
  系統機柜
機柜編碼 240 480 720 960 1200 1440 1680 1920
機柜數 1 2 3 4 5 6 7 8
交流供電 2x 每個機柜都為三相電 (L1, L2, L3, N, PE)
交流電壓 380 / 400 / 480 V (配“電網保護”選項: 400 V), ±10%, 45-66 Hz, 功率因素 > 0.99
機柜系統高度 24 U 或 42 U, 取決于每個機柜的產品數量
機柜系統寬度 0.6 m 1.2 m 1.8 m 2.4 m 3 m 3.6 m 4.2 m 4.8 m
可組裝設備數 8 9 - 16 17 - 24 25 - 32 33 - 40 41 - 48 49 - 56 57 - 64
可達到的最大功率 240 kW 480 kW 720 kW 960 kW 1200 kW 1440 kW 1680 kW 1920 kW


機柜系統 240 480 720 960
額定電壓 60 - 2000 V 60 - 2000 V 60 - 2000 V 60 - 2000 V
額定電流 40...8000 A 360...16000 A 680...24000 A 1000...32000 A
額定功率 (1 - 8) x 30 kW (9 - 16) x 30 kW (17 - 24) x 30 kW (25 - 32) x 30 kW
交流供電端子 2 4 6 8
最大交流電流 448 A (2 x 224 A) 996 A (4 x 224 A) 1344 A (6 x 224 A) 1792 A (8 x 224 A)

機柜系統 1200 1440 1680 1920
額定電壓 60 - 2000 V 60 - 2000 V 60 - 2000 V 60 - 2000 V
額定電流 1320...40000 A 1640...48000 A 1960...56000 A 2280...64000 A
額定功率 (33 - 40) x 30 kW (41 - 48) x 30 kW (49 - 56) x 30 kW (57 - 64) x 30 kW
交流供電端子 10 12 14 16
最大交流電流 2240 A (10 x 224 A) 2688 A (12 x 224 A) 3136 A (14 x 224 A) 3584 A (16 x 224 A)


PSI 9000 24U

數據表 datasheet
使用手冊


更多信息，請聯系深圳市創興恒技術有限公司，Sales@forenext.com, +86 0755-23012596。謝謝！
