1.    系統簡介

1.1    系統概述

       充電樁移動式現場檢測車載系統是我司為交直流充電樁提供的系統解決方案，主要應用于現場充電驗收、計量、年檢等項目測試，測試對象包含交流充電樁、直流充電樁兩種?？蓪?shí)現待測設備的互操作性、協議一致性、計量檢定等方面的測試。
       在整個測試過程中，系統按照預先選定的試驗項目進行流程化測試，并自動記錄測試數據、分析數據、一鍵生成報表，真實的實現了全自動化測試，大大提升測試效率，為充電樁的入網檢測及現場驗收提供可靠的測試依據。

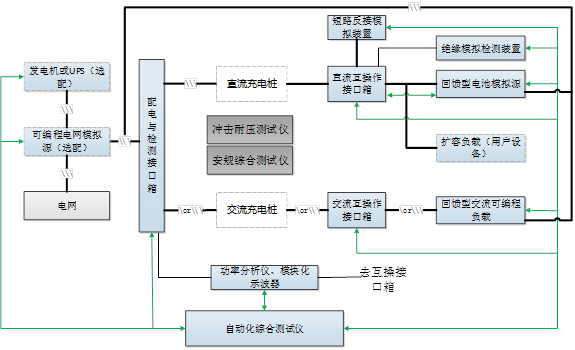

系統解決方案連接圖如下：

主要性能指

（1）    直流測量類型

             直流電壓、電流、功率、紋波、電能等；
（2）    交流測試類型
             電壓/電流/頻率/三相不平衡等
             諧波：高于200次諧波、 間諧波不發
             功率/電能：有功、無功、視在、功率因數、電能等
（3）    充電樁：效率、最大功率、穩壓穩流精度等
（4）    時序邏輯；
（5）    選用檢測儀表均優于標準規定：準確度0.1級，數字儀表準確度6位半，誤差(0，0.5%]
（6）    交流電壓采集范圍0~460V，測量分辨率：0.01V，測量精度0.01%FS；
（7）    交流電流采集范圍0~300A，測量精度：0.01A，測量精度0.02%FS；
（8）    直流電壓采集范圍0~1500V，測量分辨率：0.01V，測量精度0.1%FS；
（9）    直流電流采集范圍0~250A，測量精度：0.01A，測量精度0.2%FS；
（10）    功率測量精度：0.01%
（11）    系統采用分布式測試方案，根據需求采用多控制器、多軟件協同測試，兼容性能、實時性需求；
（12）    桌面應用軟件開發方式：采用C# .NET平臺，運行于Win10和WES7；
（13）    嵌入式控制器開發方式；采用C/C++，基于Cortex ARM，運行實時操作系統：RTT和Linux系統；
（14）    系統采用多級工業通信網絡，高帶寬采用LAN/USB，低速信號采樣RS485/CAN，所有接口均采用隔離設計，具備抗浪涌、高速脈沖群及靜放電設計，具備高抗干擾性能、兼容性；
（15）    系統基于平臺架構，各功能單元采用模塊化設計，具有體積小、重量輕，可組合靈活組合滿足不同用戶定制需求，易于升級更換，具備良好的擴展功能，滿足不同場合應用需求；

1.2    系統特點

• 支持最新標準測試項目要求

• 測試條件真實，準確反應標準定義

• 可根據需求實現標準定制

• 支持自定義測試項編輯

• 支持被測產品保護限值

• 支持手動、自動流程測試功能

• 具備自檢功能，可在上電初始自檢各個設備狀態并將上報系統

• 具有數據、故障查反饋

• 根據測試結果自動生成PDF或Word報表

• 可加載根據客戶自選測試儀器

• 具有各級操作人員權限管理功能

• 有服務器端軟件和客戶端軟件雙重選擇

1.3    設計原則

移動測試車設計及選型與測試臺架共享設計，采用模塊化設計。

考慮功率運輸?shù)囊蠛同F(xiàn)場應用的特點，進行有針對性加固及環境考慮。

考慮現場接電問題，可選配UPS或發電機，同時所有測試負載能量回收再利用，提升無電情況下的節能應用，減少UPS或發電機功率等級。

考慮操作人員的安全、設備的通風散熱、現場的操作方便性等因素，能夠容納測試平臺所需的交直流測試負載、交直流車輛接口電路模擬器、系統開關柜、系統控制柜、操控室及測試臺、主要測試儀表等設備，并預留足夠的操作空間和維護通道；

移動測試車內設備及接口等合理布局，方便使用，易于操作；走線規范合理，便于檢修；

移動測試車內設備放置區結合具體設備的效率及散熱方式進行必要的風道設計，具備能夠自動開啟的散熱通風裝置；

移動測試車內部備用電網供電采用外接電源，IP防護等級不小于IP54；

車體高度不超過2.1米，可以進入地庫等位置進行測試。

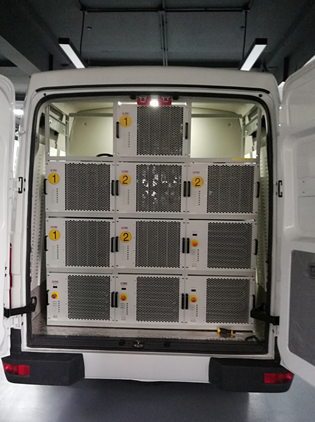

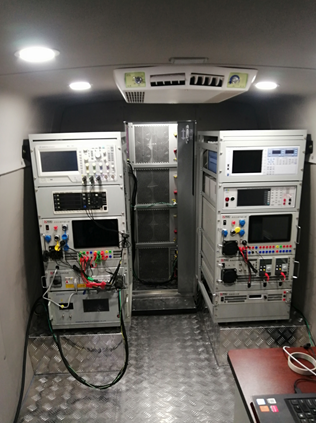

1.4   測試車結構圖

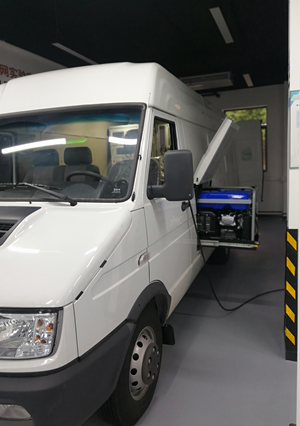

                                  交直流充電樁檢測車
