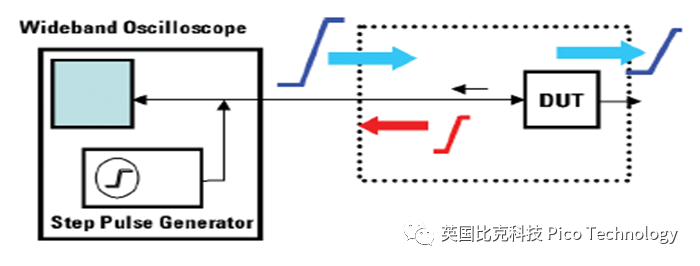

圖1 TDR測量設置

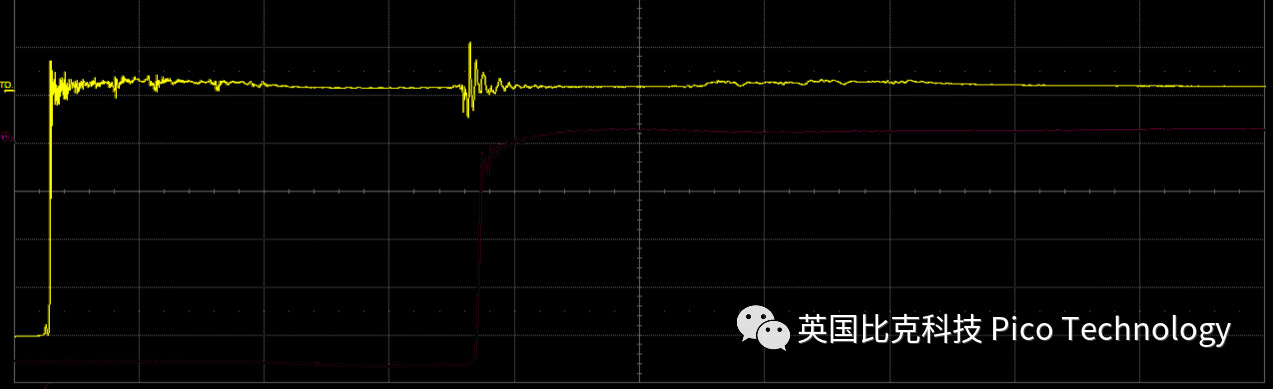

圖2 TDR測量波形

Pico Technology（英國比克科技）的TDR設備是一個新的面孔，具有小巧（模塊化的、基于PC控制的設備）、更高性價比、易于集成等優勢（40ps/60ps上升時間、單端或者差分TDR）。如下圖3所示。TDR設備作為采樣示波器使用時帶寬可達20GHz，16位ADC分辨率，兩個通道。其最高25GHz帶寬的采樣示波器亦可以配合比克科技獨立的脈沖發生器PG911/PG912/PG914系列實現TDR測試的功能。

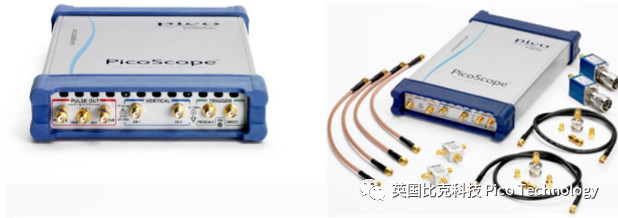

圖3 PicoScope 9311 TDR方案

下圖4和下圖5所示為使用英國比克科技（Pico Technology）的PicoScope 9311 TDR設備測量汽車?yán)戎械木€纜。每個喇叭中有兩對差分雙絞線，需要驗證每對雙絞線是否有不連續點或者斷點。因為線纜是差分的，所以我們需要使用差分TDR進行測量，PicoScope 9311可以同時發出正和負兩個脈沖，配合一個差分探頭實現差分雙絞線纜的測量。測試需要一臺PC通過USB或者以太網控制PicoScope 9311并運行PicoSample3軟件進行測試。

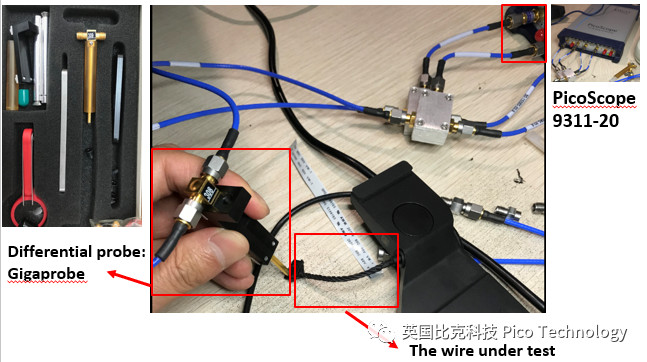

圖4 PicoScope 9311，差分TDR探頭及被測件

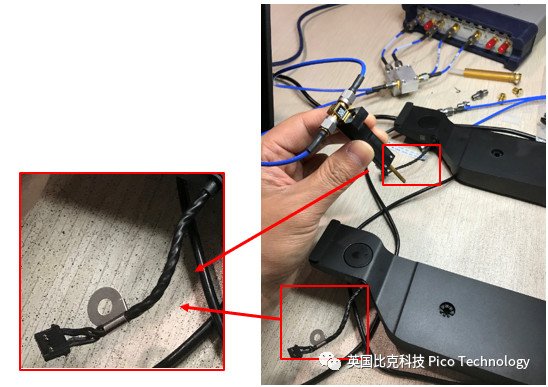

圖5 測試環境搭建

下圖6和下圖7為對兩個喇叭對應的差分對線纜的測試波形，圖6顯示兩個差分對測試結果波形的疊加（為了更精確的顯示垂直方向上的反射情況，這里垂直刻度使用的是電壓幅度值），兩個波形都有一個大的隆起，這是正常的，兩個波形看起來比較一致，但是如果我們放大看下細節，我們就會發現兩個波形的不同，在接近測試點位置一個波形有小幅度的隆起，另外一個波形沒有。而這兩個喇叭線確實有一對是好的，一對是有問題的。這樣的差異雖然非常微小，然而Pico的TDR設備PicoScope 9311依然能夠清楚的辨別出來。

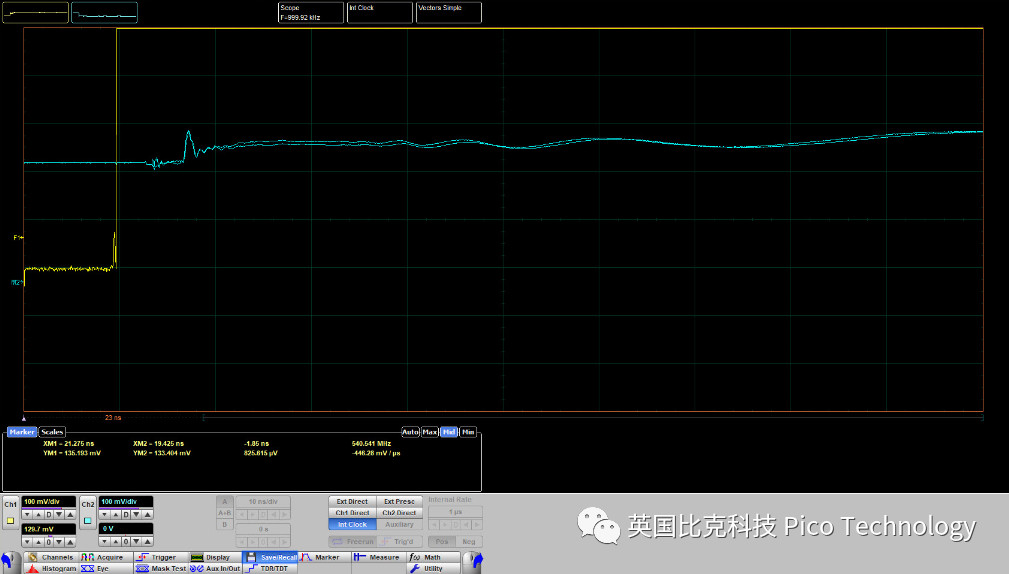

圖6 兩個喇叭對應位置的差分對線纜測試結果

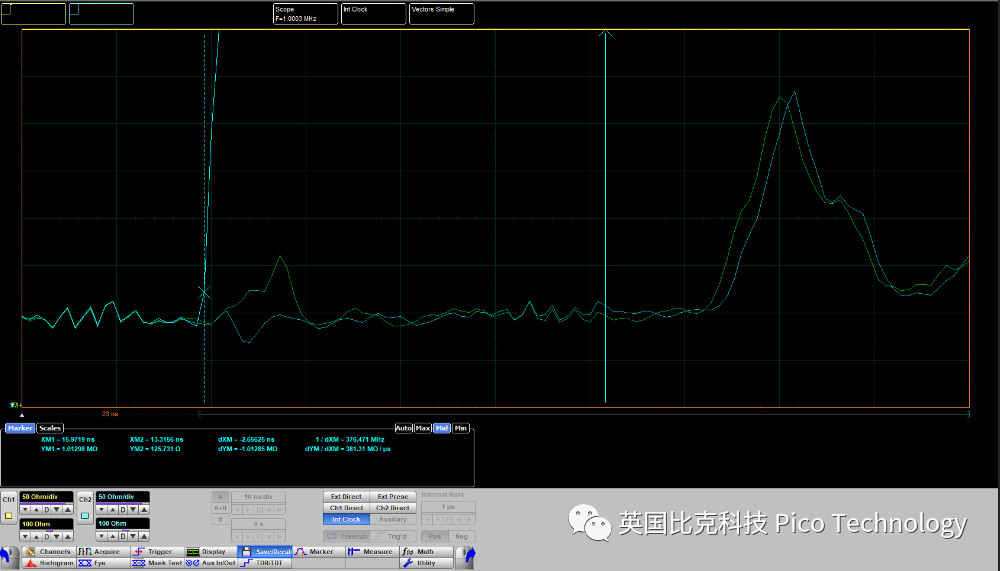

圖7 兩個喇叭的對應的差分對線纜測試結果（放大結果）
