CTS Series 3.2 一致性測試系統

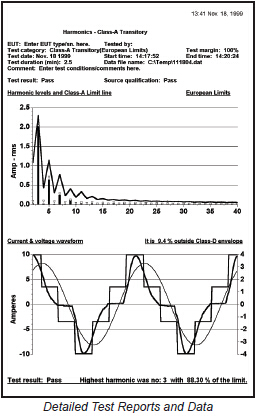

CTS 系列是一套符合 EN IEC 1000-3-2（諧波）的完整交鑰匙式一致性測試系統。其測試項目包括 A14、EN IEC 1000-3-3（閃變）和各種 EN IEC 1000-4 交流抗擾度測試。CTS 由交流電源、功率分析調節系統（PACS）和基于個人計算器的數據采集系統所組成，并能為 IEC 測試提供完整的交鑰匙式解決方案基于 Windows™ 的 CTS 軟件執行 IEC 測試并生成詳細的測試報告。系統將完整的數據文件存儲在磁盤上，以便進行后期測試分析。

CTS 系統實施各種 IEC 標準，包括新修訂 14 （Amendment 14），并為未來可能的標準變更提供軟件升級路徑。

前面板或后面板上配有歐式交流插座，可輕松連接單相負載。該系統也能通過后端子塊連接三相負載。

所涵蓋的 EN IEC 標準 用具可以使用基于 iX 系列的 CTS 系統執行以下測試：
EN 61000-3-2 諧波（A14）
EN 61000-3-3 閃爍
EN 61000-4-11 電壓驟降和中斷（EOS 選件 - ED2.0）
EN 61000-4-13 諧波和間諧波（需要選件 - 413）
EN 6100-4-17 DC 紋波
EN 61000-4-14 電壓波動
EN 61000-4-28 頻率變化
EN 61000-4-29 直流驟降和中斷（預兼容）

該產品支持 A、B、C 和 D 類產品的電流諧波輻射的完全符合性測試。該產品的內置功能支持 1998 年和 2001 年的諧波標準版本（修訂14），有助確保被測設備完全符合兩種諧波標準。

在整個測試期間實時顯示 PST 和 PLT 閃爍測試結果。用戶無需等到整個測試完成后才能知道 EUT 是否通過。閃爍測試可以選用可編程或集總參考阻抗方法。

大多數 CTS 系統都提供電壓驟降和中斷的預先符合測試。用戶也可以將電子輸出開關（選件-EOS1或-EOS3）添加到任何基于 iX 的 CTS 系統上，實現完整的符合性解決方案。

只需在基于 iX 系列的 CTS 系統添加 -413 選件，就能實現 EN 61000-4-13 間諧波標準測試。

所有基于 iX 的 CTS 系統都支持附加的抗擾度測試標準。

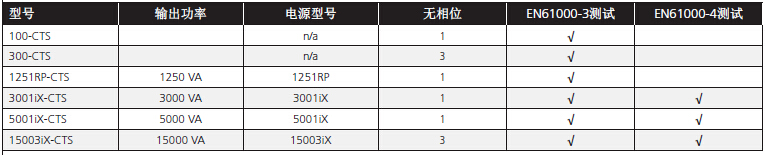

配置 CTS 系統提供單相和三相配置。單相配置的功率范圍為 1250 VA 至 5000 VA。

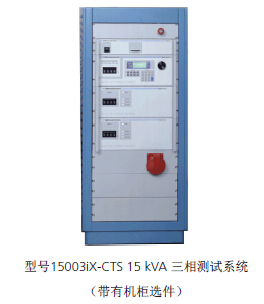

在 230 V 條件，三相配置的每相能提供 15 k VA 或 18.5 A 的電力.單相 5001iX-CTS 系統可根據需要升級為三相系統。

用戶也可以將僅具備測量功能的 CTS 系統（100-CTS 和 300-CTS）添加到現有的 California Instruments 電源中。

交流電源

CTS 系統能提供 1250 VA 至 >45,000 VA 的功率，適用于針對現有和未決 IEC 標準進行測試的全系列單相和三相產品。所有 iX 系列交流電源均符合 IEC 對低電壓失真的要求，并提供任意波形生成、精確測量和波形分析等功能。在諧波測試期間實時測量實際交流電源的電壓失真，并識別可能影響測試結果的任何失真現象。

所有基于 iX 系列的 CTS 系統也支持多種 IEC 61000-4 交流抗擾度標準的完整一致性測試（可能需要某些選件，詳情請參閱訂購信息）。

通過計算機直接采集數據

基于高速數字信號處理器的數據采集系統，可用于實現所需的 IEC 一致性測量系統。相比于使用 IEEE-488 儀器、USB、LXI 或 RS-232 總線的實現分析儀器和計算機之間的通信的盒 IEC 測試系統，直接訪問計算機總線可以實現跟高的數據吞吐量。

這種高速采集系統架構將原始數據存儲到硬盤驅動器，并提供多項功能。它不僅能夠通過安裝新的計算機軟件來支持未來版本的測試標準，而且還可以避免產品隨著測試標準的演進而過時。此外，由于數據以實時流式傳輸?shù)接脖P，因此每次都會創建一個完整的數據記錄。該記錄可用于審計目的、數據重放和進一步分析，或證明符合測試標準中規定的所有測量要求。

系統中還有一個特殊的信號調理和隔離單元，用于在交流電源和被測設備之間提供快速、簡便的連接。該單元為測量系統提供所需的隔離，以及信號調理和抗混疊濾波功能。被測設備可以插入前面板的歐式插座（僅限單相系統），或連接到后面板的接線端子。

諧波分析儀

CTS 系統的關鍵組件是一個符合 IEC 標準的功率分析儀。該分析儀提供有關電壓和電流的詳細信息。諧波和間諧波的測量以實時、毫無測量間隙的方式進行，完全符合最新版本的 IEC 61000-4-7 測試標準。系統在整個測試過程中持續監測交流電源的電壓和 EUT 功率。根據 IEC 類別限制檢查電壓失真和電流諧波數據，從而進行通過或失敗檢測?？梢暂p松生成全面的測試報告。

測試限制儲存在受密碼保護的數據庫中，并可以在日后根據需要進行更新，而無需更改軟件。只需安裝新的計算機軟件，就可以根據 IEC 諧波標準上的變更在軟件上進行相應的改變。系統固件中不會有諧波測試軟件駐留，因此可免去昂貴的現場升級。

閃變參考阻抗

符合 IEC61000-4-15 標準的閃爍儀表是 CTS 軟件不可或缺的一部分。用戶可以在 iX 系列交流電源中設置輸出阻抗以實現 所需的參考阻抗（符合IEC 60725）。與集總參考阻抗相比，可編程阻抗能提供更高的精度，并且無需切換集總參考阻抗硬件即可支持不同的國家標準。比如針對日本諧波和閃爍標準的測試，其所需的阻抗值就與歐洲測試標準不同。

用戶也可以為基于單相或三相 iX 系列 的 CTS 系統訂購符合 IEC 60725 或 IEC61000-3-3 的 Z-測試規范的集總阻抗。針對三相 CTS 系統，建議使用集總阻抗選項。該軟件可配置為在閃爍測試期間使用任一阻抗類型。

   只有CTS系統版本測量(100-CTS和300-CTS)可以添加到現有CalifornianInstruments的電源中。

   歐洲電工技術標準化委員會- A14CTS具有靈活的架構，允許用戶選擇測量為每次最近諧波進行修訂。
