• 大功率的交流和直流電源
  可用于變頻和產品測試應用的程控交流和直流電源

• 可擴展的功率級別
  每單位可提供 90 kVA 的輸出功率，并具備多單元配置，可滿足 540 kVA 及以上的功率要求

• 生成任意的和諧波形
  用戶定義的電壓波形和失真編程

• 雙向再生綠色電源解決方案
  RS 系列電源支持供電和儲能模式自動切換，并提供電源再生功能。在儲能模式下可將 100% 的額定輸出功率返送回電網。（-SNK 選項）

• 遠程控制
  配備用于自動測試的標準 RS232C 與 USB 接口（EEE-488 與 LAN 接口為選件）

這種高功率交流和直流測試系統價格合理，并適用于各種交流和直流應用。RS 系列采用最先進的 PWM 開關技術，在緊湊的落地式機箱中結合了緊湊性，堅固性和功能性，不比典型的辦公復印機大。這系列產品無需復雜的冷卻方案或繁瑣的布線也能實現較高的功率密度。您只需將 RS 設備推到到指定位置（可使用附帶的腳輪），將其插入電源即可開始使用。

操作簡單
RS 系列產品可完全通過菜單驅動的前置面板控制器進行操作。背光 LCD 顯示屏為您顯示菜單、設置數據和回讀測量數據。產品還提供普遍用于 ATE 編程環境的 IEEE-488、RS232C、USB 和 LAN 遠程控制接口和儀器驅動程序。如此就能將 RS 系列產品輕松集成到自動測試系統中。對于高級測試應用，程控控制器版本能提供完整的任意波形生成功能、時域和頻域測量功能以及電壓和電流波形捕獲功能。

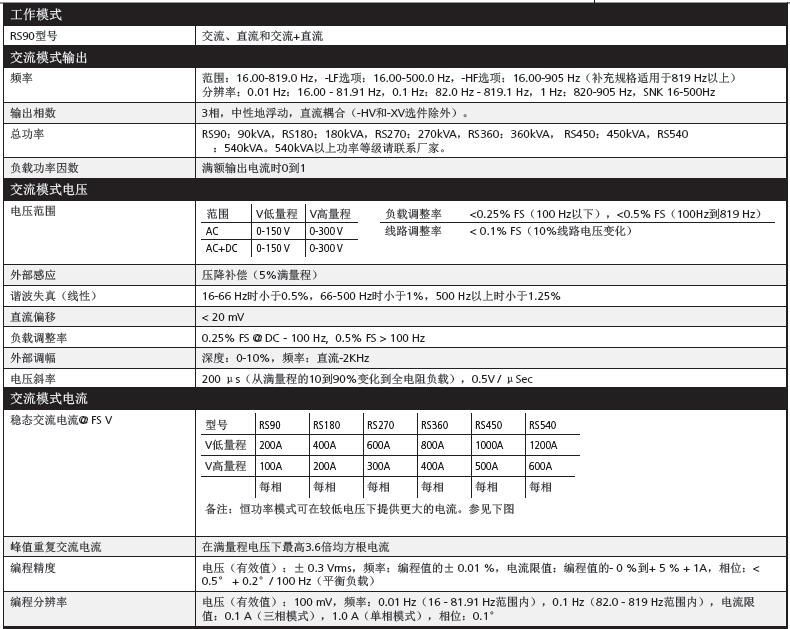

配置
RS90 在交流模式下能提供高達 90 kVA 的輸出，在直流和交流+直流模式下則能提供 65％ 的額定功率。

針對更高的功率要求，則可選用 RS180、RS270、RS360、RS450 或 RS540 型號?？芍嘏渲?RS 型號（-MB 系列）提供多個控制器，讓用戶將高功率系統分成高達六個單獨的 RS90 單元，以用于個別應用。這種可重新配置的系統提供了一般電力系統所沒有的高度靈活性。

產品評估和測試
越來越多大功率設備和電器的制造商需要在各種輸入線條件下對其產品進行全面評估和測試。RS 系列的內置輸出瞬態生成和回讀測量功能提供了功能強大且易于使用的集成測試系統的便利性。

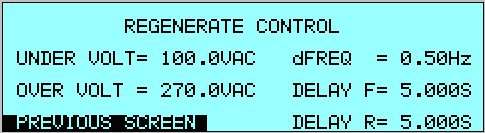

再生，雙向“綠色”電源解決方案

RS 系列電源同時具備供電和儲能能力，即支持雙向電流流動。RS 放大器可顛倒交流輸入的相位關系

航空電子學
RS 系列的輸出頻率范圍高達 819 Hz（采用 -HF 選項時為 905 Hz），非常適用于航空航天應用。精確的頻率控制和精準的負載調節是這些應用的關鍵。該系列產品還具備 IEEE-488 遠程控制接口和 SCPI 命令語言，可輕松集成到現有的 ATE 系統中。有了 RS，您就不需要同時購買數個測試設備，從而節省成本和空間。您也可以通過各種編程環境（如 National Instruments LabView™）的儀器驅動程序加速系統集成。

監管測試
測試隨著各國政府紛紛實施產品質量標準，越來越多制造商需要進行監管合規性測試。Rs系列可滿足 IEC 61000 3-2、3-3、3-1 1、3-12 等標準測試對交流電源的要求。

可選多種電壓范圍
RS 系列包括 150 V 和 300 V 相電壓兩種型號。分別可提供 260 Vac 和 520 Vac 的三相輸出線電壓。
需要高于 300 V 相電壓（520V 線電壓）時，可采用高電壓輸出變壓器，以在交流模式下提供額外 400 V 的輸出相電壓或 693 V 輸出線電壓。

高波峰因子
Rs系列交流電源的波峰因子高達 3.6，可以輕松驅動不同的非線性負載。許多現代產品都使用開關電源，因此趨向于吸收較大的重復峰值電流。RS90 每相可提供高達 720 A 的重復峰值電流（150 V 交流量程）來應對高波峰因子的三相負載。

遠程控制

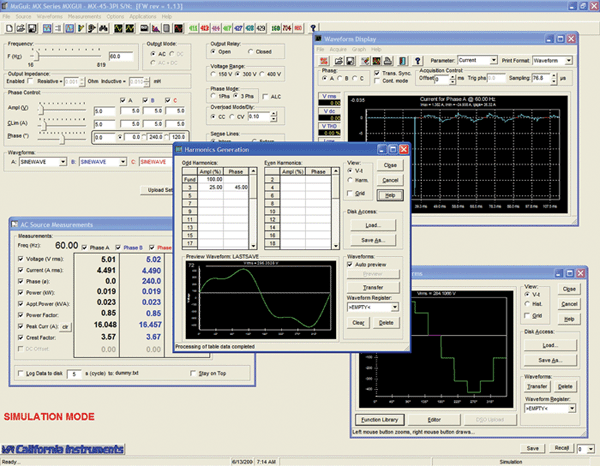

用戶可通過標配的 RS-232、USB 和 IEEE 488 和可選的 LAN 遠程控制接口從外部計算機對所有儀器功能進行編程?？捎?SCPI 命令協議進行編程。

• 穩態輸出控制（針對所有參數）
• 創建、運行、保存、重新加載和打印瞬態程序
• 生成并保存諧波波形。
• 生成并保存任意波形。
• 對標準測量值進行測量和記錄
• 捕獲和顯示輸出電壓和電流波形。
• 測量、顯示、打印和記錄諧波電壓和電流測量值。
• 顯示源自交流電源的 IEEE-488、RS232C、USB 和 LAN 總線流量，助您開發專有的測試程序。

諧波波形生成

任意波形生成
用戶還可以使用內置的圖形用戶界面程序或定制軟件定義任意交流波形。該任意波形數據輸入法可指定特定波形數據值模擬交流異常條件。GUI 程序提供自定義波形的目錄，并讓用戶將在數字示波器上捕獲的真實波形下載到交流電源的其中一個波形存儲中。有了這種任意波形發生功能，該系列可以在工程和生產環境中靈活地模擬真實交流電力線路條件。

RS 系列 - 瞬態交流和直流信號生成功能
RS系列控制器內置強大的瞬態交流和直流信號生成系統，可以生成復雜的電壓、頻率和波形序列。這進一步增強了 RS 模擬交流線路條件以及直流干擾的能力。結合多相位任意波形生成功能，其交流和直流輸出能力非常出色。用戶能獨立控制三相的瞬態信號生成，并將它們同步。其精確的相角控制和瞬態列表同步執行能力能在定位交流輸出事件期間的精準度是其他產品無可媲美的。

瞬態編程可通過前面板輕松實現。面板的菜單布局清晰，能有效引導用戶設置瞬態參數。

RS 系列 - 測量和分析
RS 系列不僅僅是程控的交流、交流或交流 + 交流電源。它還采用了先進的數據采集系統。通過數字信號處理器，該系統能持續監控所有交流電源和負載參數。該數據采集系統也是所有測量和分析功能的基礎。用戶可以通過前面板和 RS 系列的遙控接口訪問這些功能。

常規測量[所有控制器]
數據采集系統自動提供常用的交流和直流測量參數。這些測量值以數字形式顯示在前面板的 LCD 顯示屏上。用戶可以從以下參數中選擇要顯示的參數：頻率、Vrms、Irms、Ipk、波峰因子、實際功率（W）、視在功率（VA）和功率因數。

諧波分析
RS 系列能提供與基本電壓和電流（高達 16 kHz）相關的多達 50 個諧波的詳細幅度和相位信息。諧波內容以表格和圖形格式顯示在前面板 LCD 上，為操作員提供實時反饋。操作員也可以選擇用 GUI 程序顯示、打印和保存諧波測量數據。電壓和電流的總諧波失真可以從諧波數據計算得出。

波形采集
該測量系統的運作原理基于電壓和電流波形的實時數字化。該過程通過 4K 采樣緩沖器實現。該時域信息能為用戶提供有關電壓和電流波形的詳細信息。波形采集由特定相角或瞬態程序觸發。如此就能實現波形相對于 AC 源輸出的精確定位。前面板的 LCD 顯示屏帶有光標讀數的波形。用戶還能通過內置的 GUI 程序顯示和打印采集的波形數據或?qū)⑵鋬?chǔ)存到磁盤。
