本系統用于評估OBC和DC-DC轉化器的電性能特性和可靠性測試。系統主要由高壓直流電源，低壓直流負載，
交流電源，高壓直流負載，LMG功率分析儀，PicoScope PC示波器，工控電腦，顯示器，機柜以及定制軟件組成。
本系統測試能力，請參考系統配置和技術參數
Figure 1: DC-DC test diagram

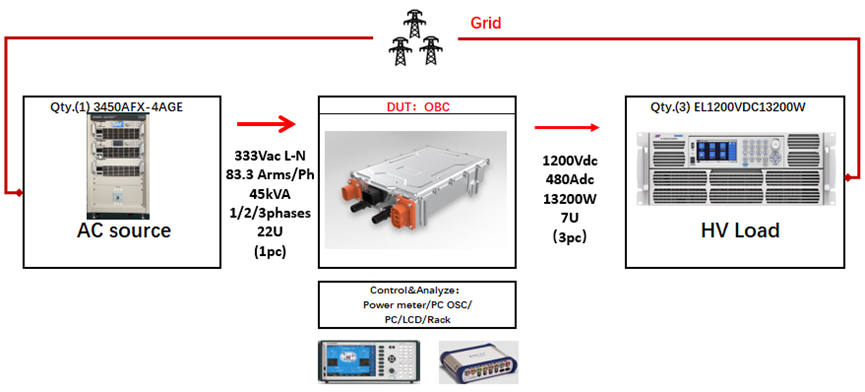

Figure 2: OBC test diagram
| 編號 | 項目 | 型號 | 數量 | 品牌/國別 | 描述 |
| 1 | 高壓直流電源 | SP500VDC30000W | 1 | APM/中國臺灣 | 500Vdc，160Adc，30kW，6U |
| 精度：電壓0.1% F.S.，電流0.2% F.S. | |||||
| 2 | 低壓直流負載 | EL200VDC6600W | 3 | APM/中國臺灣 | 200Vdc/720Adc/6600W/4U/單機，支持三臺同型號并機到200Vdc/1440Adc/19800W |
| 設置精度： | |||||
| 1. CC 模式: 0.05% set + 0.05%FS | |||||
| 2. CV 模式: 0.025% set + 0.025%FS | |||||
| 3. CP 模式: 0.2% set + 0.2%FS | |||||
| 4. CR 模式: Vin/Rset*0.2% + 0.2% IF.S. | |||||
| 3 | 交流電源 | 3450AFX-4AGE | 1 | Pacific/美國 | 電網模擬器，333Vac L-N, 83.3 Arms/Phase, 312Apk/ Phase， 45kVA, 1/2/3phases, DC, 15.00 – 1200.0 Hz, 22U |
| 電壓電流精度： | |||||
| (1) 電壓0.25% F.S. | |||||
| (2) 電流0.5% F.S. | |||||
| VTHD諧波失真度: | |||||
| < 400 Hz, < 0.5% | |||||
| 400 to 1000 Hz, < 1.0% | |||||
| > 1000 Hz, < 1.5% | |||||
| 4 | 高壓直流負載 | EL1200VDC13200W | 3 | APM/中國臺灣 | 1200Vdc/480Adc/13200W/7U/單機，支持三臺同型號并機到1200Vdc/1320Adc/39600W |
| 設置精度： | |||||
| (1) CC 模式: 0.05% set + 0.05%FS | |||||
| (2) CV 模式: 0.025% set + 0.025%FS | |||||
| (3) CP 模式: 0.2% set + 0.2%FS | |||||
| (4) CR 模式: Vin/Rset*0.2% + 0.2% IF.S. | |||||
| 5 | 功率分析器 | LMG 671 | 2 | ZES/德國 | 4通道（電壓&電流）高精度功率分析 |
| 6 | 示波器 | PicoScope | 2 | Pico/英國 | 8通道，500Mhz，4GS存儲，8bit示波器 |
| 7 | 控制系統 | IPC 810 | 2 | 研祥/中國 | 工控機，帶21.5英寸顯示器 |
| 8 | 機柜 | R35U | 2 | Forenext/中國 | 定制機柜，35U |
| 9 | 軟件 | AST10000 | 2 | Forenext/中國 | 定制DC-DC和OBC測試軟件 |
