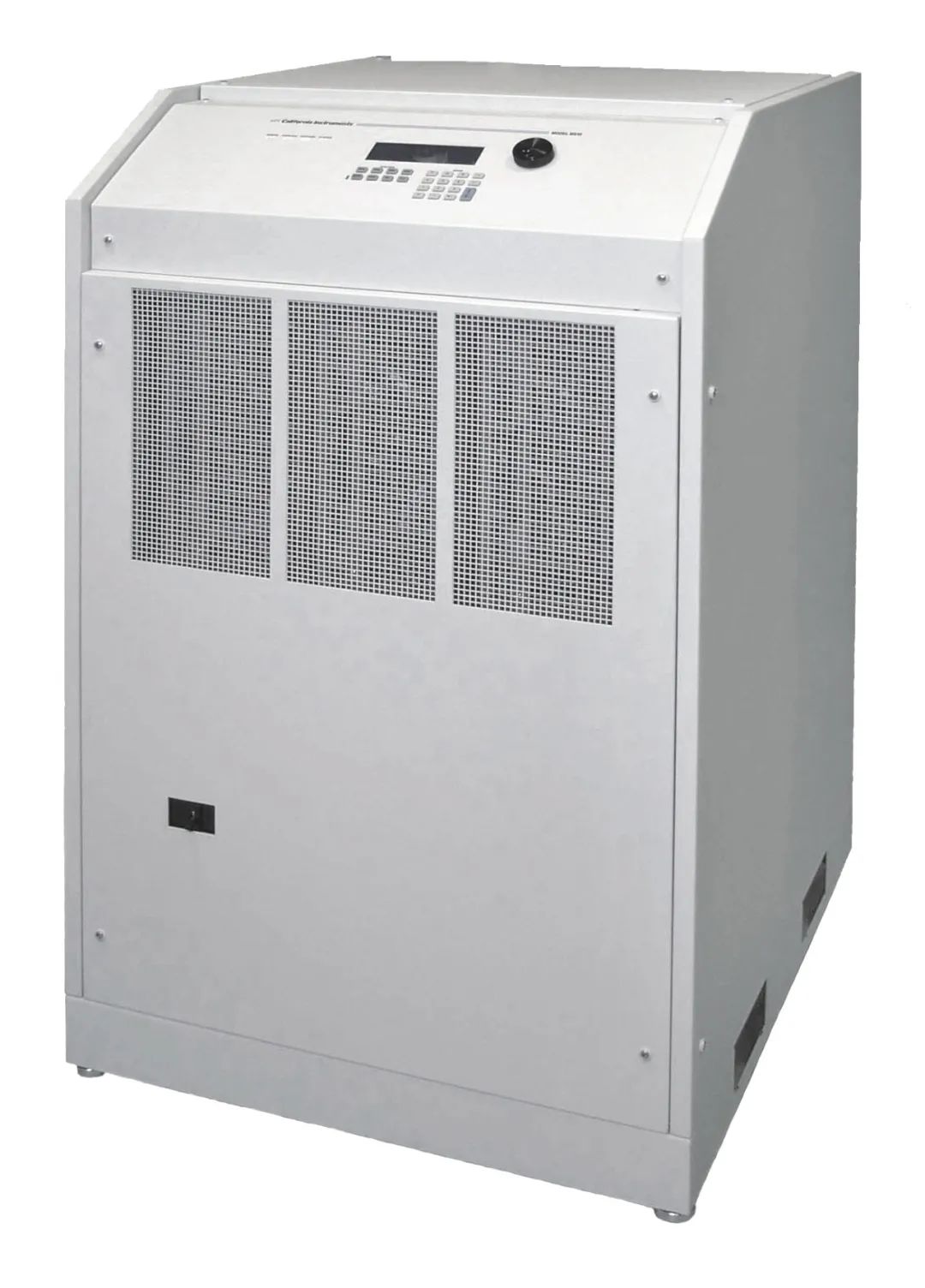

AMETEK MX系列交直流電源是廣受好評的高精度高和可靠性產品，具有良好的性能和豐富的功能，三相輸出型號功率覆蓋22.5KVA-270KVA，

廣泛應用于新能源，電力電子，電網測試，一致性測試等領域。

1. 使用MX系列電源標配的GUI軟件控制MX45交流電源生成標準市電波形，以完成產品的穩態測試。

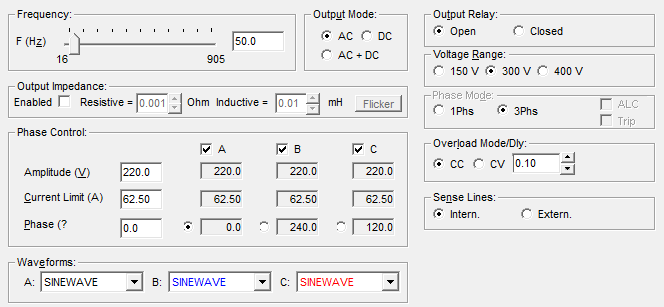

   圖1. MX系列電源產品標配GUI軟件界面

2.  按照OBC測試標準，測試工程師需要使用第5，7，9，11，20，50次諧波分量均為30%的波形對產品進行測試。

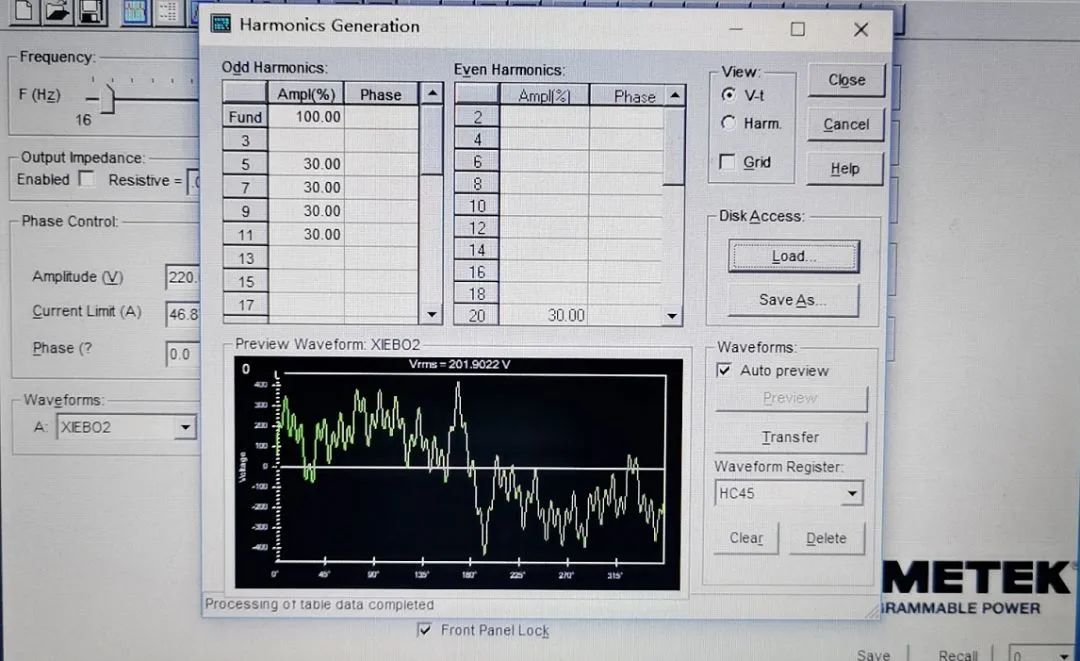

使用MX系列電源標配的GUI軟件的諧波生成功能控制MX45交流電源生成測試標準要求的獨特諧波波形。

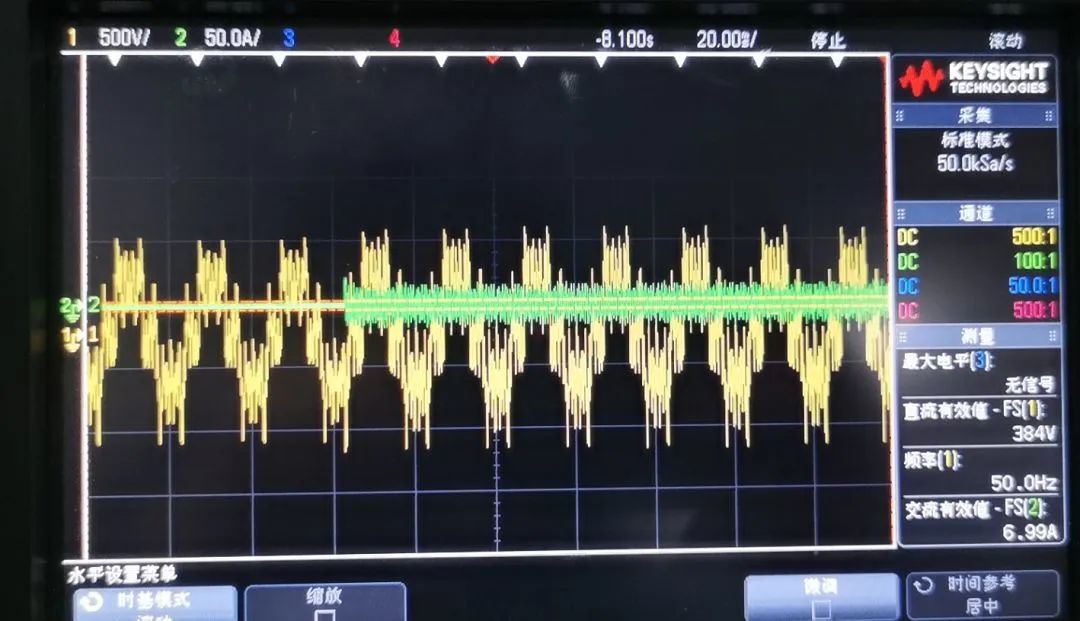

將該波形命名“OBC Test”并下載到MX45交流電源中，在GUI軟件的輸出界面的波形選擇中選擇該波形。實際量測波形如圖2-2所示。

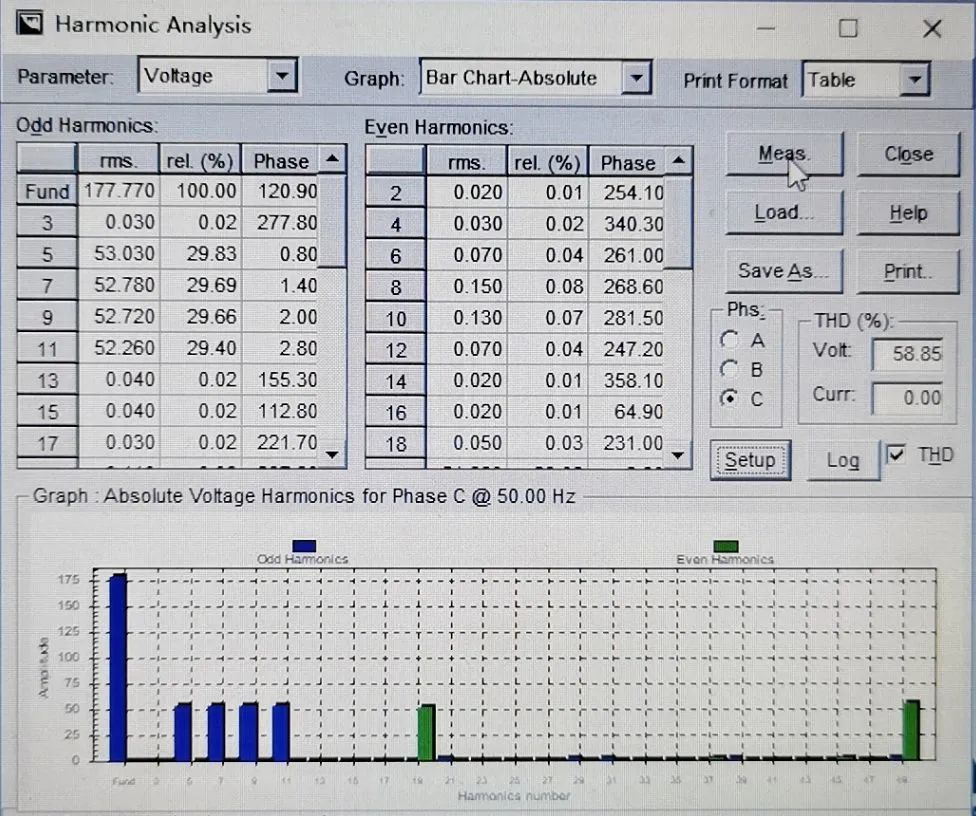

3. 測試工程師利用該波形進行相應的電網適應性測試時發現某款產品在該諧波波形條件下測試會出現故障，通過MX GUI的諧波分析功能量測輸出波形各諧波分量與設置值相同。

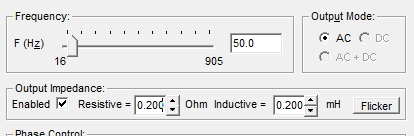

4. 客戶為進一步分析故障狀態，使用MX系列電源標配的GUI軟件的output impedance功能改變MX45電源的輸出阻抗進行產品測試。

在改變MX45電源輸出阻抗后，客戶發現故障狀態發生變化從而判斷該故障與被測物輸入端阻抗匹配相關，從而針對該問題進行整改進而解決了問題。

AMETEK公司California Instruments品牌MX系列交流電源產品指標優異，標配功能豐富，使得AMETEK交流電源不再是簡單的交流電源，

而是可以模擬各種復雜工況的電網模擬器，使用該產品可以很好的完成汽車OBC交流輸入端測試。
