當前APM的交直流電源負載的通訊協議包括SCPI通訊協議和MODBUS通訊協議（根據MODBUS RTU標準修改）。根據對應的寄存器地址，按格式下發指令，進行遠程控制。MODBUS協議是一種已廣泛應用于當今工業控制領域的通用通訊協議，是工業領域通信協議的業界標準，同時也是電子設備之間常用的連接方式。
以下4個平臺的MODBUS通訊協議可通過調試工具進行控制；或通過客戶的測試系統進行控制。

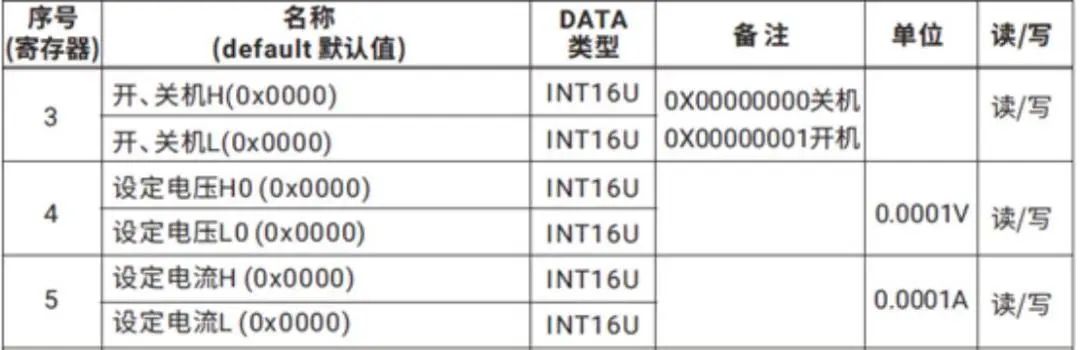

APMSP-IU/2U系列MODBUS通訊協議示例寄存器說明
例：
設置電壓15V：0110 0004 0002 0400 0249 F0 AAAA
設置電流20A：0110 0005 0002 0400 030D 40 AAAA
開啟輸出：0110 0003 0002 0400 0000 01 AAAA
關閉輸出：0100 0003 0002 0400 0000 00 AAAA

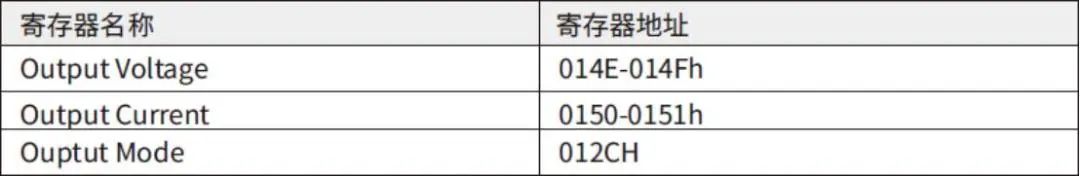

APMSP-3U/6U系列MODBUS通訊協議示例寄存器說明
例：
設置電壓10V：0110 014E 0002 0400 0027 10 AAAA
設置電流30A：0110 0150 0002 0400 0075 30 AAAA
開啟輸出：0110 012C 0001 0208 00 AAAA
關閉輸出：0110 012C 0001 0200 00 AAAA

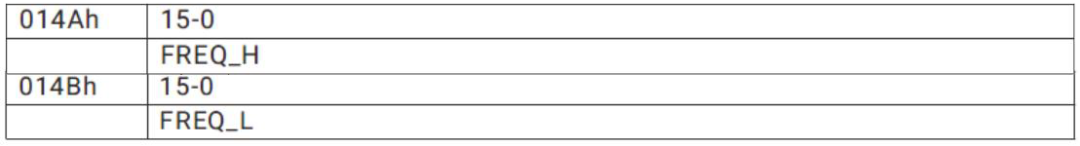

APMSP-300系列MODBUS通訊協議示例寄存器說明
輸出均方根電壓
輸出頻率
輸出配置

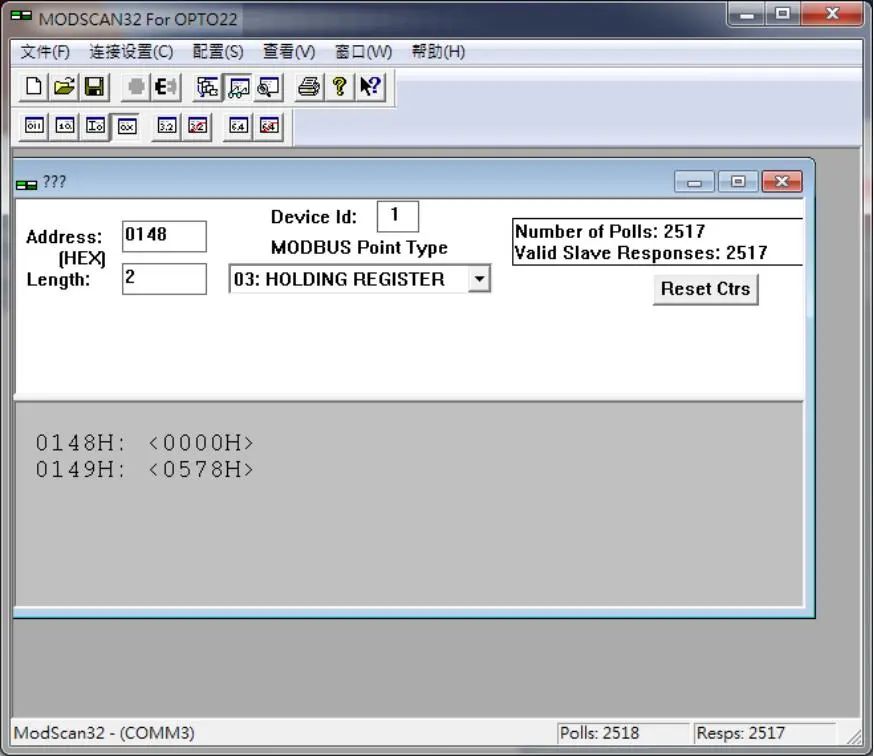

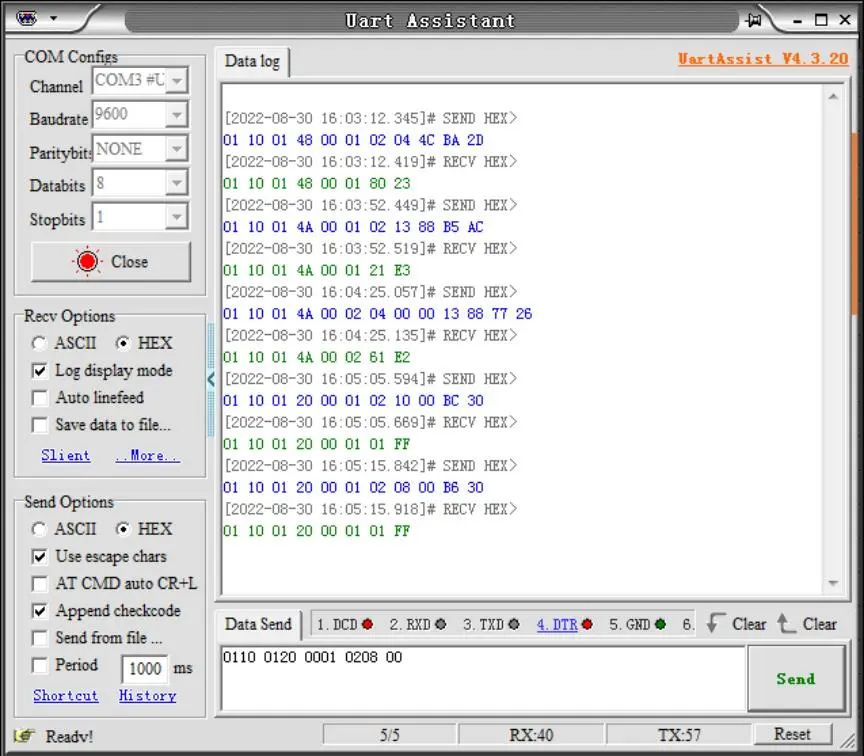

設置均方根電壓110V：0110 0148 0001 0204 4C AAAA
設置輸出頻率1000Hz：0110 014A 0002 0400 0186 A0 AAAA
開啟輸出：0110 0120 0001 0210 00 AAAA
關閉輸出：0110 0120 0001 0208 00 AAAA

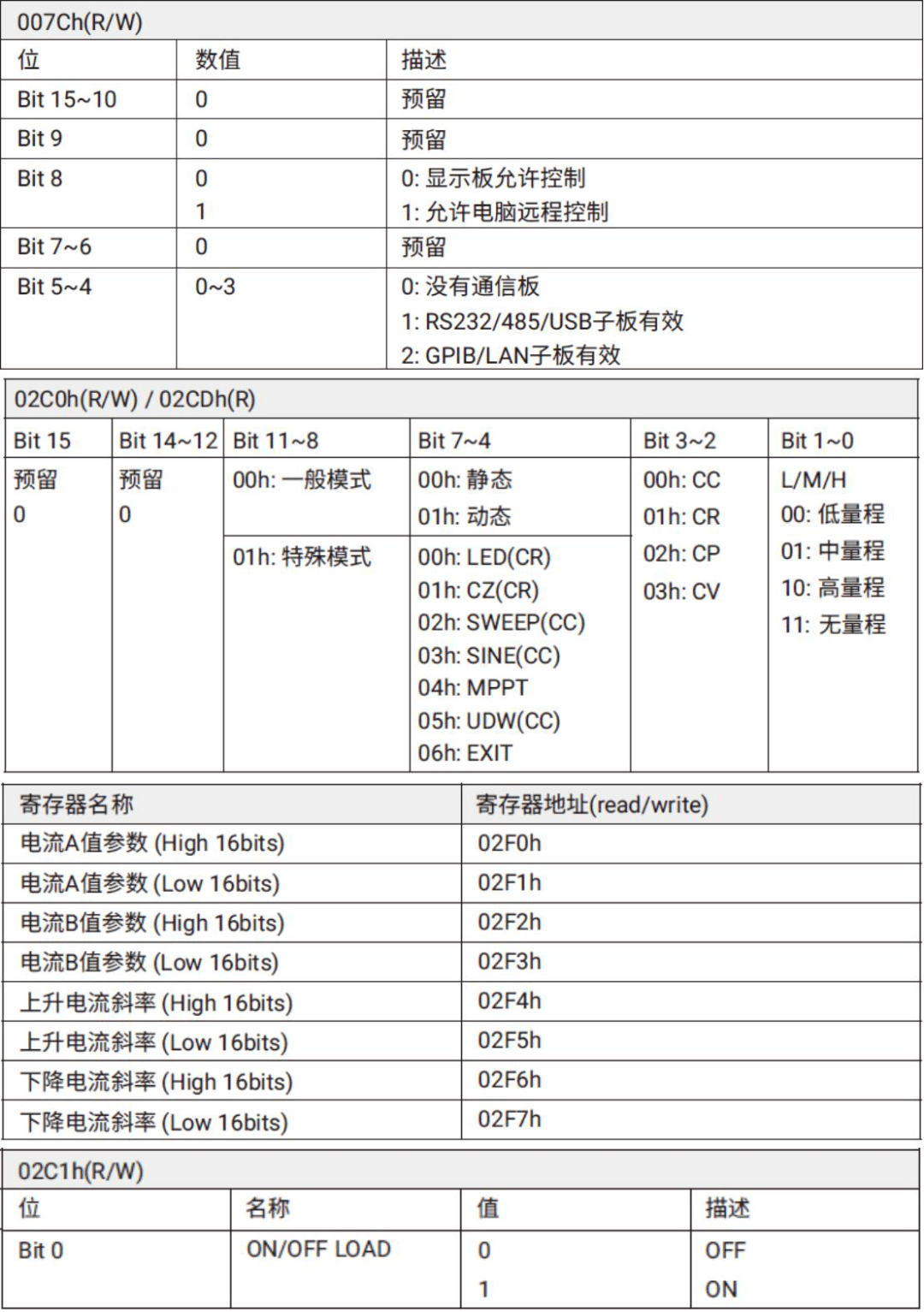

APMEL系列MODBUS通訊協議示例寄存器說明
建立遠程：0110 007C 0001 0201 10 AAAA
退出遠程：0110 007C 0001 0200 10 AAAA
進入CC模式低檔位：0110 02C0 0001 0200 00 AAAA
進入CC模式中檔位：0110 02C0 0001 0200 01 AAAA
進入CC模式高檔位：0110 02C0 0001 0200 02 AAAA
設置電流A值100A：0110 02F0 0002 0400 0F42 40 AAAA
開啟直流輸入：0110 02C1 0001 0200 01 AAAA
關閉直流輸入：0110 02C1 0001 0200 00 AAAA
