目的：示波器每觸發一次，則自動保存一次數據

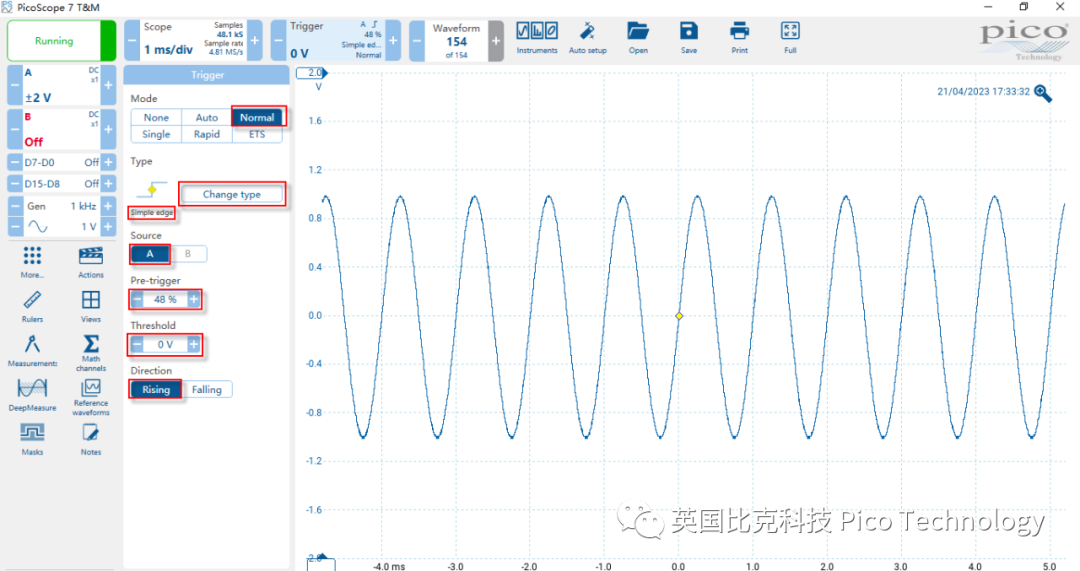

Step1：設置觸發（Set Trigger）

觸發模式（Trigger Mode）：選擇“重復觸發（Normal）”，即只要觸發條件滿足示波器即觸發，否則示波器將等待觸發，如果不斷的有滿足觸發條件的信號輸入，則示波器也會重復不斷的觸發。

觸發類型（Trigger Type）：通過“更改類型（Change Type）”按鈕設置合適的觸發類型，這里設置為簡單邊沿觸發（Simple edge）

觸發源（Trigger Source）：選擇通道A作為觸發源

觸發位置（Trigger Position）：設置觸發點的水平位置，即波形圖上的黃色鉆石形圖標位置，當前設置為左起整個波形顯示界面的48%位置，接近波形顯示界面中間位置。

閾值電平（Trigger Threshold）：設置觸發點的垂直位置，即波形圖上的黃色鉆石形圖標位置。觸發點垂直位置必須位于波形范圍內，示波器才會觸發

觸發方向（Trigger Direction）：設置邊沿觸發是基于波形的上升沿還是下降沿

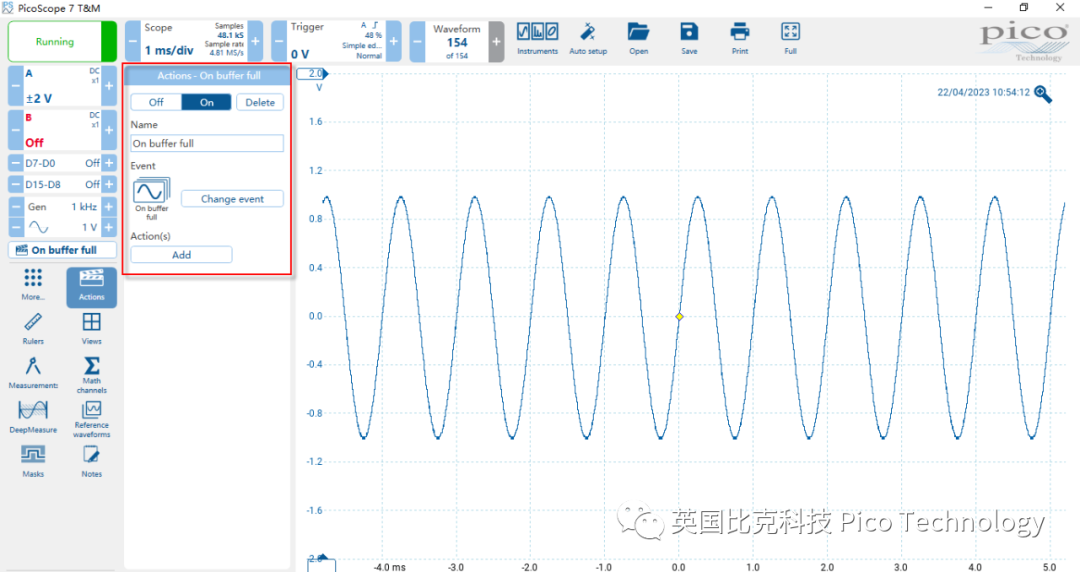

Step2：點擊“動作（Actions）“按鈕，會顯示如紅框內所示設置窗口，默認執行動作為打開且緩存滿（On buffer full）即執行動作，但是我們需要示波器觸發即執行動作，所以下一步我們將修改執行動作的條件為“捕獲（On capture）“

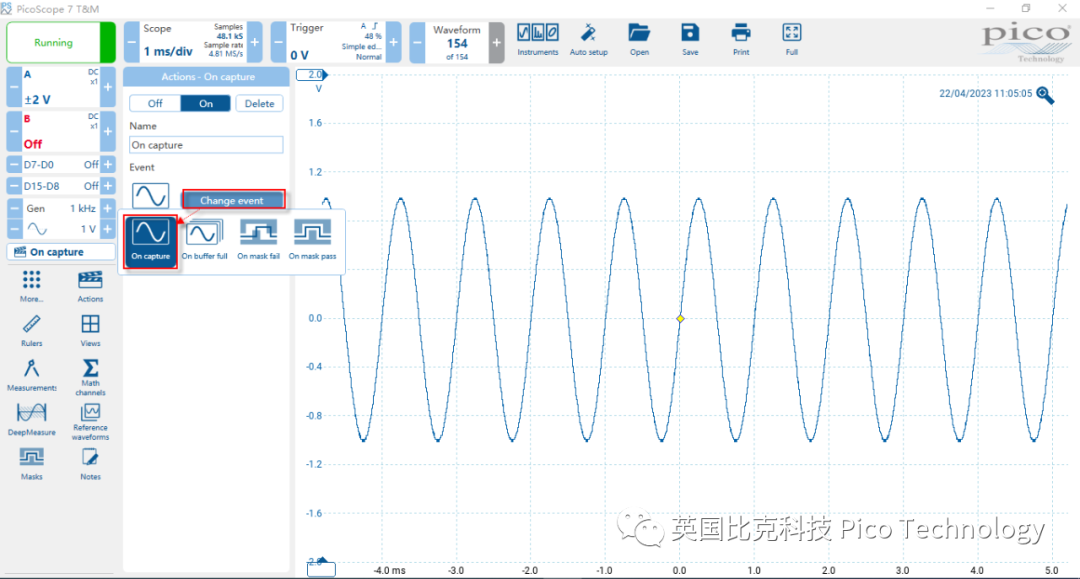

Step3：點擊“修改事件（Change event）”按鈕，將執行動作條件修改為“基于捕獲（On capture）”，即示波器發生觸發并捕獲后執行動作。

其它動作執行條件的解釋如下：

緩存滿（On buffer full）：設置的波形內存滿后（如當前設置的采集波形數是154，如果實際采集到了154個波形）即執行動作

模板失?。?/span>On mask fail）：當波形觸碰到設置的模板（模板需要提前在“模板（Masks）”中設置）后，即執行動作

模板通過（On mask pass）：當波形通過設置的模板后，即執行動作

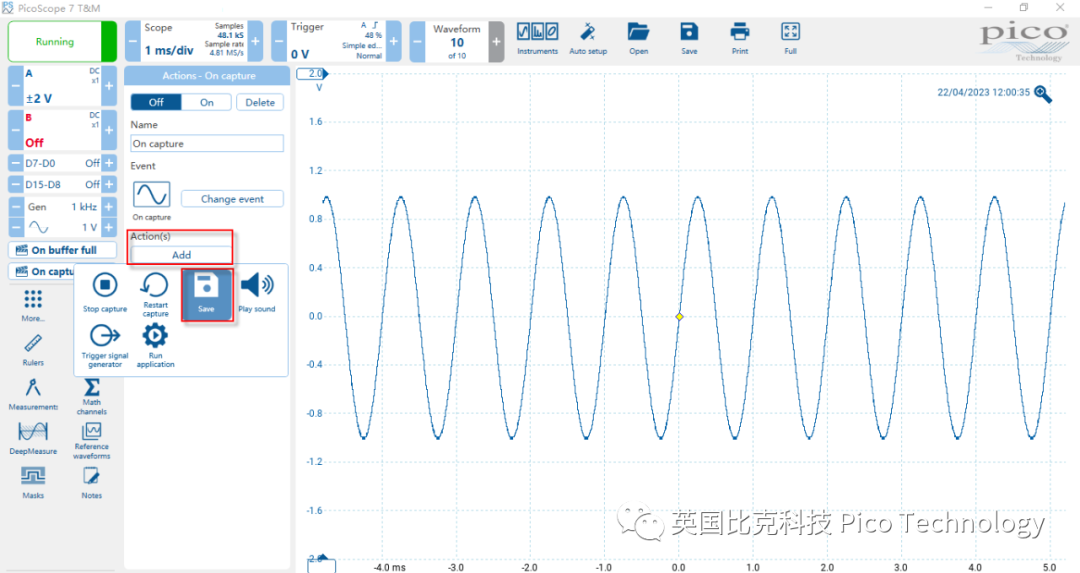

Step4：點擊“動作（Actions）”下的“添加（Add）按鈕”并選擇“保存（Save）”，其它的可選動作有：停止捕獲（Stop capture），重新開始捕獲（Restart capture），播放聲音（Play sound），觸發信號發生器輸出信號（Trigger signal generator），運行可執行文件（Run application）

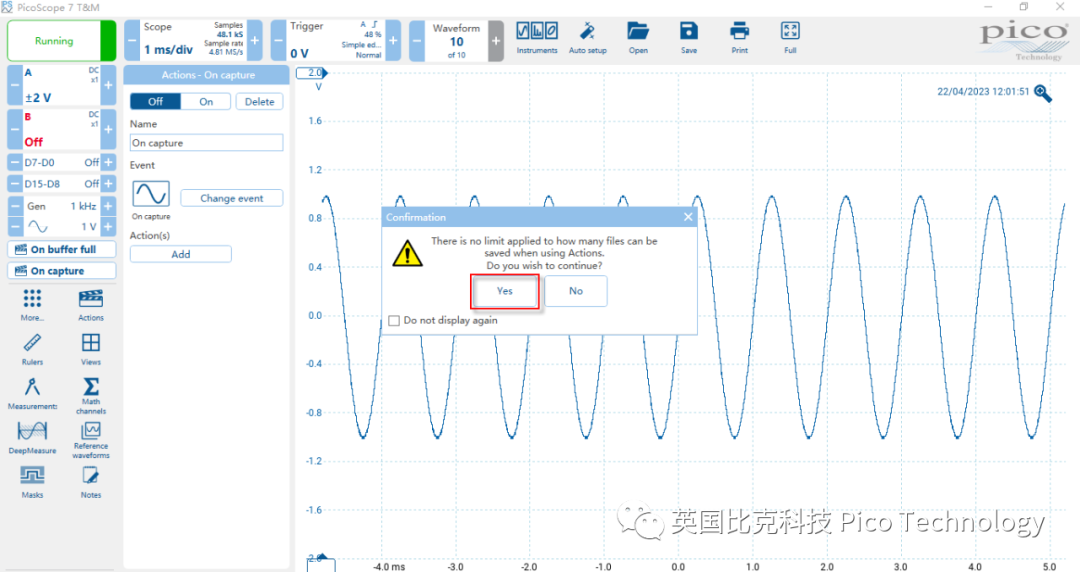

Step5：點擊“Yes”，軟件提示保存的文件數量沒有上限，是否要繼續保存。因?yàn)榇藙幼鲗⒉煌５淖詣颖４嫖募钡絼幼鞅魂P(guān)閉，所以要注意電腦的存儲空間是否足夠。

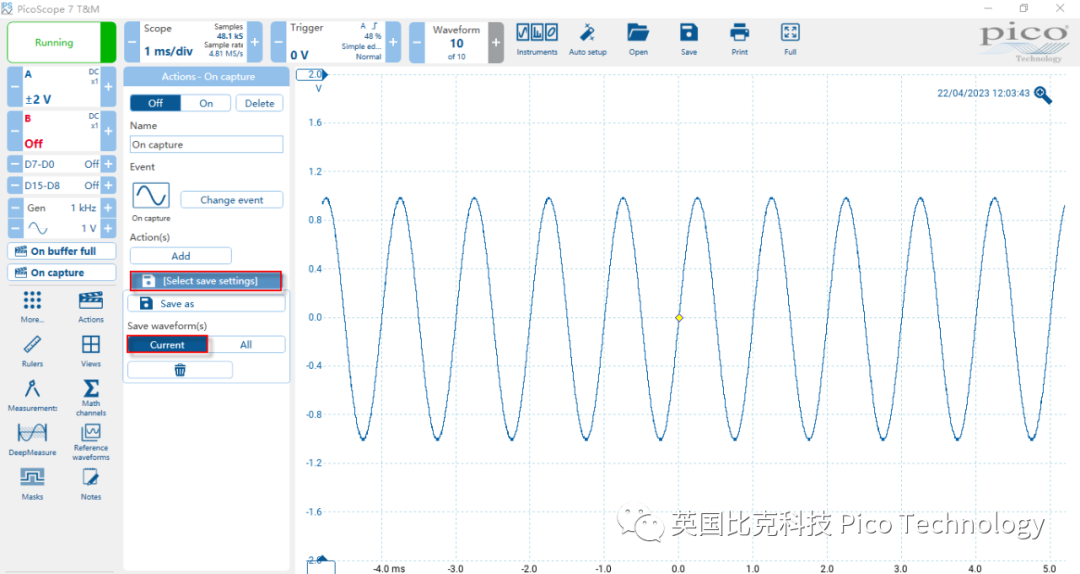

Step6：點擊“選擇波形設置（Select save settings）”，選擇保存“當前（current）”波形（“所有（All）”表示保存內存區中的所有波形，圖示為10個波形）

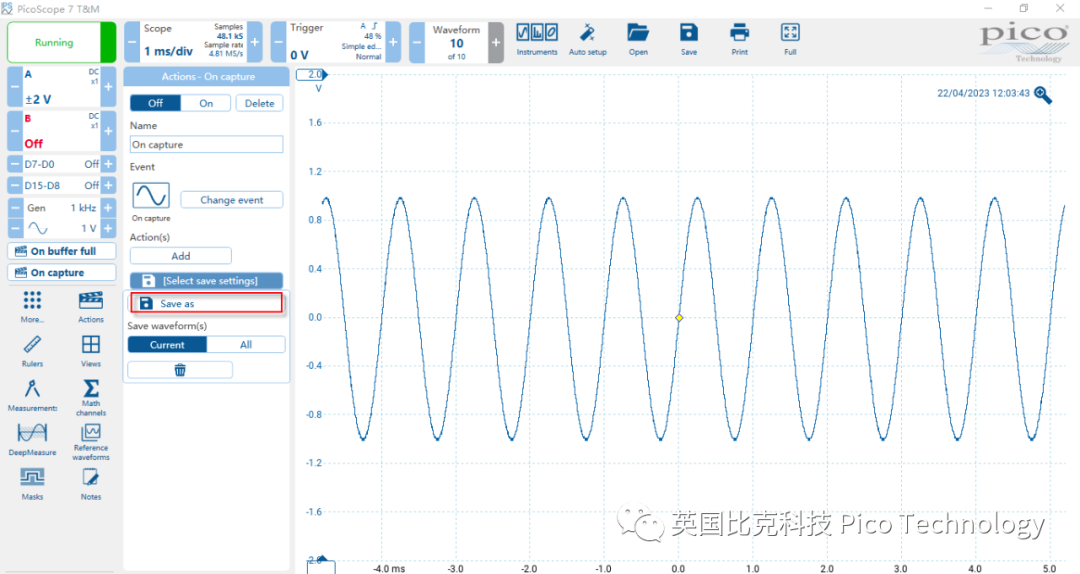

Step7：點擊 “另存為（Save as）”選擇保存路徑

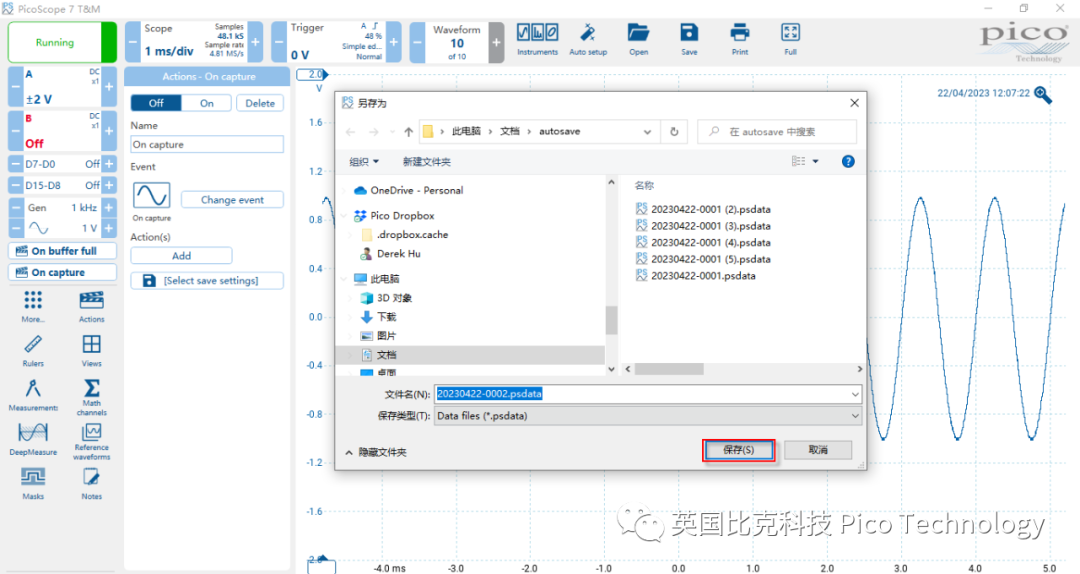

Step8：點擊“保存（Save）”，示波器即會將波形保存到該文件夾中

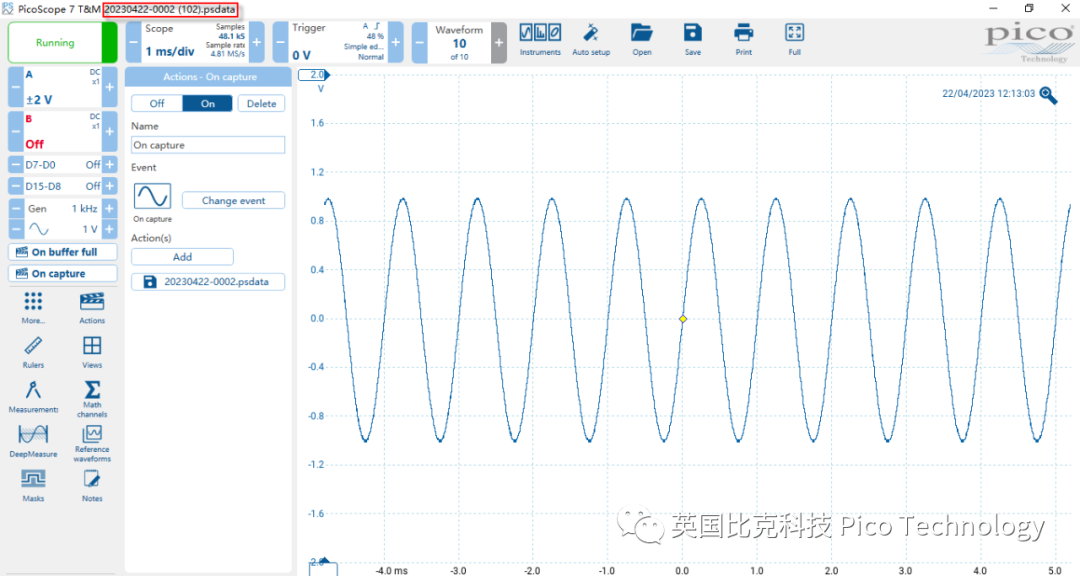

Step9：完成設置，設置“動作（Actions）”為“打開（On）”，示波器即開始執行基于觸發的自動保存

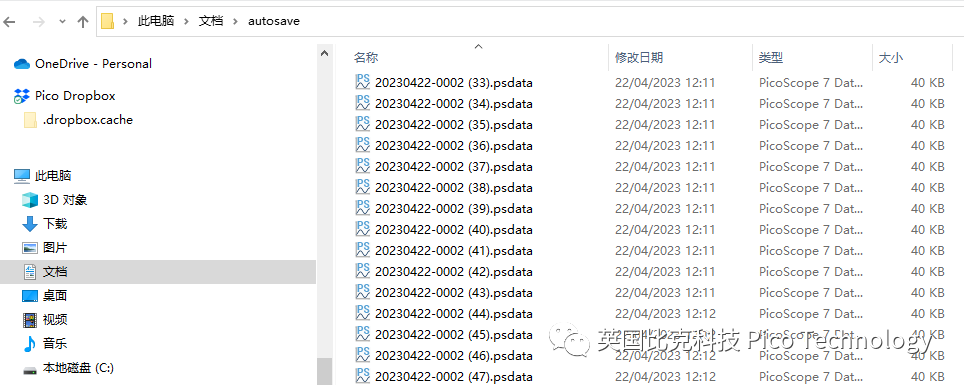

Step10：保存結果如下圖所示
