為什么使用 PicoScope 4444 差分示波器？

當然，市面上有各種差分探針，但都具有相似的不便之處：笨重的接口盒、缺少電池或扁平型電池、蛇形電源導線...PicoScope 4444 使用特別設計的無源電壓探針，其接口盒更小更輕（或無）接口盒。PicoScope 4444 具有高分辨率和大內存，使您可以同時進行多個差分測量，而永遠無需占用多個電源插座。其智能探針接口自動將 PicoScope 顯示屏配置到您的探針，因此您無需進行配置。

真差分高分辨率測量

PicoScope 4444 的 Pico D9 輸入使您可以進行真分差測量。滿刻度時的最大輸入范圍是 ±50 V（使用 PicoConnect 442 1000 V CAT III 探針時為 ±1000 V），最大共模范圍也是 ±50 V（使用 PicoConnect 442 時也是 ±1000 V）?？梢栽O(shè)置示波器以 12 或 14 位分辨率進行測量，比許多示波器通常使用的 8 位分辨率要好得多。深度捕捉內存（高達 25600 萬個活動通道共享的樣本）是另一優勢，可以進行長時間的捕捉而不會降低采樣速率。

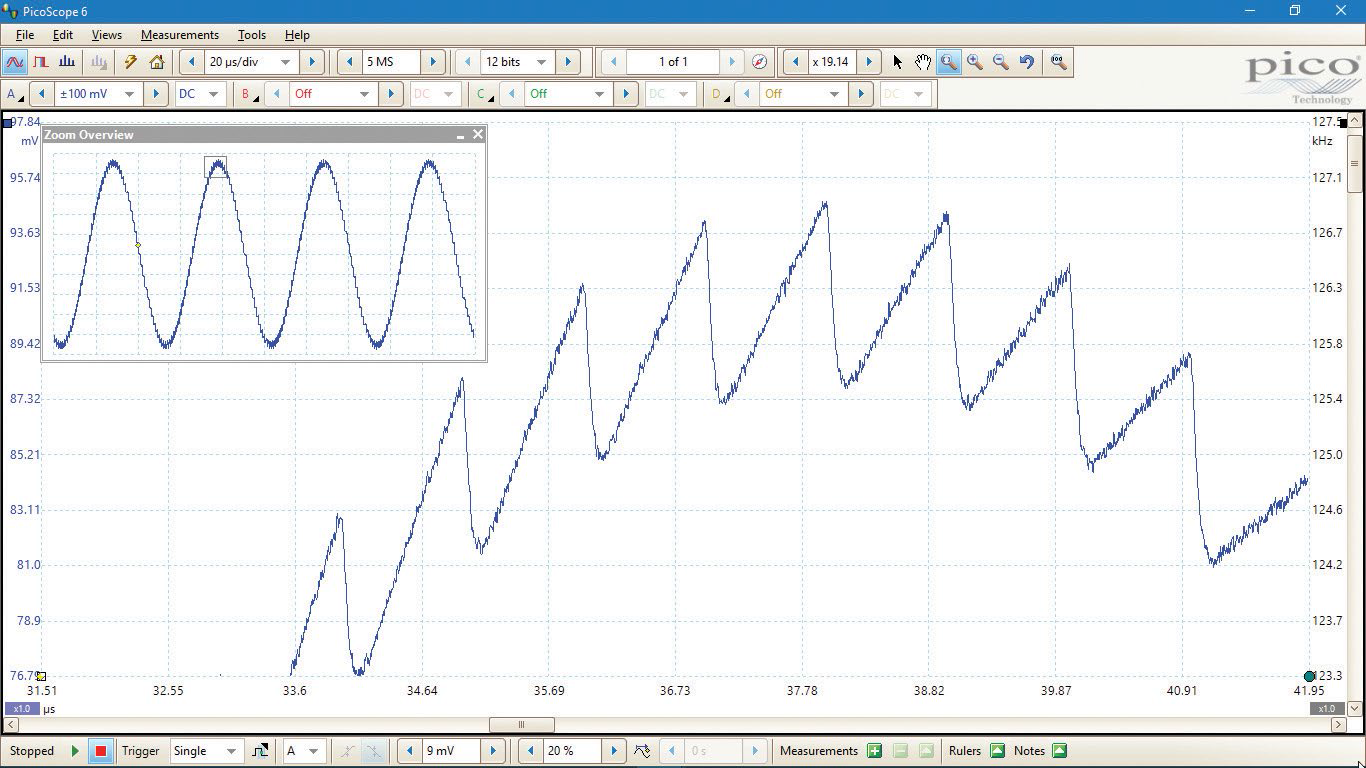

以下兩個圖像顯示了一個帶有鋸齒干擾模式的正弦波，分別顯示在 8 位 PicoScope 2208B（左側）PicoScope 4444 的 12 位模式中（右側）。PicoScope 2208B 比 PicoScope 4444 具有更大的帶寬和更快的采樣速率，但是無法解決信號的細節問題。PicoScope 4444 的 12 位分辨率可以提供 16 倍的垂直方向細節，且其 256 MS 的深度捕捉內存同樣可以提供更大的水平方向分辨率。

  PicoScope 4444的四個輸入允許您進行真正的差分測量。滿量程的最大輸入范圍為±50 V（使PicoConnect 442探頭為±1000 V CAT III），最大共模范圍也為±50 V（使用PicoConnect 442探頭時為±1000 V）。您可以將示波器設置為以12或14位分辨率進行測量，遠遠優于許多示波器的典型8位分辨率。深度捕獲存儲器（活動通道共享高達2.56億個樣本）是另一個優勢，允許您在不降低采樣率的情況下執行長捕獲。

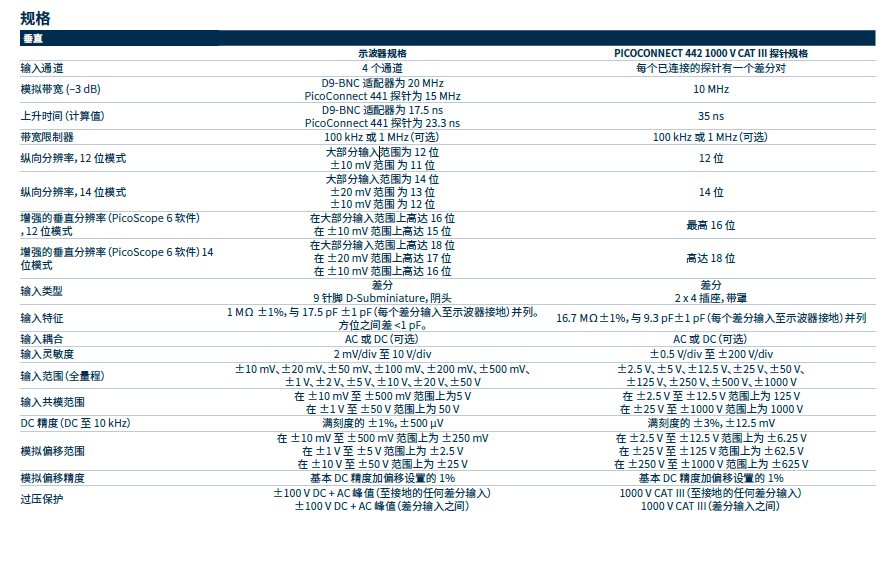

PicoScope 4444 數據表
picoscope-4444-data-sheet-zhs.pdf


 更多信息，請聯系深圳市創興恒技術有限公司，Sales@forenext.com, +86 0755-23012596。謝謝！
