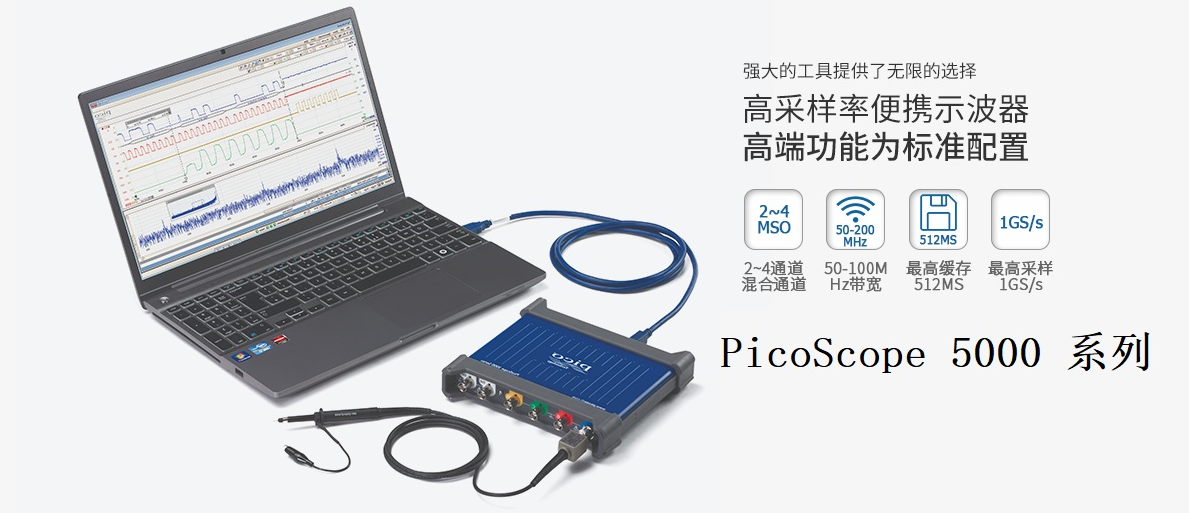

功能齊全的示波器FlexRes? 示波器和 MSO
模擬帶寬高達 200 MHz8 位分辨率時采樣速率為 1 GS/s
12 位分辨率時采樣速率為 500 MS/s
16 位分辨率時采樣速率為 62.5 MS/s捕捉內存高達 512 MS
16 個數字通道（MSO 型號上）
每秒 130 000 個波形
內置任意波形發生器
串行譯碼作為標準（20 種協議）
高達 200 MHz 的頻譜分析儀

現在的電子設計可應用各種信號類型：模擬、數字、串行（高速和低速）、并行、音頻、視頻、功率分布等。所有信號都需要進行調試、測量和驗證，以確保正在測試的設備工作正常并符合規格規定。為了處理各種信號類型，PicoScope 5000D系列 FlexRes 示波器提供 8 至 16 為垂直分辨率，最大帶寬可達 200 MHz，最高采樣速率可達 1 GS/s。您可為每種測量需求選擇最適合的硬件分辨率。

PicoScopes 包括許多高級功能，如遮罩容限測試、串行譯碼、高級觸發、自動測量、數學通道（包括針對時間繪制頻率和占空比的能力）、XY 模式和 分段內存。PicoScope5000D 系列示波器還能受益于 Pico 獲獎的DeepMeasure? 功能和 FlexRes 靈活分辨率。

PicoScope 5000D 系列示波器的其他主要功能包括：
?大容量捕捉內存 – 可保存 1.28 至 5.12億個樣本
?2 或 4 個模擬通道
?混合信號型號添加了 16 個數據通道
?串行譯碼 – 可分析 20 種協議
?USB 3.0 連接，可用于連續高速數據流傳輸
?體積小、重量輕、攜帶方便
?提供免費和定期更新的 PicoScope 6 軟件支持，這些設備可為多種應用（包括設計、研究、測試、教育、服務和維修）提供理想和經濟高效的程序包。

Pico FlexRes 靈活分辨率示波器允許您重新配置示波器硬件，以提高采樣速率或分辨率。這意味著，您可以重新配置硬件，使其成為一款快速 (1 GS/s) 的 8 位示波器，用于查找數字信號，或成為一款高分辨率的 16 位示波器，用于音頻工作和其他模擬應用。無論是捕捉并解碼快速數字信號，還是在敏感的模擬信號中查找失真，F(xiàn)lexRes 示波器都可為您提供滿意的答案。

訂購信息

PicoScope 5000 系列視頻介紹

PicoScope 5000 系列數據表下載
picoscope-5000d-series-data-sheet-zhs.pdf
