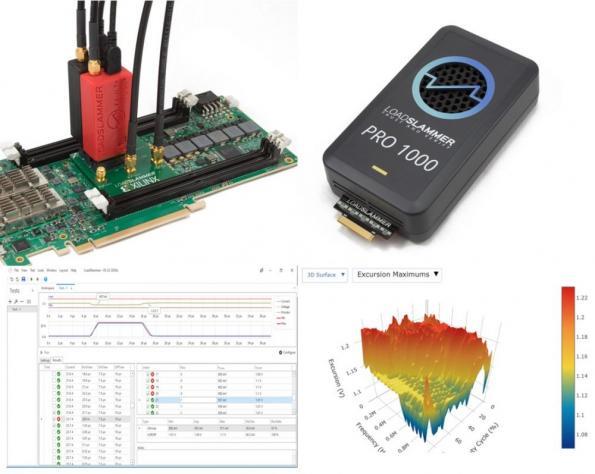

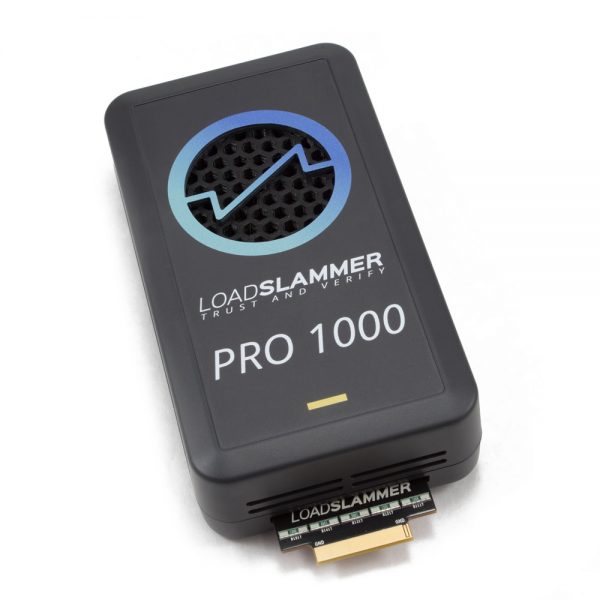

LoadSlammer Pro 1000 系列高斜率負載

時間：2021-07-24 來源：

斜率：3200A/us，10,000A/us(并機).

電流：500A，1500A(并聯)

應用：CPU/ GPU/ FPGA/ Network Processing Engine core核心電源瞬態測試

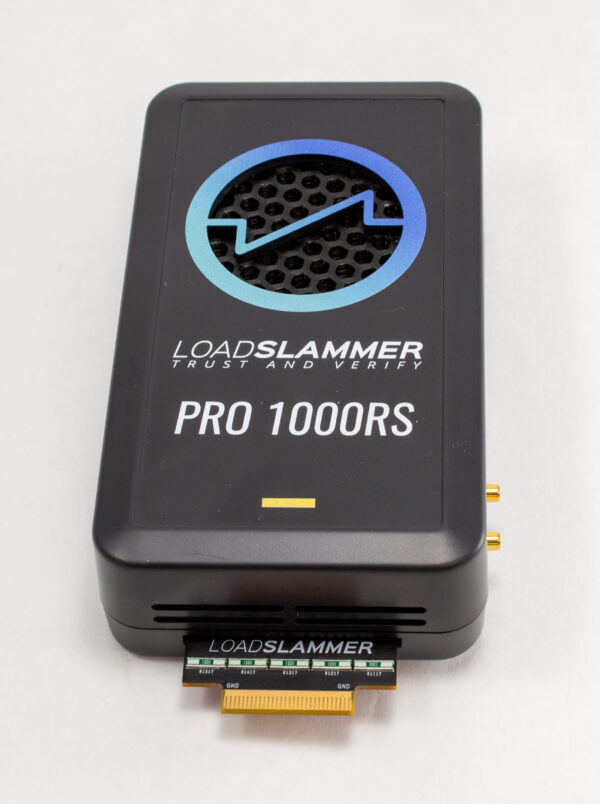

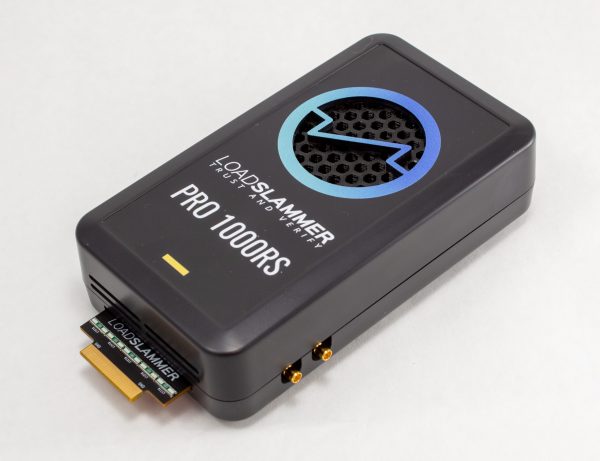

LoadSlammer Pro 1000 Remote Sense

由24V桶形插孔供電，并通過Mini-B USB連接。用于測試CPU/GPU/FPGA/網絡處理引擎核心電壓。每個單元可測試500A，電流分辨率為1A，可轉換大于3200A/us。

LSP1000是一個可擴展的解決方案。三個LSP1000可以并聯連接到測試1500A、10000A/us。每次測試都會采集電壓和電流測量值。實時電流顯示在GUI上，并通過位于設備頂部的SMB顯示。不需要額外的測試設備來測試瞬態行為的電壓。刺激和測量都是用這個設備產生和測量的。

PRO 100系列高斜率負載

Parameter		Min	Typ.	Max	Unit
Timing Characteristics
Rise Time		180	200		nS
On Time Range		7.5μ		100m	Sec
Off Time Range		7.5μ		10	Sec
Load Characteristics
Current Range		5		500	A
Current Resolution			1		A
Current Output Accuracy			5		%
Input Voltage Rating		0.6		2.0	V
Current Sense Output
Conversion Ratio		50		250	A/V
Max Current	single device		500		A

Current Readout Accuracy			5		%
Sampling System
Sampling Rate				10	MSPS
Bandwidth			5		MHz
Capture Depth			24		kPoints
Power Dissipation Characteristics
Continuous Power Dissipation				25	W
Instantaneous Power Dissipation				500	W
Device Connection
DUT Connector	Preferred	Samtec HSEC8-130-01-L-DV-A-WT-K-TR
	Surface Mount Only	Samtec HSEC8-130-01-L-DV-K-TR
	Keepout Drawing and Pinout	https://loadslammer.com/connector/
Non-Isolated	LoadSlammer Pro must be used with a regulator that has a positive voltage. The USB data connection is non-isolated, this effectively grounds the DUT’s ground.

數據表 ：LoadSlammer_LSP1000_Pro_Flyer_R4-1852969.pdf
