PRD系列雙向可編程直流電源是一款具有源載功能、自動兩象限運行、能吸收被測試設備能量回饋的電源。廣泛應用于光伏逆變器、儲能變流器、光伏/儲能混合式逆變器系統測試中太陽能電池板模擬、儲能電池/電容模擬等場合。也適用于新能源汽車雙向車載充電器、DC/AC電機驅動器、雙向直流變換器模擬電池測試等場合。
主要特點:
百us級的動態響應時間
電壓、電流精確至mV/mA級

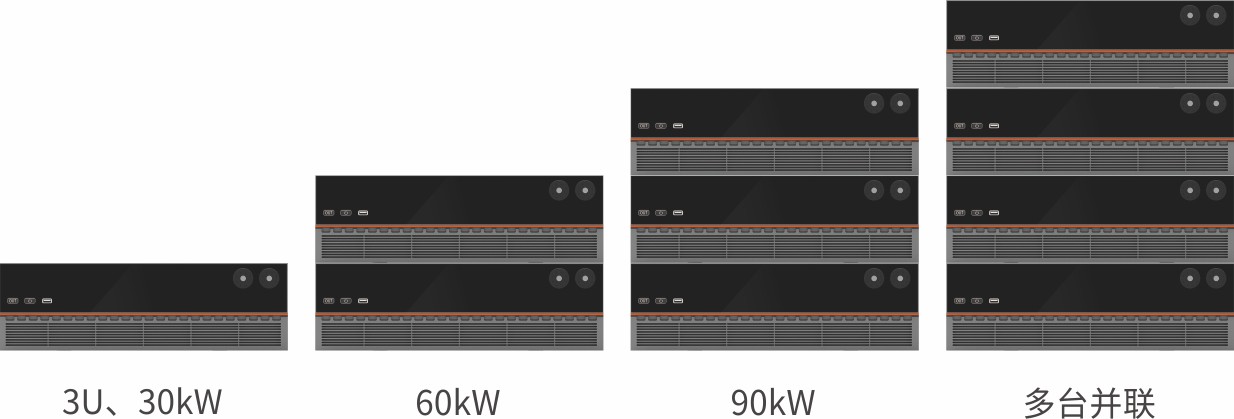

數字矩陣式并聯系統，擴容不降低精度
功率分辨率高達1W，效率計算更真實
全面涵蓋PV模擬源、電池測試、電池模擬、汽車標準測試等行業研發、中試、產線應用
高達6位半的給定、測量系統
更高功率密度：3U/30kW
大寬高比觸摸屏，顯示更多內容
規格型號
PRD 系列
| 型號 | 額定功率(kW) | 最大電壓(V) | 最大電流(A) | 編程精度 | 編程分辨率 | 外形 |
| PRD0509 | 15 | 500 | 90 | ±0.02%F.S. | ±10mV | 3U |
| PRD0609 | 15 | 600 | 90 | ±0.02%F.S. | ±10mV | 3U |
| PRD1503 | 15 | 1500 | 30 | ±0.02%F.S. | ±10mV | 3U |
| PRD2003 | 15 | 2000 | 30 | ±0.02%F.S. | ±10mV | 3U |
| PRD0512 | 20 | 500 | 120 | ±0.02%F.S. | ±10mV | 3U |
| PRD0612 | 20 | 600 | 120 | ±0.02%F.S. | ±10mV | 3U |
| PRD1504 | 20 | 1500 | 40 | ±0.02%F.S. | ±10mV | 3U |
| PRD2004 | 20 | 2000 | 40 | ±0.02%F.S. | ±10mV | 3U |
| PRD0518 | 30 | 500 | 180 | ±0.02%F.S. | ±10mV | 3U |
| PRD0618 | 30 | 600 | 180 | ±0.02%F.S. | ±10mV | 3U |
| PRD1506 | 30 | 1500 | 60 | ±0.02%F.S. | ±10mV | 3U |
| PRD2006 | 30 | 2000 | 60 | ±0.02%F.S. | ±10mV | 3U |
PVD 系列
| 型號 | 額定功率(kW) | 最大電壓(V) | 最大電流(A) | 編程精度 | 編程分辨率 | 外形 |
| PVD0509 | 15 | 500 | 90 | ±0.02%F.S. | ±10mV | 3U |
| PVD0609 | 15 | 600 | 90 | ±0.02%F.S. | ±10mV | 3U |
| PVD1503 | 15 | 1500 | 30 | ±0.02%F.S. | ±10mV | 3U |
| PVD2003 | 15 | 2000 | 30 | ±0.02%F.S. | ±10mV | 3U |
| PVD0512 | 20 | 500 | 120 | ±0.02%F.S. | ±10mV | 3U |
| PVD0612 | 20 | 600 | 120 | ±0.02%F.S. | ±10mV | 3U |
| PVD1504 | 20 | 1500 | 40 | ±0.02%F.S. | ±10mV | 3U |
| PVD2004 | 20 | 2000 | 40 | ±0.02%F.S. | ±10mV | 3U |
| PVD0518 | 30 | 500 | 180 | ±0.02%F.S. | ±10mV | 3U |
| PVD0618 | 30 | 600 | 180 | ±0.02%F.S. | ±10mV | 3U |
| PVD1506 | 30 | 1500 | 60 | ±0.02%F.S. | ±10mV | 3U |
| PVD2006 | 30 | 2000 | 60 | ±0.02%F.S. | ±10mV | 3U |
