■ 適合陽光下測量的彩色TFT 顯示屏, 帶 led 背光, 分辨率 480 x 272像素, 高對比度
■ 使用 ms-windows?應用程序進行操作和分析, 通過獨立的 usb 進行通信
■ 電壓供應鋰離子電池 11.25 v/8.8 ah/99.6 wh (連續運行約 8 h )
■ 測量周期：?jiǎn)未螠y(cè)量 0.02秒 (100 組測量值)
■ 輻照度參考傳感器集成 pt1000 溫度傳感器
■ 可選額外測背面溫度傳感器
■ 測量?jī)x器自動選擇最佳測量量程

現場測試無需耗時輸入組件信息

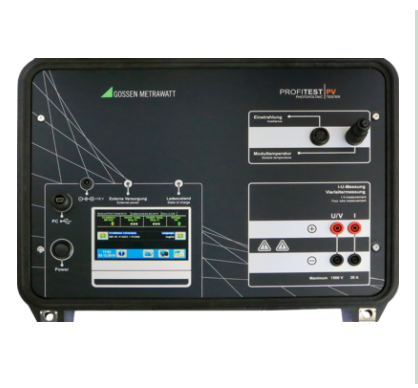

PROFITEST PV 1500可為單個或一串模組提供最精確的IV曲線測試
■ 專利保護的設計使得這臺創新的設備能夠單次測量同時獲得多項參數，無需輸入模組的信息：峰值功率、內部串聯阻
抗、內部并聯阻抗。
■ 快速生成組件質量測試報告并提供整改建議及方案
■ 測量結果（含STC狀態下結果）可直接在現場通過高分辨率觸屏界面顯示，方便可靠。

這種創新的高效的測試方法，在最初安裝和定期測試過程中，為技術人員節約了寶貴的時間。依靠我們的測試設備，客戶可實時讓系統處于最佳狀態、能量源源不斷的產出。

靈活適用的測試量程
1500V/20A的自適應量程，使得PROFITEST PV成為太陽能應用領域的通用測量?jī)x器。一方面，通過測量出峰值功率可以用于確定組件的轉換效率；另一方面，通過精確測量組件的IV特性曲線，能準確判斷被測組件和組件串的特性，因此該儀器非常適合作為精密測量?jī)x器應用于在科研和開發。

內部串聯阻抗Rs：?jiǎn)未螠y(cè)量足以確定
以往，不管是晶硅還是薄膜組件，至少需要獲取組件兩條在特定狀態下的特征曲線才能確定組件的內部串聯阻抗，費時費力。

PROFITEST PV 1500開創了通用測試領域的新標桿，安全、高效的測試方法，
偏重實際應用的報告編輯、數據處理功能、出眾的工程學設計。

■ 可測量短路電流Isc，開路電壓Uoc，瞬時組件值, Pmax, 內部串聯阻抗Rs，內部并聯阻抗Rp
■ 可顯示（計算后）參數包括：峰值功率Ppk內部串聯阻Rs，內部并聯阻抗Rp，瞬時Upmax, Ipmax, Pmax, Uoc, Isc, FF,Tmod, Tref, Eeff，IV特性曲線圖。
■ 即時數據轉換為STC（標準狀態）下的數值
■ 最大測量電壓可達1500V DC，電流20A DC，功率20KW

■ 功率和溫度測量采樣開爾文四線法確保高精度

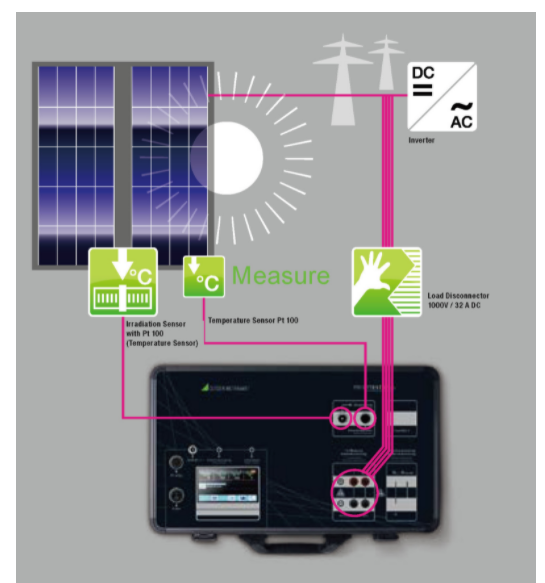

■ 標準輻照度傳感器內置Pt1000溫度探頭，含裝配接頭及10米連接線
■ 實時輻照度測量，毫秒內的輻照度變化可以響應
■ 內部可存儲幾千組測試數據
■ 不間斷顯示溫度和輻照度值
■ 輻照度傳感器的溫度和組件背面溫度的分開測量確保了測量的準確性
■ 通用的參考組件接口可以方便更換市場上其他廠家的參考組件
■ 可以通過連接電腦實現長時間自動測量，測試間隔可調
■ 標配外部電源適配器以便于長時間測量
■ 開放式界面可以實現特殊應用下的操作
■ 完整的模組及客戶數據庫實現設備和PC的交互傳輸

容性測量方法：高精度的解決方案

PROFITEST PV 1500 的一個很重要的特色在于采用電容法測試，可實現多種型號組件的測量，更重要的是確保了測試的精度，無視輻照度變化的影響。

■ 相對傳統的測試方法，我們的儀器采用高穩定的容性負載測試方式來獲取IV特性曲線，提供了精確度
■ 傳統的測試方式，一次測量基本需要10s-30s時間，即便是毫秒內輻照度也有可能有近百W/m2的變換，更別說幾秒鐘，因此傳統的測試方式由于測試時間的延長導致了測試精度的急劇下降。

將干擾因素降到最低的完整特征曲線跟蹤

容性負載測試方式之前在學術界引起廣泛關注，今天PROFITEST PV 1500已將此技術發揚光大:

■ 一方面，跟蹤光伏組件、組件串、組件陣列的IV特征曲線不能過快，以避免組件本身的容性或感性對于測試結果的影響，

■ 另一方面，過慢的測量會因?yàn)檩椪斩鹊乃蚕⒆兓瘜?duì)結果造成影響。

運用容性測試方法的PROFITEST PV 1500測試儀，0.5s內完成測試，最大限度減小以上的可變因素對于測試結果的影響，保證了測試精度的可靠性。
