MX (15-270kVA)

• 高功率交流和直流電源：用于頻率轉換 和產品測試的可編程交流和直流電源

• 可擴展的功率級別：單個裝置可用的輸 出功率為15、22.5、30、和45千伏安，
根據需要將多個裝置配置功率可達135千伏安或更高

• 單相或3相模式：在MX22.5、MX30-3Pi 和MX45-3Pi上的相位模式編程允許
選擇單相或3相輸出模式

• 任意波形和諧波波形：用戶定義電壓波形和失真編程

• 可在AC模式下自動切換電源模式和儲能模式，以提供再生能力，在儲能模式下
可將100%的額定輸出功率返送回電網（-SNK選件）

• 遙控：用于自動測試的標準配置與
RS232C與USB接口，IEEE-488與LAN接 口為選件。


MX 系列

   MX系列由多功能高功率交流和直流電源系統組成，提供了用于自動測試設備和產品測試的可控制交流和直流輸出。
   這個包括了廣泛范圍的交流和直流電源的高功率交流和直流測試系統成本不高。使用先進的脈寬調制轉換技術，MX系列結合簡潔、穩定和高性能到一個緊密的座地式機箱，體積不大于一個典型的辦公室復印機。已經實現更高功率密度而不需要采取其它的冷卻方案或附加的安裝配線。
   只需推動MX15、MX30或MX45裝置到規定的位置（使用內置的輪腳），插上電源，MX系列就可以工作了。

簡單的操作
   MX系列可以完全由面板控制器上的菜單控制操作。從背光的液晶顯示器顯示了菜單、安裝數據和測量的數據。支持IEEE-488、 RS232C、USB 和局域網接口及常用自動測試設備編程環境的儀器驅動程序。這使MX系列能容易地被集成到自動測試系統中。
   對于高級的測試應用，可編程控制版本完全隨意地生成波形、實現時域和頻域的測量，及獲取電壓和電流波形。

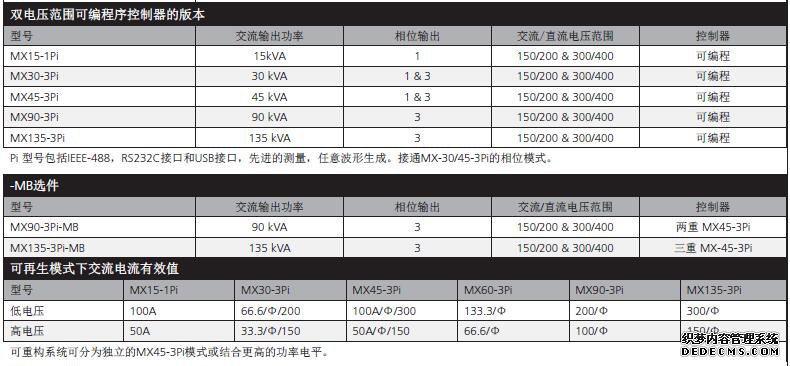

配置
   MX15可實現15千伏安的單相輸出，MX30達到30千伏安，MX45達到45千伏安。兩者都可以在交流模式用單相或3相輸出。在直流模式，可用50%的交流功率。在MX-P模式，支持交流+直流模式。
   如需更高的功率，可選用MX90和MX135。多機箱MX45系統一直在3相輸出模式運作。多重配置的MX90和MX135模式（MB指定）提供多控制器，允許分離高功率系統成為2個或3個獨立的MX45裝置以獨立應用。多重配置系統提供了比通常的電源系統更高的靈活性。

產品評價和測試
   越來越多的，高功率設備和裝置制造商需要在一個廣泛的輸入電壓范圍下評價和測試它們的產品。MX系列內置的瞬態輸出發生器和讀取測量結果的能力構成的強有力的、易于使用的集成系統提供了這個方便。
   MX系列電源同時具備供電和儲能能力，即支持雙向電流流動。MX放大器可以顛倒交流輸入電壓和電流的相位關系，將電能反饋給電網。這種運行模式在對向電網反向輸送電能的并網產品進行測試時特別有用，例如對聯網/離網的光伏逆變器等靜態功率轉換器的頻率變化、電壓瞬變、直流注入和諧波敏感性進行測試。

航空電子設備
   輸出頻率范圍達到819赫茲（或用HF選項達1000赫茲），MX系列十分適合航空應用。精確的頻率控制和準確的負載調節率是這些應用的關鍵。可用的IEEE-488接口和可編程儀器標準指令命令語言SCPI使其易于集成到現有的自動測試設備系統中。MX系列消除了幾個附加測試部件的需要，節約了成本和空間。常用設備驅動的編程環境如National InstrumentsLabView™可用于加強系統的集成化。

標準測試
   當政府要求加強產品質量標準時，標準符合測試成為越來越多制造商的一個需要。MX系列被設計符合國際電工技術委員會IEC61000、3-2、3-3、3-11、3-12測試標準中對交流電源的要求。

電壓范圍的選擇
   MX30和MX45可以輸出150Vrms的線電壓和300Vrms線電壓。三相時可輸出260Vac或520Vac的相電壓，如需二種輸出模式可選配編程范圍改變選件（-R），它提供了兩種輸出的切換功能，Pi版本提供標準的雙電壓范圍。直流輸出模式改變150V交流范圍到200伏直流范圍；300伏交流變成400伏直流。
   對于應用要求超過300V線-中（或520V線-線），可選配HVZ選件，它可以提供400V線-中和693V線-線輸出范圍，僅供交流模式使用。

多箱配置
   對高功率應用，2個或3個MX45箱架可以連接起來提供90到135千伏安的3相電源。MX90和MX135系統一直為3相運作。用戶自定義配置請聯系銷售。

高峰值因子
   峰值因子高達3.6，MX系列交流源能輕而易舉地地驅動難以達到電源要求的非線性的負載。很多現代產品用開關電源供電，它們趨向于拉高重復的峰值電流。MX30-3Pi 能驅動高達每相240安重復峰值電流（150伏交流范圍）并可處理3相負載。

遠程控制
   標配RS232C 與 USB 選配 IEEE-488 與局域網遙控接口，允許外部計算機編程控制所有儀器功能。使用常用的SCPI命令協議編程。

應用軟件
   支持Windows應用軟件。這個軟件不需要開發任何客戶代碼即可容易的控制電源的所有功能。通過這個GUI編程可以使用如下功能：
• 穩態輸出控制（所有參數）
• 創建、運行、存儲、重裝載和打印瞬態程序
• 產生和存儲調諧波形[僅Pi]
• 產生和存儲任意波形[僅Pi]
• 測量并記錄測得的標準數據
• 捕獲和顯示輸出電壓和電流波形[僅Pi]
• 測量、顯示、打印和記錄調諧電壓和電流測量數據[僅Pi]
• 顯示IEEE-488、 RS232C、 USB和LAN
總線上交流電源的情況幫助客戶開發自己的測試程序

諧波生成功能
   使用最新的數字信號處理技術，MX系列可編程控制器可以產生諧波以測試諧波承載能力。Windows圖形用戶界面程序能用于定義諧波振幅和相位多達50次。波形數據點由GUI通過IEEE-488或RS232C總線產生下載到交流源。多達200個波形能被存儲在非易失性的存儲器上并可被用戶命名。
   任意波形生成能力使得交流電流可以模擬實現和生產環境中電網的真實情況。

任意波形生成
   使用附帶的GUI軟件或定制軟件用戶還可以定義任意交流波形。該任意波形數據輸入法可指定特定的波形數據值，模擬交流異常情況。除了提供一套定制波形外，GUI軟件還可以將數字示波器上采集的真實波形下載到交流電源的其中一個波形的存儲器內。
   有了這種儲波形發生功能，MX可以在工程和生產環境中靈活地模擬真實交流電力線路條件。

MX系列-產生交流和直流瞬態
   MX系列控制器有一個強力的交流和直流瞬態產生系統，允許產生復雜次序的電壓、頻率和波形。這進一步加強MX模擬交流線路情況或直流干擾的能力。當結合多相任意波形能力，交流和直流輸出潛力就真正被擴展了。瞬態發生器可被獨立地控制3個相位同步。準確的相位角控制和同步的瞬態列表執行使得交流電源具有無可比擬的精確性。

   瞬態信號編程可通過前面板輕松實現。前面板菜單布局清晰，可逐步引導用戶輕松完成整個瞬態信號定義過程。前面板提供了一個方便的編程瞬態序列列表，并可以執行瞬態信號啟動、停止、中止和恢復等操作。它還可將自定義瞬態信號序列保存到非易失性存儲器上，以便即時調用或稍后執行。附帶的圖形用戶界面程序支持通過類似于電子表格的數據輸入來定義瞬態信號并在磁盤上創建常用瞬態程序庫。

   瞬態編程容易從面板上清晰地列出菜單指引用戶完成瞬態定義過程實現。

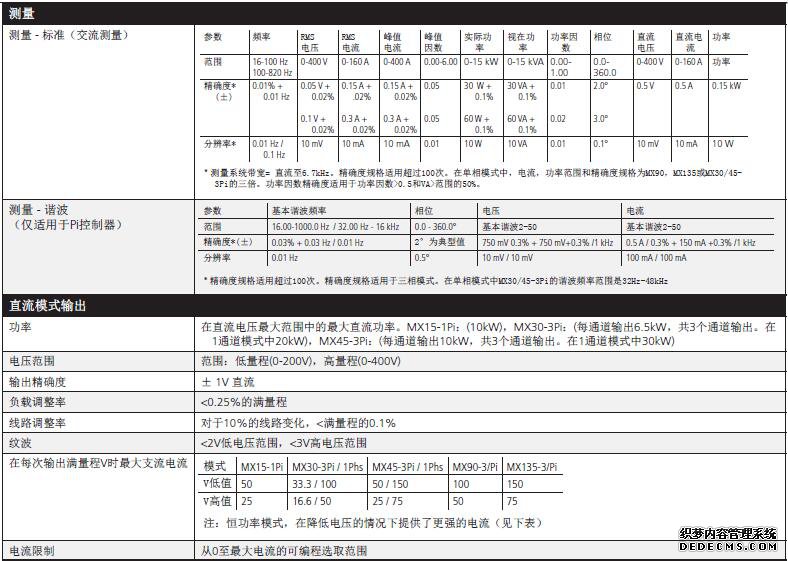

MX系列-測量和分析
   MX系列遠不僅是一個可編程的交流、直流或交流+直流電源。它也包含一個基于數字獲取系統的高級數字信號處理器，這個處理器持續地監視所有的交流源和負載參數。這個數據獲取系統形成了所有測量和分析功能的基礎。這些功能是可從面板上和MX系列（不包括MX15系列；使用2條線顯示在下面展示）的遠程控制接口上使用。

方便的測量[所有控制器]
   常用的交流和直流測量參數被數據獲取系統自動地提供。這些數值以數字的形式在面板的液晶顯示器上顯示。測試的數據包括：頻率、有效電壓、有效電流、峰值電流、峰值因數、真實功率（W）、視在功率（VA）和功率因數。

諧波分析
   MX系列提供基波電壓和電流（三相輸出型號，最高16 kHz）高達50次諧波的詳細幅值和相位信息。用戶既可以表格或圖的形式將諧波分量顯示在前面板液晶顯示屏上以便為操作員提供即時反饋，也可以在附帶的圖形用戶界面程序上顯示、打印和保存諧波測量數據，然后根據諧波數據計算電壓和電流的總諧波失真。

波形獲取
   測量系統使用一個4K深采樣緩沖區對電壓和電流波形進行實時數字化。該時域信息提供關于電壓和電流波形的詳細信息。波形采集可以在指定相角處或通過瞬態程序來觸發，以相對于交流電源輸出精確定位采集波形。

    面板上的液晶顯示器用光標讀出器捕捉波形（不包括MX15）。GUI編程界面也允許獲得波形數據以被顯示、打印和保存到磁盤。

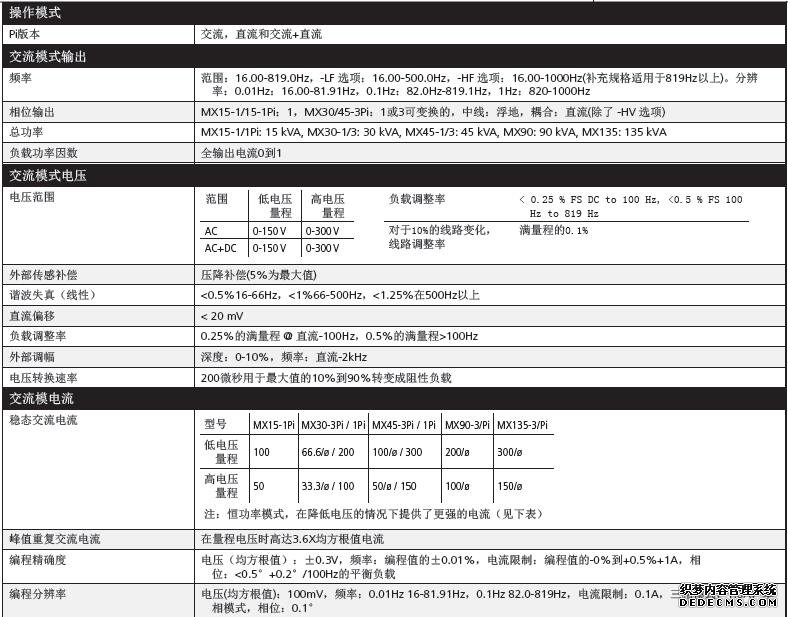

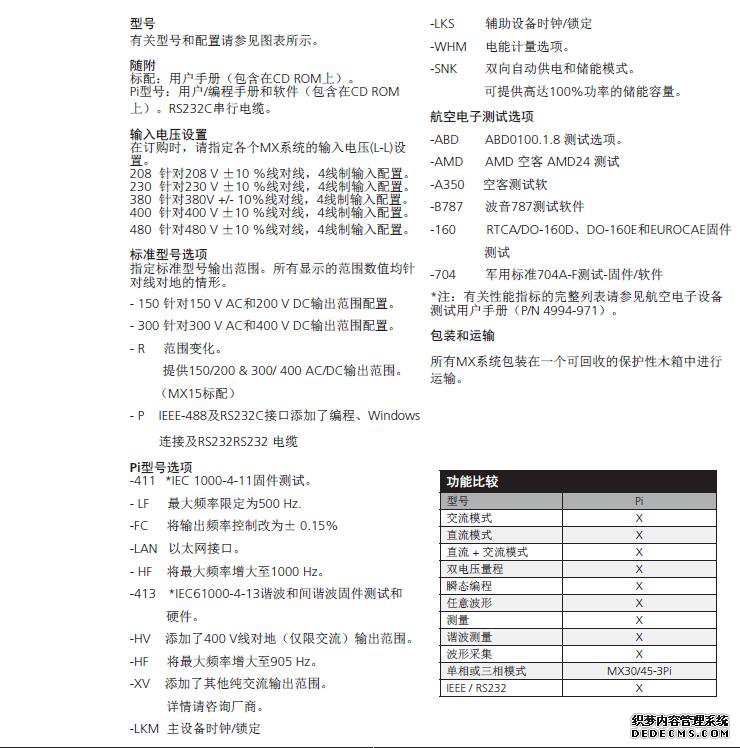

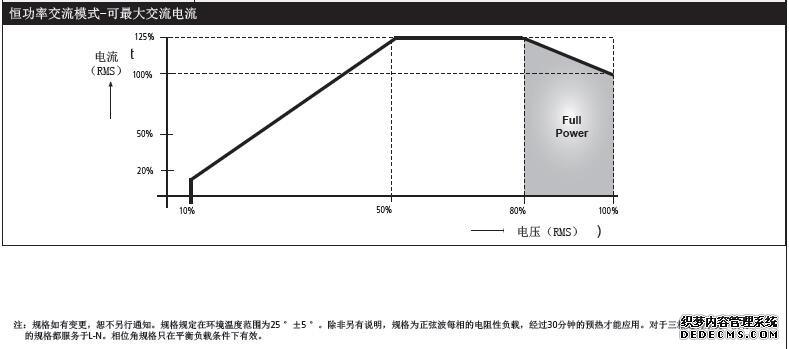

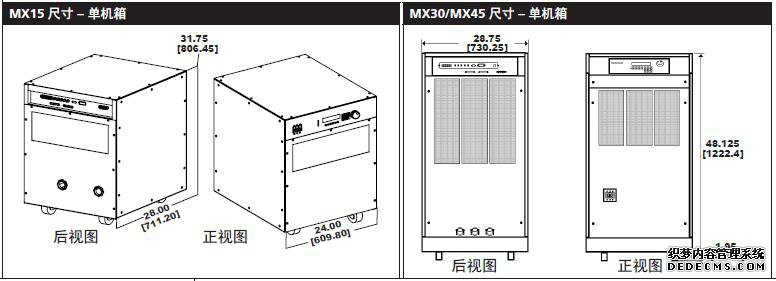

MX 系列 II : 規格說明書
