數字集成電路（IC）在能力和應用方面繼續快速增長。這種改進很大程度上歸功于新的加工技術，包括更小的特征尺寸、更大的晶體管數量和更大的芯片尺寸。隨著這些趨勢的出現，電源電流和電流階躍負載也隨之增加，同時電壓降低，調節容差更為嚴格。
在本文中，使用一個額定為500-a峰值電流的Pro 1000RS slammer進行了一系列測試，包括在穩壓器輸出端精確測量電壓的遠程傳感能力（被測設備或DUT是一個從12-V輸入端操作的多相穩壓器）。使用圖1所示的測試設置，將按照以下規范測試DUT：
?標稱0.90 Vdc（最小0.70 V，最大1.10 V）
?最大電流255 A
?最大步長175 A，偏移80 A。

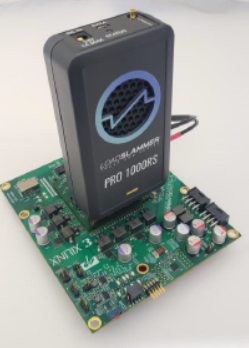

Fig. 1. LoadSlammer Pro1000RS connected to DUT.

不同數字IC制造商的測試條件或變量的特異性水平和數量可能會有很大差異。
添加和執行測試
LoadSlammer測試工具將AFE（模擬前端）與刺激和測量功能集成在一起。只需將LoadSlammer USB接口連接到您的PC。然后，您就可以通過圖形用戶界面（GUI）控制LoadSramer。
使用該軟件，測試可以單獨執行，也可以組合成一個自動化的測試序列。測試選項包括瞬態測試、阻抗、延遲、脈沖串和帶定時器的直流負載。

瞬態試驗

對于大多數開關穩壓器，在線路和負載調節特性化之后，下一個性能測試通常是簡單的階躍負載測試。略微穩定的調節器（相位裕度較差的調節器）在階躍變化期間通常會顯示振鈴和超調，輸出濾波器和解耦解決方案也不充分。圖2顯示了LoadSlammer執行階躍負載測試的配置。

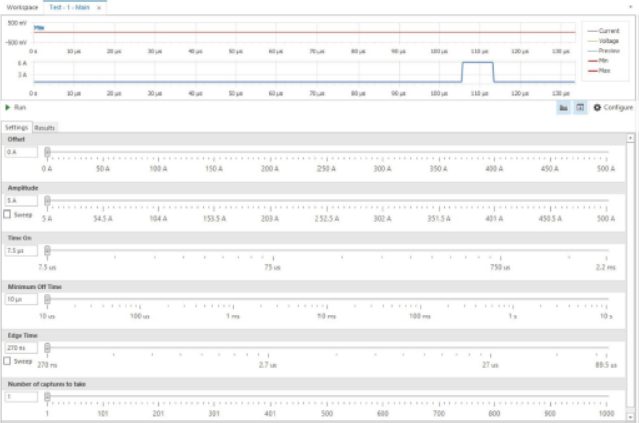

Fig. 2. LoadSlammer settings for a step-load test on the DUT.

在圖2中，偏移量是用于測試的最小電流。振幅是加載步長的大小，并添加到偏移。打開時間是編程脈沖寬度。除非重復，否則每個測試都會進行單個脈沖和捕獲。在多次捕獲之間使用最小關閉時間，以減少砰擊MOSFET中的損耗。邊緣時間是當前步驟的上升時間。最后，捕獲的數量允許每個測試最多捕獲1000個捕獲。
在圖3中，測量結果顯示在頂部的電壓圖中，顯示VDroop和VLiftOff線作為參考，以及編程的延遲時間和電流脈沖。VDroop和VLiftOff可能會因VR輸出紋波以及PWM周期中出現該步進的位置而異。多次捕獲將有助于找到最小值和最大值，
選擇設置后，在DUT通電的情況下，點擊Run（運行）按鈕啟動測試。完成后，選擇Results選項卡以查看如圖3所示的屏幕。

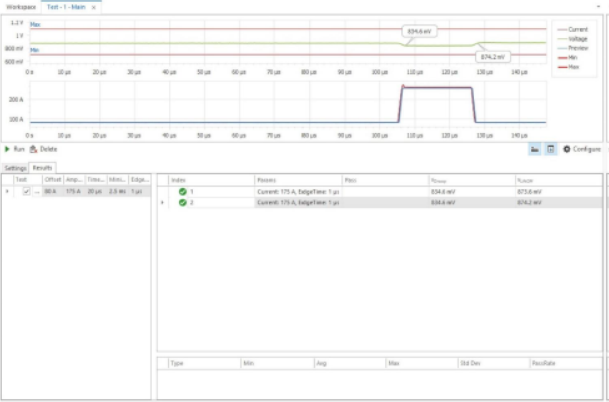

Fig. 3. Test results for the step-load test on the DUT.

在圖3中，電壓顯示中的綠線顯示輸出電壓，包括負載階躍期間的最小值和負載釋放期間的最大值。紅色電流波形疊加在編程波形上。測試配置列表顯示在左側框中，其中包含該運行的測試設置、時間和日期戳，并有一個復選框選擇要在右側部分中顯示的測試。
單個捕獲列在右側，可以根據頂部的列進行排序。右鍵單擊任何捕獲都會打開一個選項，以導出到CSV文件。
可以通過左鍵雙擊所需捕獲打開波形縮放窗口?？s放是通過將光標放在圖形圖例的數字區域并上下滾動鼠標來完成的（圖4和5）。

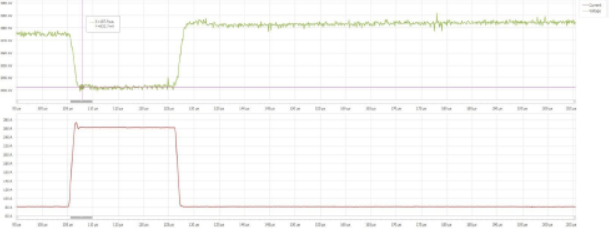

Fig. 4. Transient waveform measurement, partially zoomed in.

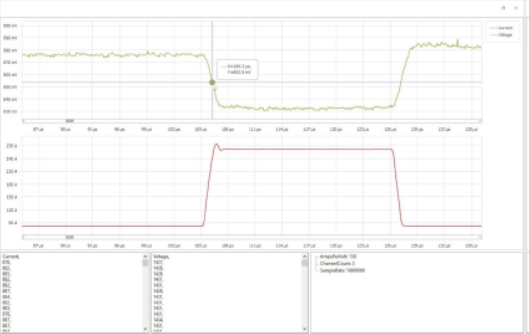

Fig. 5. Zooming-in on waveforms from the step-load measurements in Fig. 4.

當鼠標光標移動到圖形區域時，測量光標會自動顯示。除這些選項外，振幅和邊緣時間都可以掃描。選中其中一個上的“掃描”框?qū)⒋蜷_掃描范圍和掃描點數的菜單。
從圖5中的波形可以觀察和測量下垂和升力的形狀。
1000RS開關在正轉換率方面有實際限制，正轉換率取決于輸入電壓和連接器/PCB電感。對于0.90-V調節器示例，邊緣速率在大約200 A/μs后下降。對于上述175-a步長和1-μs邊緣時間（175 a/μs）的示例，這不是問題。然而，如果需要更快的回轉速度，可以并聯兩個或三個砰擊器，以降低總電感。負轉換速率不受連接器阻抗的影響。

脈沖序列

脈沖串測試是對固定偏移量和階躍幅度的瞬態測試的自動掃描，但要在一系列頻率和占空比上進行。這可用于確定電壓調節器響應中是否存在薄弱區域。除偏移、振幅和捕獲外，以下參數也可以調整：
?頻率可以選擇為固定值或掃描范圍（復選框）。掃描可以是線性的或?qū)?shù)的，并且可以指定點數。
?工作循環可以類似地指定為固定或掃掠。通過這種方式，可以掃描頻率或占空比，也可以同時掃描兩者。
?打開時間指定每組參數的測試/停留時間。
測試運行時，“結果”選項卡將顯示進度。如果粒度需要多個點，則總捕獲數通常為數百或數千。對如此多的捕獲進行審查將是不必要的繁瑣。

幸運的是，有兩個有用的選項可以幫助分析。如前所述，其中一個選項是導出到CSV文件，在該文件中可以操作和顯示數據。第二個強大的選項是3D圖形，通過單擊帶有三個箭頭的符號可以訪問該圖形（圖6）。

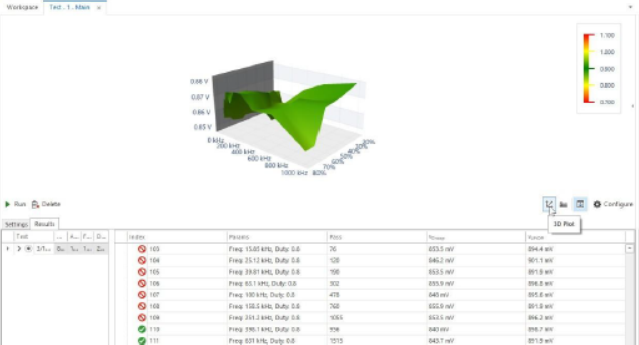

Fig. 6. The results of pulse train testing may be displayed in the form of a 3D graph.

3D圖形顯示電壓（在垂直軸上）與占空比和頻率（水平軸）的比較。使用鼠標，圖形可以向任何方向旋轉并放大或縮小。這將快速顯示問題區域所在的位置。
圖形右側是窗口邊緣的一個小箭頭，用于訪問兩個選項卡。“視圖”選項卡允許快速縮放以及水平和垂直偏移。
數據選項卡允許選擇要顯示的數據，VDroop或VLiftOff。提供了一個附加選項，用于顯示每個脈沖序列平均值、最小值或最大值的數據。
參考我們的評估委員會，圖7和8包含VDroop和VLiftOff的3D繪圖。

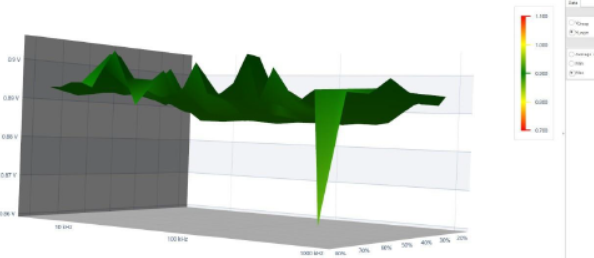

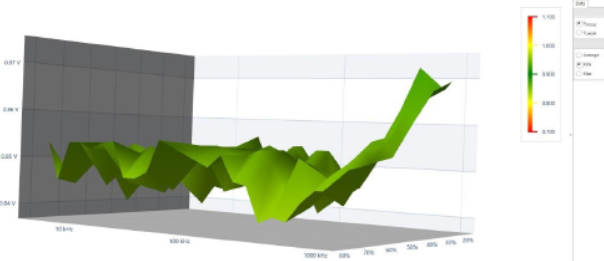

Fig. 7. 3D plots of VDroop minimum with an 80-A offset and a 175-A amplitude.

Fig 8. 3D plots of VLiftOff maximum with an 80-A offset and a 175-A amplitude.

觀察上述兩個圖，我們發現最大的異常發生在高頻。一個好的后續措施是縮小頻率范圍，例如將其限制在100 kHz及以上。同時，在頻率和占空比中選取更多測試點可能會揭示更多細節。接近標稱500 kHz開關頻率可能是一個因素，但可能會指出輸出濾波器諧振或其他原因。
在某些情況下，使用單一頻率和占空比的脈沖序列測試子集可能會有好處。由于瞬態測試僅為單個脈沖，因此一系列脈沖可能會揭示更多有關調節器操作的信息。圖9中再次顯示了評估板的測量結果，這一次是以5-kHz速率（D=10%）使用20μs脈沖串。

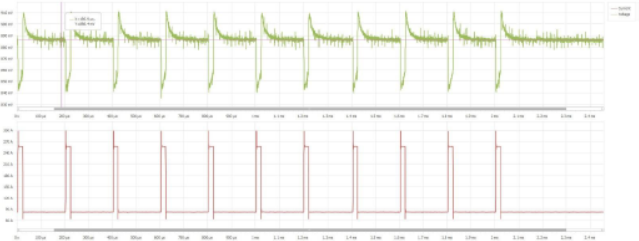

Fig. 9. Results of pulse train testing with a pulse train featuring a single pulse frequency and duty cycle.

注意，與用單脈沖波形獲得的結果相比，電壓波谷有相當大的傾斜，同時還有擴展的升力過沖。這可能不是性能問題，但可能是一個有用的觀察結果。
LoadSlammer 瞬態負載測試工具可確保數據完整性和低功耗。該工具通過一個開發套件提供電源測試，并提供OCP重試和熱測試。測試工具具有經過驗證的連接器系統，可快速評估多塊板。該測試工具用于DC-DC電源，系統和CPU / GPU / FPGA / ASIC / ASSP等應用。
