本文介紹如何實現標準中最難實現電壓波形 (依據EN50155:2017 13.4.3 測試解決方案)。

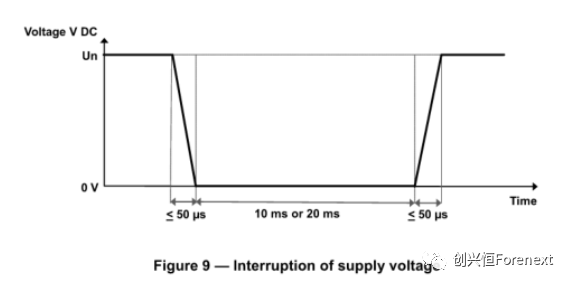

EN50155:2017 13.4.3.4 電源電壓中斷測試試驗波形，要求50uS 完成電壓變化，電壓變化速度越快越好，如下圖。

我司提供的設備和測試方案，通過實測和反復驗證，可以做到5Vdc/us 速率變化，并且具備極小過沖和下沖。僅需20us即可實現0-110Vdc變化，優于EN50155:2017 13.4.3規定的小于或等于50us變化時間。

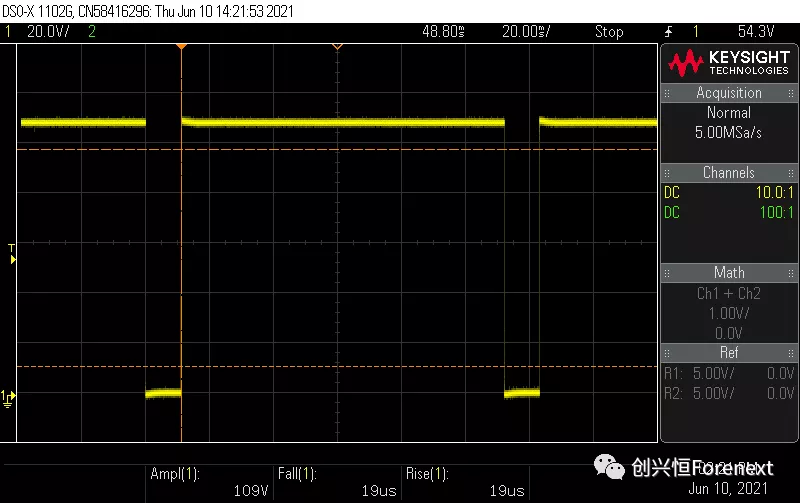

1.DIP 持續時間 10ms, 間隔 100ms

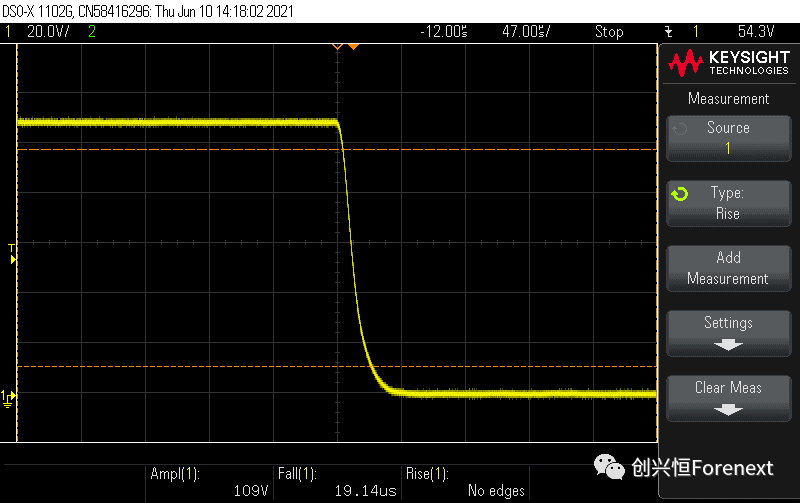

2. Tf 時間為19.14，小于規定的<= 50uS

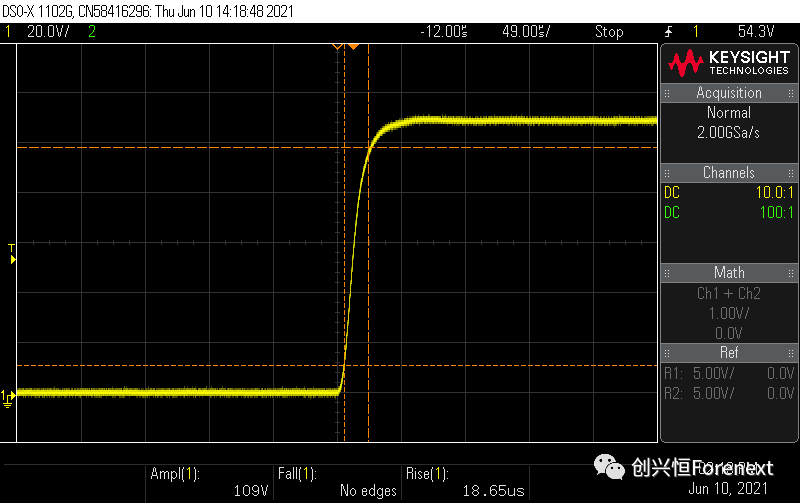

3. Tr 時間18.65us 小于 50us
