便攜式交直流充電樁系統介紹

1.1.    系統概述

       便攜式充電樁測試系統是我司為交直流充電樁提供的系統解決方案，主要應用于現場充電樁入網檢測、計量、年檢等項目測試，測試對象包含交流充電樁、直流充電樁兩種?？蓪?shí)現待測設備的互操作性、協議一致性、計量檢定等方面的測試。
       在整個測試過程中，系統按照預先選定的試驗項目進行流程化測試，并自動記錄測試數據、分析數據、一鍵生成報表，真實的實現了全自動化測試，大大提升測試效率，為充電樁的入網檢測及年檢提供可靠的測試依據。

技術方案

2.1.    方案概述

2.1.1.    系統工作原理

        電氣性能檢測可滿足：7.5kW及以下直流充電樁和1-40A交流充電樁的型式檢測要求，可實現自動導出測試報告，對充電設施的電性能指標實現自動化測試，滿足充電樁電氣性能一鍵測試的要求，尤其適于對充電裝置的入網檢測、工程驗收等領域，同時滿足充電樁互操作性和協議一致性測試的要求，為充電樁的入網檢測及驗收提供可靠的依據。

系統方案如下圖：

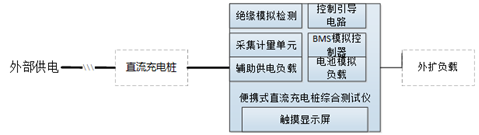

                                      便攜式直流充電樁測試設備

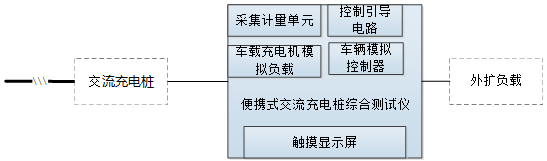

                                      便攜式交流充電樁測試設備

主要設備如下表：

2.1.2.結構尺寸

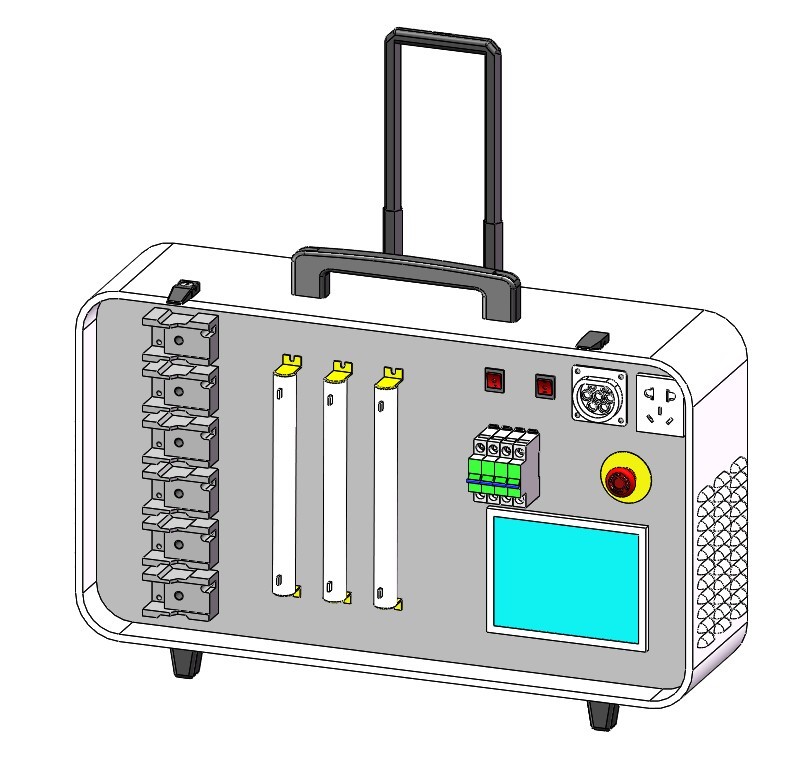

     測試設備內部圖，接線端子、負載等均位于蓋板下方，實際不可見。

     便攜箱尺寸：寬/高/深853mm×480mm×240mm.
