BMS測試系統方案，電池模擬器

基于BMS測試平臺軟件，根據客戶的不同測試需求，定制非標測試裝備和系統。
測試方案可涵蓋BMS生產、制造和檢測領域的各工站，例如BMS FCT、BMS EOL、模組產線來料檢驗等，并具備和工廠MES系統對接的能力。
按需開發定制化基于BMS測試平臺軟件，根據客戶的不同測試需求，定制非標測試裝備和系統。
測試方案可涵蓋BMS生產、制造和檢測領域的各工站，例如BMS FCT、BMS EOL、模組產線來料檢驗等，并具備和工廠MES系統對接的能力。

■目前具備以下常見項目的成熟測試方法：
●條碼掃描、燒錄和校驗
●電芯、電池組模擬
●端口/測試點信號電壓、信號波形測量
●特定故障信號注入
●高低邊驅動測試
●數字、模擬輸入輸出信號測試
●絕緣電阻檢測功能的校準與測試
●電壓、電流檢測功能的校準與測試
●通信性能和可靠性測試（串口、CAN、LAN等）
●溫濕度檢測性能測試
●功耗及效率測試

系統構成

BMS測試系統采用模塊化平臺設計，系統由自主研發的功能板卡、設備和各種標準設備組成， 通過軟件平臺完成各功能板卡和設備的協同配合，

從而實現系統各項測試功能。根據客戶需求，可 以靈活配置系統中的設備和板卡，在已有的系統上可以很方便地對功能進行擴展或裁減。

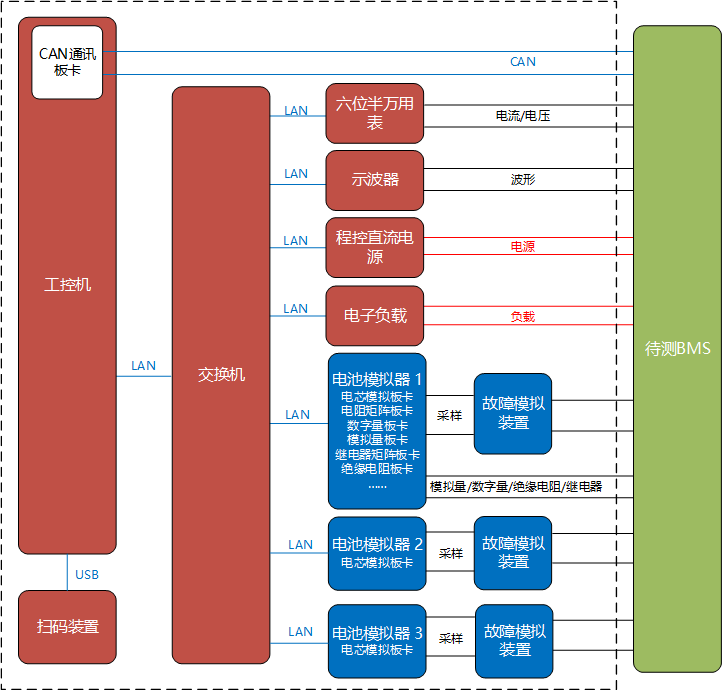

BMS產品的FCT系統的示例，其中紅色部分為標準儀器設備，藍色部分為裝有自制 功能板卡的電池模擬器以及故障模擬裝置。
