如何驗證英國比克科技（Pico Technology）射頻信號合成器AS 108或其它射頻信號合成器的停延時間（dwell time）設置參數？

方法之一是可以利用PicoScope示波器及其標配軟件PicoScope 6或者PicoScope 7中的高級函數功能對頻率參數進行追蹤并顯示。

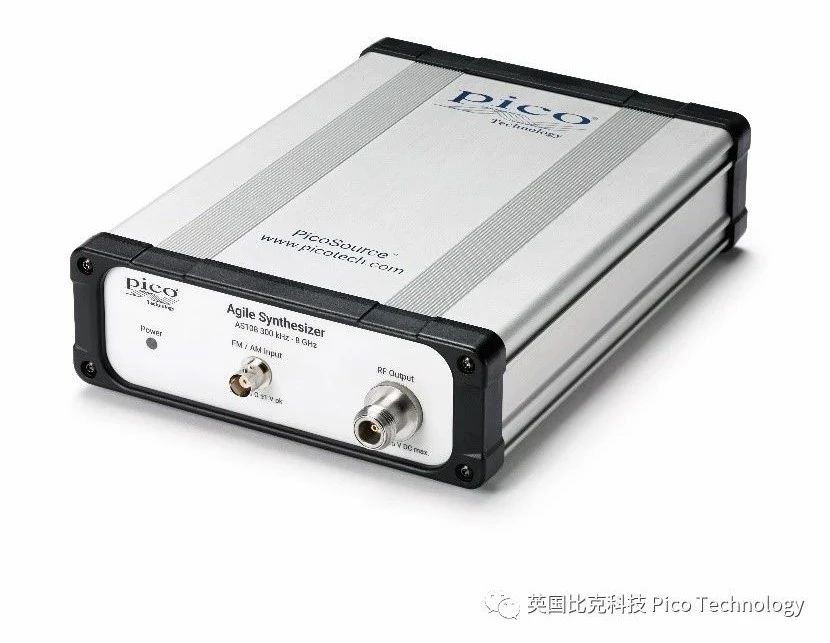

如下圖1所示為英國比克科技（Pico Technology）的射頻信號合成器AS108，它是一種緊湊的、低成本的、基于PC的、能快速建立的射頻信號源。

頻率范圍300KHZ到8GHz，能產生正弦信號、進行連續(xù)或跳躍參數掃描，并可實現AM、FM和PM調制。

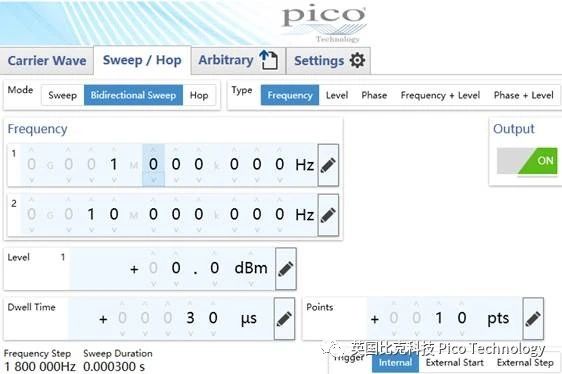

下圖2所示為其軟件PicoSynth2設置界面,圖示界面設置為雙向頻率掃描，掃描范圍為1MHz到10MHz，點數為10，頻率停延時間（Dwell time）為30uS。

圖1 AS 108射頻信號合成器

圖2 PicoSynth2軟件

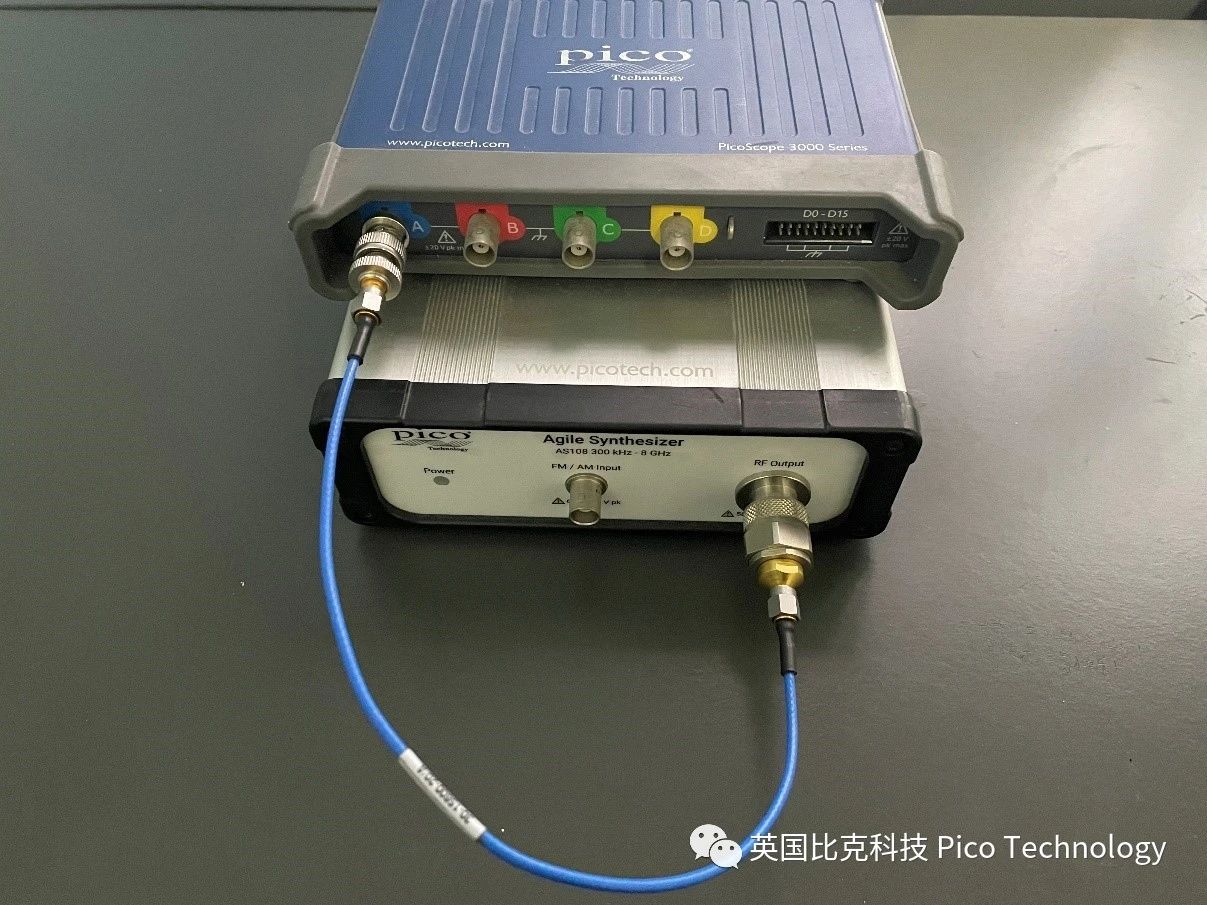

將射頻信號合成器的輸出連接到PicoScope的CH A通道，如下圖3所示。

圖3 連接AS108和PicoScope 3406D示波器

打開PicoScope所標配的PicoScope 6軟件，在Tools/Math Channels下創(chuàng)建高級函數Freq以實現對當前采集到的波形的頻率參數圖形化動態(tài)顯示。

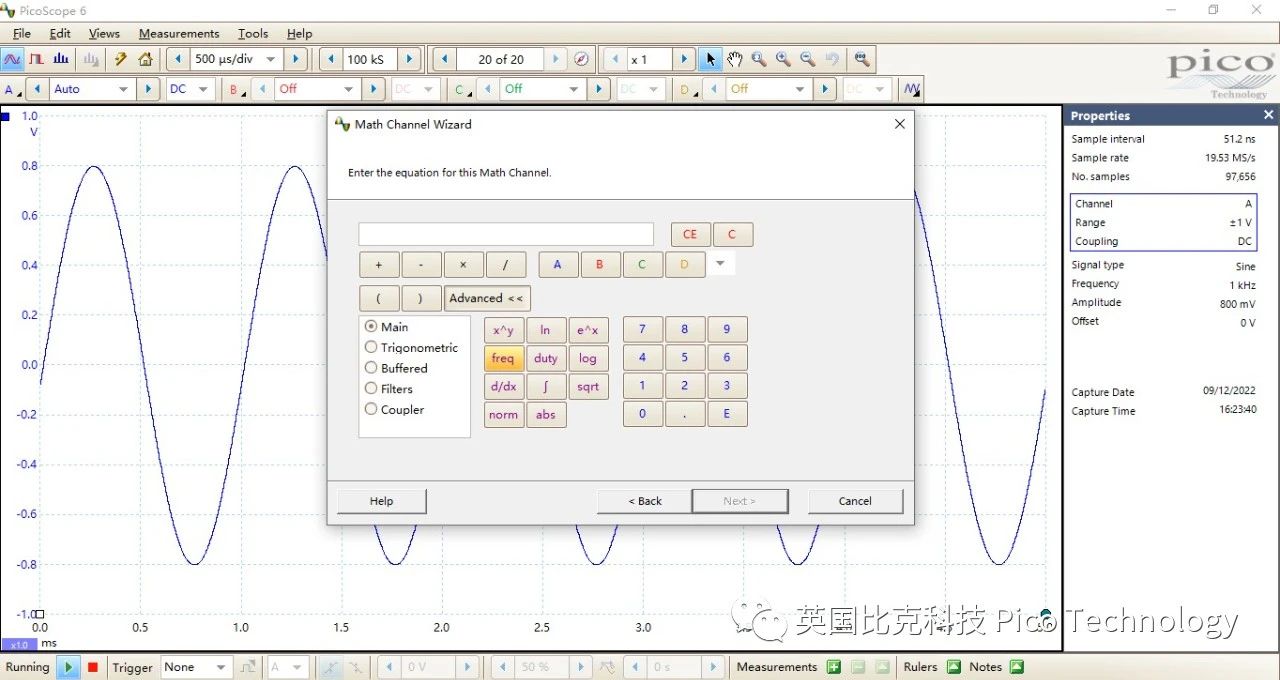

下圖4為設置Freq高級函數的界面。

圖4 在PicoScope 6中設置Freq高級函數

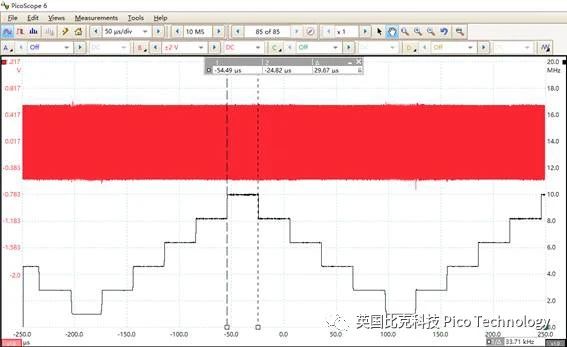

下圖5的上半部分紅色波形為AS 108的輸出波形，下半部分黑色波形為Freq函數對AS 108輸出波形的頻率參數追蹤顯示，

Y軸（左側）顯示為頻率參數值，X軸為時間（與紅色模擬波形的時間關聯）。

用光標粗略測量可以看出Dwell time大約為30us，和設置的數值基本保持一致。

圖5 測量AS 108輸出信號的Dwell Time
