PicoScope? 9300 系列

產品特點

• 新式采樣示波器 20 GHz 帶寬 17.5 ps 上升時間

• 電學, 光學和TDR/TDT 模型

• 擁有業界最快的采樣率 NRZ和RZ眼圖和測量

• 串行 數據掩模庫和本地編輯 直方圖和統計測量

• 內置脈沖和時鐘發生器 數學計算 FFT和自定義公式

• 直觀的Microsoft Windows用戶界面

• 集成差分脈沖源 (PicoScope 9311)

• 時鐘恢復 (PicoScope 9302 and 9321)

• 光電轉換器 (PicoScope 9321）

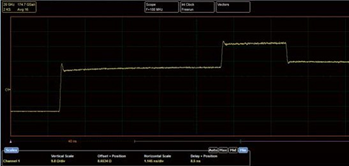

TDR/TDT 分析

PicoScope 9311 and 9312示波器內置差分階躍信號發生器用于時域反射和是與傳輸測量。

此功能可測試輸電線路、印刷電路 走線、連接器和電纜，分辨率可達15mm.PicoScope 9312 示波器提供外部隧道二極管脈沖頭，可以產生正負 200mV，上升時間 40ps的脈沖。

PicoScope 9311 示波器可以直接從其前面板上產生上升時間為 65ps 的大振幅差分脈 沖。它適用于反射和發射信號很小的TDR/TDT應用中。

PicoScope 9300 系列TDR/TDT型號包括具有 1ps分辨率和全面 校準的源糾偏，基準面和測量功能。電壓、阻抗和反射系數(ρ ) 可以依據時間或距離進行繪制。

PicoScope 9311 and 9312 提供一套全面的標準配件來支持你的 TDR/TDT測量。配件包括電纜，信號分配器，適配器，衰減器和負載和短路參考。

9.5 GHz 光學模型

PicoScope9321包括一個內置精密光-電轉換器。將轉換器的輸 出送入到示波器的一個輸入端 （通過可選的SMA脈沖成形濾波 器）PicoScope 9321 可以分析標準光通信信號，如OC48/ STM16, 4.250 Gb/s 光纖通道和 2xGB以太網。

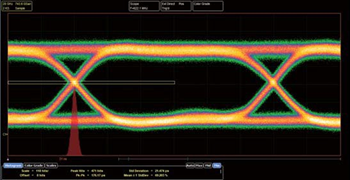

該示波器可以執 行具有光學參數自動測量功能的眼圖測量。其中光學參數包括：消光比，S/N比，眼圖高度和眼寬。示波器內置集成時鐘恢復模塊，用于串行數據11.3 Gb/s.該轉換器輸入接受單模式 (SM) 和多模式(MM)光纖，并且波長 范圍750至1650nm。

應用：

• 串行數據預一致性測試

• 電信服務和生產

• 高分辨率定時和相位分析

• 數 字系統和傳輸測量 自動化合 格/不合格極限測試

• 快速脈沖和邏輯表征

• 半導體特性
