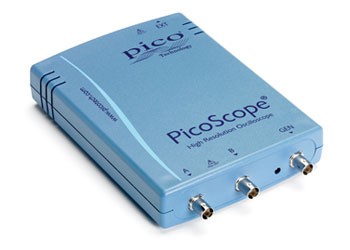

PicoScope4262

高分辨率示波器

通道：2

帶寬：5MHz

最大采樣：10MS/s

5MHz帶寬，精確測量模擬信號的攜帶式智能儀器。低噪聲雙通道示波器與頻譜分析儀；16位垂直分辨率；先進的數字觸發器。

• 用于模擬世界的數字示波器

• 大多數數字示波器都是為觀看快速數字信號而設計的。趨勢是僅使用新技術來提高采樣率和帶寬。然而，通過PicoScope 4262，我們專注于測量模擬信號的重要性：提高分辨率，改善動態范圍，降低噪聲和失真。

• ·雙通道示波器/頻譜分析儀

• ·16位分辨率

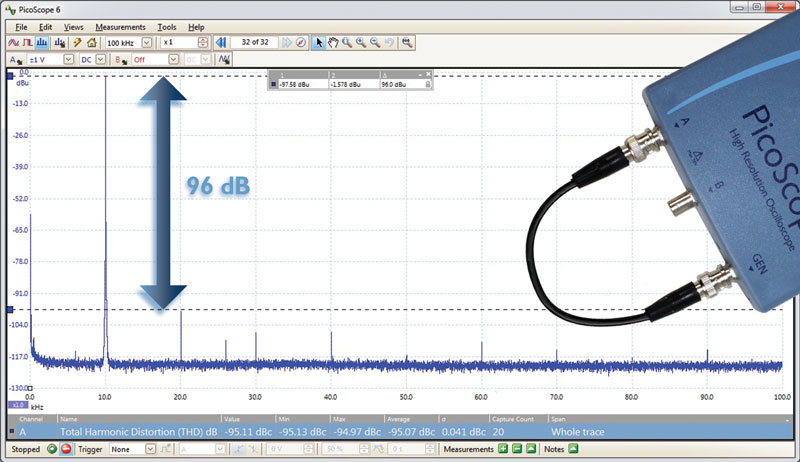

• ·低失真（96 dB SFDR）

• ·低噪音（8.5μVRMS）

• ·5 MHz帶寬

• ·16 MS緩沖存儲器

• ·低失真信號發生器

• ·任意波形發生器

• ·USB供電

• 結果是示波器/ FFT分析儀具有一定的性能水平，使大多數音頻分析儀羞愧但具有5 MHz帶寬，使其同樣適用于振動和超聲信號以及各種精確測量任務。

• 許多應用（如振動分析）需要在高采樣率下進行長時間捕獲，這需要深度捕獲存儲器。PicoScope 4262具有1600萬個采樣緩沖存儲器，因此可以以10 MS / s的速率捕獲長達100 ms / div的時基。如果您需要更長的時間，USB流模式可以直接進入PC內存。

•

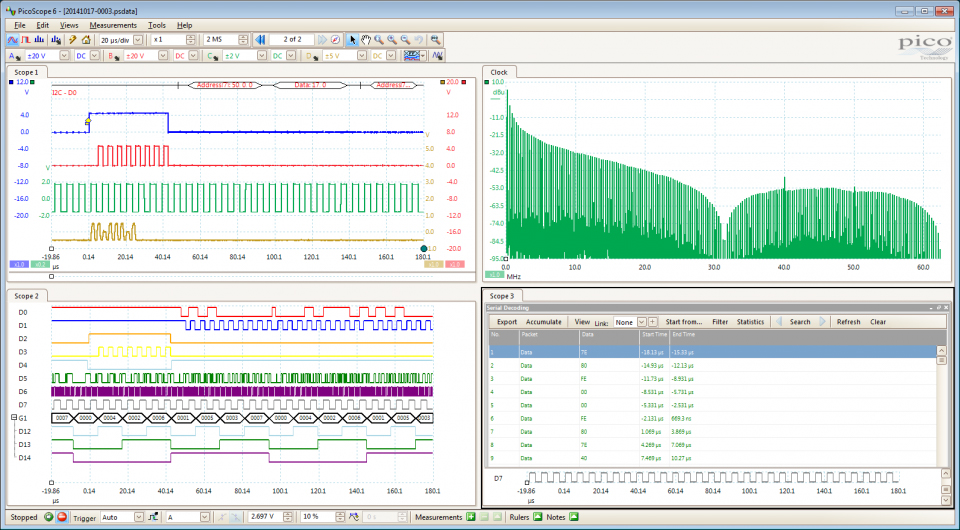

• 高清顯示

• PicoScope軟件幾乎將所有顯示區域都集中在波形上。這可確保一次看到最大數據量。與傳統的臺式示波器相比，可視區域更大，分辨率更高。

• 通過可用的大顯示區域，您還可以創建可自定義的分屏顯示，并同時查看同一信號的多個通道或不同視圖。如示例所示，該軟件甚至可以同時顯示多個示波器和頻譜分析儀跡線。此外，所示的每個波形都可以使用單獨的縮放，平移和濾波器設置，以獲得最大的靈

• PicoScope軟件可通過鼠標，觸摸屏或鍵盤快捷鍵進行控制。

•

• FFT頻譜分析儀

• 頻譜視圖繪制了幅度與頻率的關系，非常適合查找信號中的噪聲，串?dāng)_或失真。PicoScope中的頻譜分析儀采用快速傅立葉變換（FFT）類型，與傳統的掃描頻譜分析儀不同，它可以顯示單個非重復波形的頻譜。

• 全范圍的設置使您可以控制頻譜帶（FFT頻段），窗口類型，縮放（包括對數/對數）和顯示模式（瞬時，平均或峰值保持）的數量。

• 您可以顯示多個頻譜視圖以及相同數據的示波器視圖?？梢栽陲@示器上添加一套全面的自動頻域測量，包括THD，THD + N，SNR，SINAD和IMD。掩模極限測試可應用于光譜，您甚至可以一起使用AWG和光譜模式執行掃描標量網絡分析。

•

• 任意波形和函數發生器

• PicoScope 4262內置20 kHz函數發生器（正弦，方波，三角，直流電壓，斜坡，正弦，高斯，半正弦，白噪聲和PRBS）。函數發生器提供102 dB SFDR的出色正弦波失真性能。

• 除了設置電平，偏移和頻率的基本控制外，更高級的控制還允許您掃描一系列頻率。結合頻譜峰值保持選項，這為測試放大器和濾波器響應提供了強大的工具。

• 觸發工具允許在滿足各種條件時輸出波形的一個或多個周期，例如示波器觸發或模板限制測試失敗。

• 除了函數發生器提供的標準波形外，還可以使用16 bit / 192 kS / s任意波形發生器（AWG）創建自定義波形?？梢允褂脙?nèi)置編輯器創建或編輯AWG波形，從示波器軌跡導入或從電子表格加載。

•

• 高信號完整性

• 大多數示波器都是以低廉的價格建造的。我們的產品符合規范。

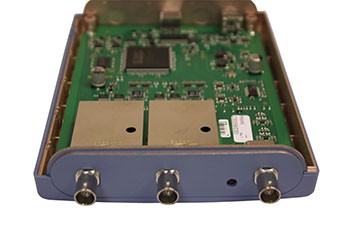

• 精心的前端設計和屏蔽可降低噪音，串?dāng)_和諧波失真。超過20年的高分辨率示波器設計經驗可改善脈沖響應和帶寬平坦度。

• 我們?yōu)楫a(chǎn)品的動態性能感到自豪，并詳細公布這些規格。結果很簡單：當您探測電路時，您可以信任您在屏幕上看到的波形。

•

• 可移植性

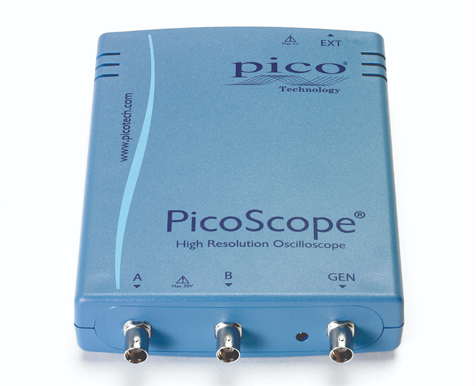

• PicoScope 4262示波器體積小，重量輕，便于攜帶，無需外部電源。

• 在實驗室中，他們占用了最小的工作臺空間，而對于移動中的工程師，他們整齊地滑入筆記本電腦包。

•
