主要參數
低成本、高分辨率 一次測量和記錄多達八個熱電耦
20 位分辨率和高精度
支持所有通用熱電耦類型 測量溫度范圍從 –270 °C 至 +1820 °C
內置冷端溫度補償 高達每秒 10 個測量值
通過 USB 連接和供電
可在單個 PC 上運行多個設備
提供 PicoLog? 6 數據記錄軟件和 PicoSDK?
與 Windows、Linux 和 macOS 兼容

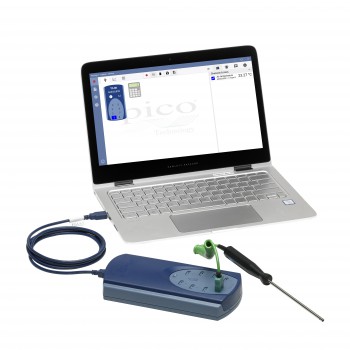

TC-08 熱電耦數據記錄器
該 USB TC?08 熱電耦數據記錄器可提供行業領先的性能和經濟高效的溫度測量解決方案。由于具有八個直接熱電耦輸入，該 USB TC?08 可以獲取精確、快速的讀數。此外，您可以在 一個 PC 上同時使用多達 20 個設備。通過使用適當?shù)臒犭娕侯愋?(B、E、J、K、N、R、S、T)，記 錄器可測量和記錄從 –270 °C 至 +1820 °C 的溫度。它從計算機的 USB 端口獲取電源，因此 無需提供外部電源。
溫度范圍廣
該 TC-08 熱電藕數據記錄器的設計目的是通過使用具有小型熱電偶連接器的任何熱電藕， 測量大范圍的溫度。Pico 提供各種使用的熱電藕（請參見 訂購信息）。 支持當今常用的各種熱電藕，可以對從 –270 °C 至 +1820°C 的溫度進行有效測量（實際溫 度范圍取決于正在使用的熱電藕）。 您還可以使用內置冷端溫度補償 (CJC) 電路作為第九個通道來測量環境溫度。

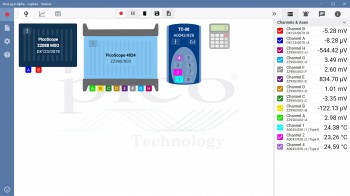

直觀的記錄器和通道設置 設備 視圖允許您通過簡單的方式設置多個通道獲取系統，并可 選擇同時使用多個不同的 Pico 數據記錄器。
PicoLog 可顯示每 個已連接設備的圖像，因此您可以方便快速地啟用或禁用通道和 設置它們的屬性。如果您需要8個以上的通道，只需將最多20個TC-08插入與PC相連的有源USB集線器網絡中，即可使用總共160個通道。您甚至可以混合并匹配不同的數據記錄器和Pico系列中的一系列PicoScope示波器，以構建靈活，可擴展的數據采集系統。
還要測量電壓和4?20 mA電流回路！

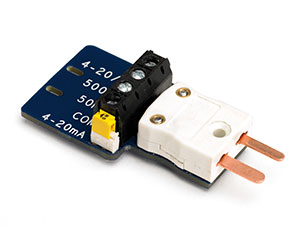

除了使用熱電偶測量溫度外，接線板還允許連接其他具有電壓或電流輸出的傳感器。可選的單通道端子板（請參閱附件）插入TC-08上的通道，并將其變成20位高分辨率數據記錄器。螺絲端子使電線無需焊接即可連接到數據記錄器。四個輸入范圍（±50 mV，±500 mV，±5 V和4-20 mA）允許測量范圍廣泛的其他傳感器和信號。
規格
| 硬件 | |
| 通道數量（單個設備） | 8 |
| 最大通道數量（最多使用20個設備） | 160 |
| 轉換時間 | 每個熱耦合通道100毫秒 CJC 為+100毫秒(如果所有通道用作電壓輸入，則可禁用) |
| 溫度精度 | 讀數總合的±0.2%和±0.5℃ |
| 電壓精度 | 讀數總合的±0.2%和±10μV |
| 過壓保護 | ±30V |
| 最大共模電壓 | ±7.5 |
| 輸入阻抗 | 2MΩ |
| 輸入范圍（電壓） | ±70mV |
| 分辨率 | 20位 |
| 無噪聲分辨率 | 16.25位 |
| 支持的熱耦合類型 | B、E、J、K、N、R、S、T |
| 輸入連接器 | 小型熱耦合 |
| 常規 | |
| 連接 | USB2.0 |
| 設備連接器類型 | USB2.0 B型 |
| 電源要求 | USB端口 |
| 尺寸 | 201x104x34mm(7.91x4.09x1.34英寸) |
| 工作溫度范圍 | 0℃至50℃ |
| 工作溫度范圍，對于所引述的精度 | 20℃至30℃ |
| 存儲溫度溫度范圍 | -20℃至60℃ |
| 工作濕度范圍 | 相對濕度5至80% |
| 存儲濕度范圍 | 相對濕度5至95% |
| 海拔 | 最高2000米 |
| 污染度 | 污染等級2 |
| 防水 | 不防水 |
| 安全認證 | 設計符合2014/35/EU:低電壓指令要求 |
| EMC認證 | 經過2014/30/EU：電磁兼容指令測試 |
| 環境認證 | 符合 RoHS 與 WEEE |
| 軟件 | PicoLog 6、PicoSDK（可從 www.picotech.com/downloads 下載）示例代碼（提供在 Pico 的 GitHub 頁面上：github.com/picotech） |
| PC要求 | Windows 7、8 或 10，32 位或 64 位。 macOS 10.9 (Mavericks) 或更高版本，僅限 64 位 Linux（僅在 Redhat、OpenSUSE 和 Ubuntu 上進行過測試），僅限 64 位 硬件如操作系統所需 |
| 文檔 | 快速入門指南、用戶指南、編程人員指南、EU符合聲明 所有相關文檔均可從 www.picotech.com/downloads 下載。 |
兼容的熱耦合
TC-08 與所有常用的熱耦合兼容，可在不降低數據獲取速度的情況下提供更高的精度。熱耦合類型和溫度范圍如下表所示。
| 類型 | 總體范圍℃ | 0.1 °C 分辨率 | 0.025 °C 分辨率 |
| B | 20 至 1820 | 150 至 1820 | 6 至 1820 |
| E | –270 至 910 | –270 至 910 | –260 至 910 |
| J | –210 至 1200 | –210 至 1200 | –210 至 1200 |
| K | –270 至 1370 | –270 至 1370 | –250 至 1370 |
| N | –270 至 1300 | –260 至 1300 | –230 至 1300 |
| R | –50 至 1760 | –50 至 1760 | 20 至 1760 |
| S | –50 至 1760 | –50 至 1760 | 20 至 1760 |
| T | –270 至 400 | –270 至 400 | –250 至 400 |
訂購信息（續）
| 產品名稱 | 描述 |
| TC-08 | 帶1.8米Pico藍色USB2.0線纜的熱電偶數據記錄儀 |
可選配件
| 產品名稱 | 描述 |
| TC-08 單通道端子板 | 與 TC-08 熱電耦數據記錄器配合使用的單通道端子板 |
| USB 2.0 線纜，1.8 米* | 替換 Pico 藍色 USB 2.0 線纜，1.8 米 |
| USB 2.0 線纜，0.5 米* | 替換 Pico 藍色 USB 2.0 線纜，0.5 米 |
| USB 2.0 線纜，4.5 米* | 替換 Pico 藍色 USB 2.0 線纜，4.5 米 |
