PicoScope9400系列

時間：2021-08-02 來源：

PicoScope9400系列

規格 PicoScope9404-05 PicoScope9402-05				PicoScope9404-16 PicoScope9402-16
垂直
輸入通道數		4	2	4	2
		所有通道相同并同時進行數字化
模擬帶寬(–3dB)?	*全帶寬	DC至5GHz		DC至16GHz
	中帶寬	DC至450MHz	不適合	DC至450MHz	不適合
	窄帶寬	DC至100MHz	DC至450MHz	DC至100MHz	DC至450MHz
通帶平坦度		全帶寬：±1dB至3GHz		±1dB至5GHz
計算的上升時間(Tr)，典型值		從帶寬計算：10%至90%：從Tr=0.35/BW計算；20%至80%：從Tr=0.25/BW計算
	全帶寬	10%至90%:≤70ps 20%至 80%:≤50 ps		10至90%:≤21.9ps 20%至 80%:≤15.6 ps
	中帶	10%至90%:≤780ps 20%至 80%:≤560 ps	不適	10%至90%:≤780ps 20%至 80%:≤560 ps	不適
	窄帶寬	10%至90%:≤3.5ns 20%至 80%：2.5 ns	10至90%:≤780ps 20%至 80%:≤560 ps	10至90%:≤3.5ns 20%至 80%：2.5 ns	10至90%:≤780ps 20%至 80%:≤560 ps
階躍應，典型值	全帶寬	尖頭信號：<8%。振鈴：3ns 以下 ±%、從 3 ns至 10 n ±4%、 10 n 至 10 ns ±% 、從 100 s 至 400 ns 2%、400 ns 以上 ±1%		不適合
	中帶寬	尖頭信號：<6%。振鈴：10ns 以下 ±%、從 10 n 至 10 ns ±%、從 10 ns 至400 ns ±%、400 ns 以 ±1%。
	帶寬	尖頭信號：<5%。振鈴：20ns 以下 ±%、從 20 n 至 10 ns ±%、從 10 ns 至400 ns ±%、400 ns 以 ±1%。
MS噪聲	*全帶寬	最大值為1.8mV、典型值為1.6mV		最大值為2.4mV、典型值為2.2mV。
	中帶寬	最大值為0.8mV、典型值為0.65mV。	不適合	最大值為0.8mV、典型值為0.65mV。	不適合
	窄帶寬	最大值為0.6mV、典型值為0.45mV。	最大值為0.8mV、典型值為0.65mV。	最大值為0.6mV、典型值為0.45mV。	最大值為0.8mV、典型值為0.65mV。
刻度因數（靈敏度）		10mV/div至250mV/div。滿刻度比例為8個垂直分區。可按10-12.5-15-20-25-30-40-50-60-80-100-125-150-200-250 mV/dv 順序調整也可按 1% 微增量進行調整或更好。使用手動或計算器數輸入時，增量為 0.1 mV/di。
*DC增益精度		滿刻度的±2%（典型值為±1.5%）
位置范圍		距中心屏幕±4個分區
DC偏移范圍		-1V至+1V可調整，增量為10mV（粗調）或2mV（精調）。手動或計算器數據輸入：對于–99.9 至 +9.9 mV 偏增量為 0.01mV、對于 –9999 至 +99.9 mV 偏增量為 0.1 V。參考屏幕心標線。
*偏移精度		偏移設置的±2mV±2%（典型值為±1mV±1%）
工作輸入電壓		±800mV

產品特點

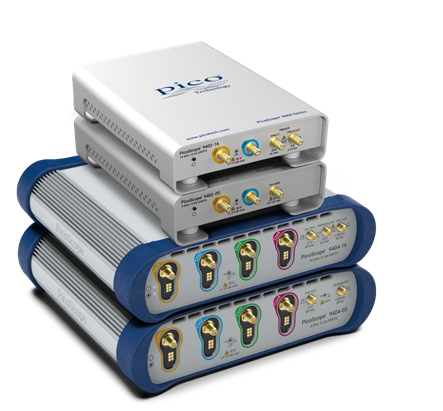

PicoScope9402-16和9404-16
16GHz帶寬，22ps過渡時間
2.5TS/s（0.4ps分辨率）隨機采樣
PicoScope9402-05和9404-05
5GHz帶寬，70ps過渡時間
1TS/s（1ps分辨率）隨機采樣
12位500MS/sADC，±800mV全量程輸入范圍
脈沖、眼圖和遮罩測試向下可達45ps，向上可達11Gb/s直觀和可配置的觸摸兼容Windows用戶界面
全面的內置測量、縮放、數據模板、直方圖功能10mV/div至250mV/div數字增益范圍高達250kS軌跡長度，可在各通道間共享可選時鐘恢復觸發器可達8Gb/s可選恢復時鐘和數據輸出

典型應用

電信和雷達測試、服務和生產
光纖、收發器和激光測試（不包括光電轉換）
RF、微波和千兆位數字系統測量
信號、眼圖、脈沖和激勵特征化
精確計時和相位分析
數字系統設計和特征化
眼圖、模板和容限測試速度高達8Gb/s
時鐘和數據恢復速度高達8Gb/s
Ethernet、HDMI1、PCI、SATA和USB2.0
半導體特征化
信號、數據和脈沖/激勵完整性及預一致性測試

PicoScope9400示波器采樣結果

隨機采樣

PicoScope9400系列SXRTOs使用隨機采樣來捕獲高帶寬重復信號或源于時鐘的信號，而不會導致高速實時示波器的性能下降或抖動。在16GHz型號上過渡時間為22ps，在5GHz型號上過渡時間為70ps，二者均明顯比同等帶寬競爭型號更快。隨機采樣可分別提供低達0.4ps和1ps的時序分辨率。

觸發模式

只需將您的信號導入其中一個輸入通道。該示波器具有從每個輸入通道DC至2.5GHz以及通過分頻器從每個通道5GHz的內部直接觸發器。16GHz型號具有一個16GHz外部預分頻觸發器輸入?？蛇x恢復時鐘觸發信號來源于內部通道路徑。使用此選項，在后面板SMA連接器上可輸出時鐘和數據信號。

PicoScope9400系列 PicoScope9400系列示波器測試
