手動式機柜，通過機柜底部的斷路器開關控制交流輸入的通斷，上電后，其中一臺3U或者6U電源將作為主機同步監控系統內所有從機的狀態。

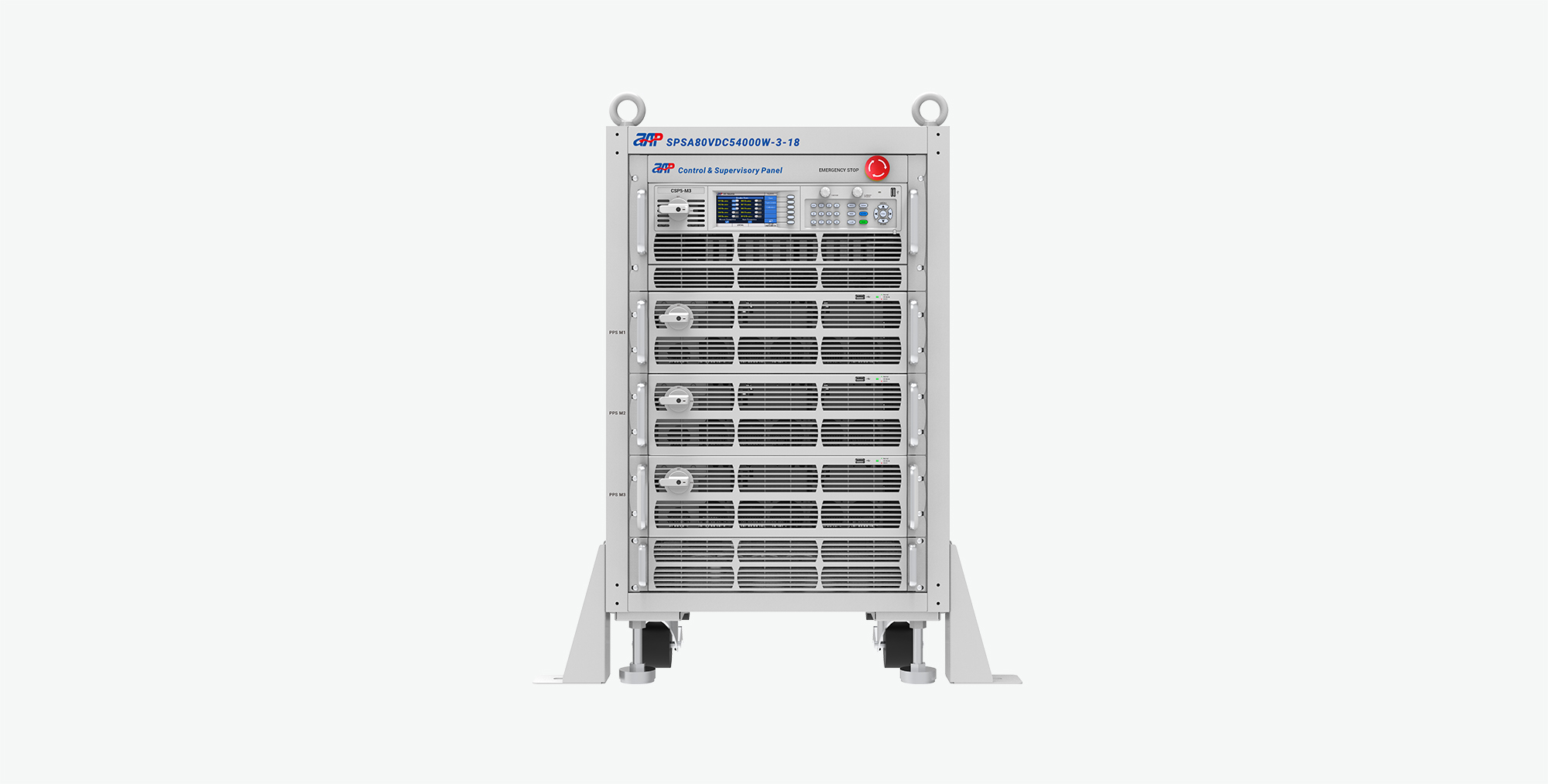

智能式機柜，監控核心CSP由電源分配器（PDU）和中央控制面板（CSP）構成。PDU將輸入交流分配濃縮在5U/8U高度的箱體內，最大限度簡 化配線復雜程度。

CSP集中監控電源系統的輸入輸出參數狀態，一屏完成系統從建立到運行的所有動作。完善的保護設計確保操作安全。

產品主要特點

◆ 彩色觸摸屏，配合面板旋鈕、按鍵提供多元化操作體驗

◆ 寬范圍輸入電壓三相187~ 253Vac/340~460Vac可選

◆ 恒壓、恒流、恒功率模式自動切換，CC&CV優先權可選

◆ 電壓與電流上升/下降斜率可調

◆ 可模擬充電器進行三段式充電

◆ 具有過壓/過流/過功率/過溫/短路等保護功能

◆ 面板配備緊急停止開關

◆ 配備后門保護開關，提高操作安全性

◆ List/Step模式編輯輸出序列

◆ 標配RS232/RS485/USB，LAN&GPIB或CAN可選配

◆ 支持SCPI協議，內置WebServer

智能式系統優勢
◆ CSP有5U/8U兩個型號*，可分別連接控制5臺/10臺3U電源或3臺/5臺6U電源

◆ 內置功率計，可測量輸入電壓、電流、頻率、相位、功率因數等參數

◆ 提供效率計算，電量記錄功能

◆ 內置計時器，可設定輸出運行時間

◆ 可通過顯示屏設置電源的開關機狀態，并具備自動順序開/關電源功能

◆ 可監控系統中每個電源的輸出參數

◆ 輸入端采用匯流排供電設計

◆ 可自定義交流輸入保護參數，支持輸入過欠壓、過欠頻、過流、缺相等保護

◆ 內置WebServer，可監/控CSP所有功能

* CSP型號相同，但連接不同型號電源時配置不同

系統擴容方案

1. 兩個系統電源機柜均支持主從并聯擴容

● 3U/6U電源支持主從并聯控制可達16臺

● 3U電源組成的機柜可并聯成288kW系統

● 6U電源組成的機柜可并聯成576kW系統

2. 同型號電源組成的不同高度機柜可實現擴容

● 機柜并聯時通過并聯銅排輕松連接

● 機柜并聯時可實現無間隙堆放

智能式系統界面介紹

智能式系統提供如下界面可用于系統的參數設定或者查詢。

規格型號

資料

SPS-M/A系列 直流電源系統數據表.pdf
