ICI 01 L-EFT磁場源將快速瞬變脈沖通過磁場耦合到集成電路中（開放式芯片），因此可以選擇性地對集成電路的某個區域進行抗干擾性測試。對于安全關鍵電路，還可以進行模擬旁路通道干擾。該探頭具備以下特點：
· 分辨率高達500微米，因此可以對電路中的某一部分有針對性地進行測試。
· 脈沖抖動的觸發值極低，因此也能對程序進程中的快速過程有針對性地施加影響。

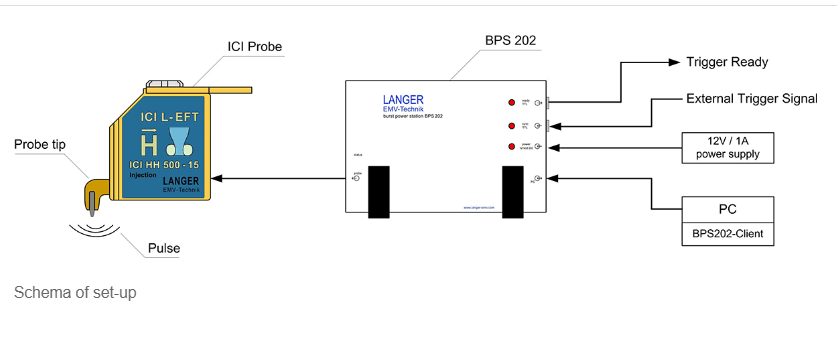

使用該探頭需要一臺電腦。通過附帶的ICI-Client客戶端軟件或者DLL控制操作ICI 01探頭。
Technical parameters
| 脈沖參數 |
|
| 上升時間 | < 2 ns |
| 重復頻率 | 0.1 Hz - 20 kHz |
| 極性 (set by software) | + / - / alternating |
| 觸發器脈沖延遲 (Bypass Modus - Delay Line) |
|
| min. 觸發器脈沖延遲 (typ.) | 100 ns |
| max. 觸發器脈沖延遲 (typ.) | 450 ns |
| max. Jitter (typ.) | ± 1 ns |
| 觸發器脈沖延遲 (Timer Mode) |
|
| min. 觸發器脈沖延遲 (typ.) | 200 ns |
| max. 觸發器脈沖延遲 (typ.) | 100 ms |
| max. Jitter (typ.) | ± 15 ns |
| 觸發器延遲的最小步距 | 10 ns |
| 電源電壓 | BPS 202 |
| 軟件 | BPS 202-Client / DLL (32 Bit / 64 Bit)
Win XP SP3 or higher |
