ESA1 set 干擾放射開發系統

時間：2022-04-11 來源：

ESA1是一套電磁兼容性工具的系統，用于有比較的測量元件組和設備的干擾放射。為了順利且易理解的排除干擾，這套系統包含了一套根據開發者工作定制的 CS-ESA 軟件。這套ESA1為開發者的工作場所而設計。在開發過程中用ESA1進行的干擾放射的測量結果與遠場測量或者用模擬電路網絡的測量結果成正比。使用ESA1系統中的工具可以定位干擾源，發現干擾放射的作用途徑。借此可以找到合理的電磁兼容性方案，并確定其尺寸。用ESA1得到的改進成正比的作用于遠場測量的結果。

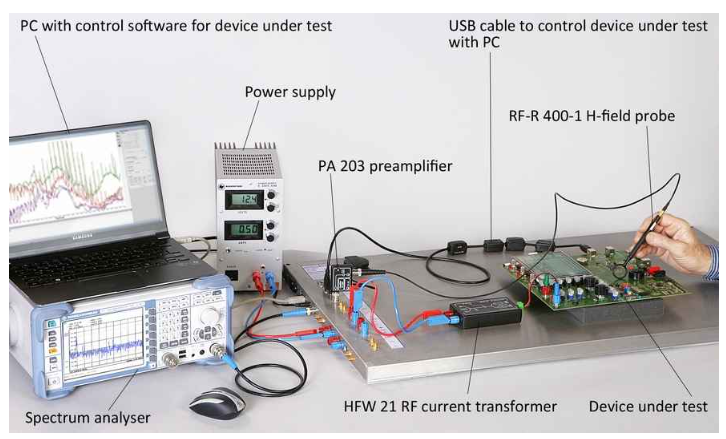

干擾放射開發系統使用圖

Delivery content

1x CS-ESA set, ESA芯片掃描軟件	1x Dongle
1x HFW 21, 射頻電流轉換器	1x HFA 21, 射頻引線
1x Z23-1 set, 屏蔽篷（900x500x400 mm）	1x PA 203 BNC, 前置放大器（100KHz-3GHz）
1x RF-B 0.3-3, 迷你型磁場探頭（30MHz-3GHz）	1x RF-B 3-2, 磁場探頭（30MHz-3GHz）
1x RF-E 02, 電場探頭（30MHz-3GHz）	1x RF-E 05, 電場探頭（30MHz-3GHz）
1x RF-E 10, 電場探頭（30MHz-3GHz）	1x RF-R 0.3-3, 迷你型磁場探頭（30MHz-3GHz）
1x RF-R 3-2, 磁場探頭（30MHz-3GHz）	1x RF-R 50-1, 磁場探頭（30MHz-3GHz）
1x RF-R 400-1, 磁場探頭（30MHz-3GHz）	1x RF-U 2.5-2, 磁場探頭（30MHz-3GHz）
1x RF-U 5-2, 磁場探頭（30MHz-3GHz）	1x ESA1 acc
1x ESA1 case	1x ESA1 m, 操作指南

Technical parameters

HFW 21 射頻電流轉換器
頻率范圍	100 kHz - 1 GHz
持久載荷能力
電流	10 A
耐壓強度	50 V
尺寸 (L x W x H)	(135 x 32 x 28) mm
HFA 21 射頻引線
電容量	10 pF ... 100 nF
耐壓強度	50 V
屏蔽篷 (900x500x400 mm)
屏蔽衰減	45 dB - 50 dB / 30 MHz - 1GHz
尺寸 (L x W x H)	(900 x 500 x 400) mm
重量	12 kg
近場探頭組
頻率范圍	30 MHz - 3 GHz
ESA芯片掃描軟件
操作系統	Windows XP/Vista/7 (latest service packs)
PA 203 前置放大器
頻率范圍	100 kHz - 3 GHz
放大	20 dB
電源電壓	12 V DC
電流輸入	50 mA
最大輸入功率	+13 dBm

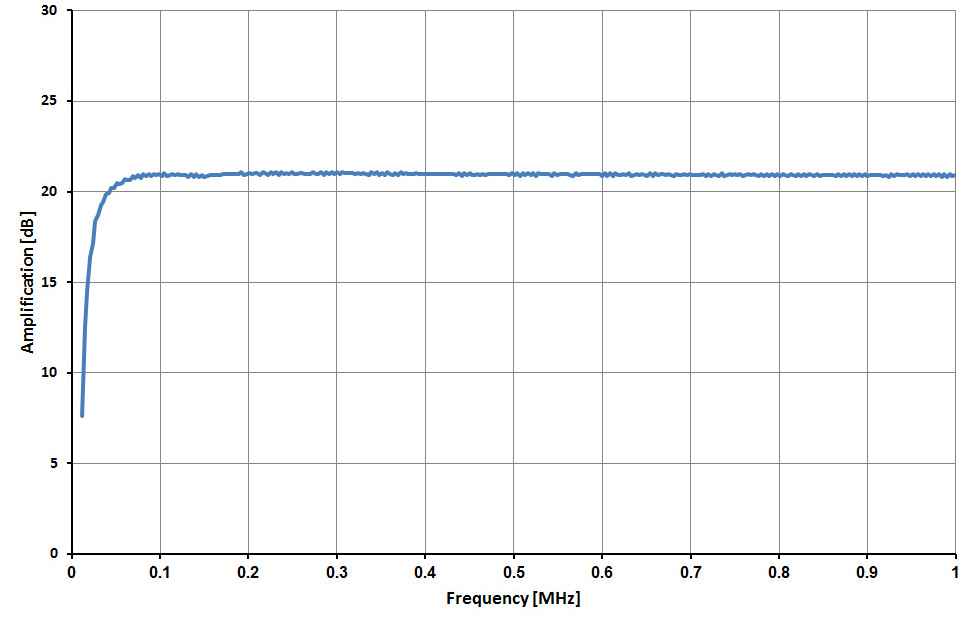

頻率特性（細節）
