愛科賽博直流充電樁測試系統

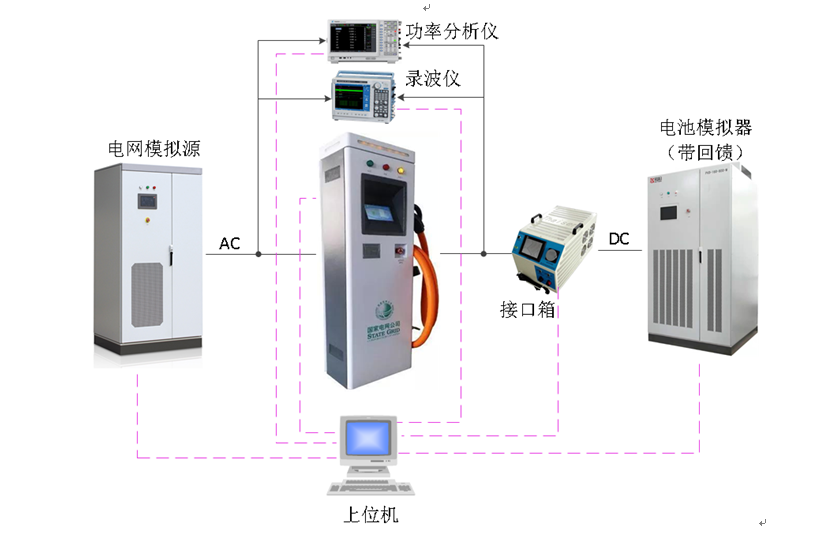

系統組成

  測試標準

系統特點

 開放性

• 開放的軟件接口及通訊協議，便于系統集成；

• 開放式的硬件平臺，可根據實際需求更換、增減測量儀器；

• 測試項目可配置，可根據標準及用戶需求自定義測試項目；

• 測試系統的模塊化設計，便于功能的擴展；

• 系統軟件兼容主流的電腦操作系統；

• 可自定義測試集，滿足不同場合的測試需求；

• 測試結果的導出功能；

• 權限管理功能，系統管理員對系統具有最高權限；

  專業性

• 系統內置GB、NB、Q/GDW多個標準的測試，按照標準劃分測試項目；

• 強大的數據分析能力，一鍵生成報表；

• 電網模擬源可模擬電網的各種正常、異常工況；

• 電池模擬器模擬電池的真實工況，具有CV、CC、CP等各種模式；

• 自動化強，減少人員操作，提高測試效率；

• 多種工況模擬，減少實際設備投入，大大降低生產廠商的測試成本；

• 開放的軟硬件接口，便于系統集成；

• 模塊化設計，便于功能擴展；

• 單體設備及系統的故障診斷功能，保證系統的安全、可靠運行；

• 應用電池模擬器，電能可回收利用；

• 測試項目、測試集靈活配置，滿足多種場合應用；

• 交流電網模擬源行業領跑者

• 全回饋型電池模擬器




交流電網模擬源 75kVA～2250kVA可以完成如下要求

• GB/T 12325-2008 供電電壓偏差

• GB/T 15543-2008 三相電壓不平衡

• GB/T 15945-2008 電力系統頻率偏差

• GB/T 24337-2009 公用電網間諧波

• GB/T 14549-1993 公用電網諧波

• GB/T 12326-2008 電壓波動和閃變

• IEC 61000-4-11 電壓暫降、短時中斷和電壓變化的抗擾度試驗

• IEC 61000-4-13 諧波、間諧波的抗擾度試驗

• IEC 61000-4-14 電壓波動的抗擾度試驗

• IEC 61000-4-27 三相電壓不平衡的抗擾度試驗

• IEC 61000-4-28 頻率變化的抗擾度試驗

電池模擬源

1）80kW\160kW\320kW

2）24V-800V
3）100%能量回饋
4）多種工作模式：恒壓、恒流、恒功率、自定義曲線等多種工作模式
5）模塊化設計，方便維護，可靠性高
6）電池特性可設
電池模擬器可以模擬電池輸出特性、充放電特性；允許用戶選擇電池的類型、串并聯數量、溫度、SOC等參數，從而全面模擬電池的特性。
主要應用于電動汽車、儲能、充電樁等行業的生產、測試。通過配置相應參數，可以模擬電池在不同工況下的特性。

電池模型圖
