1GSPS、12-bit、4通道模塊化示波器 PXIe-X1075

時間：2024-11-08 來源：

1、產品簡介

PXIe-X1075是合肥中科采象科技有限公司自主研發的一款1GSPS、12-bit、4通道的模塊化示波器，提供出色的信號捕捉和高精度的信號解析能力，通過標準的接口和強大的處理功能，方便現有系統集成，幫助用戶快速獲得需要的數據結果。

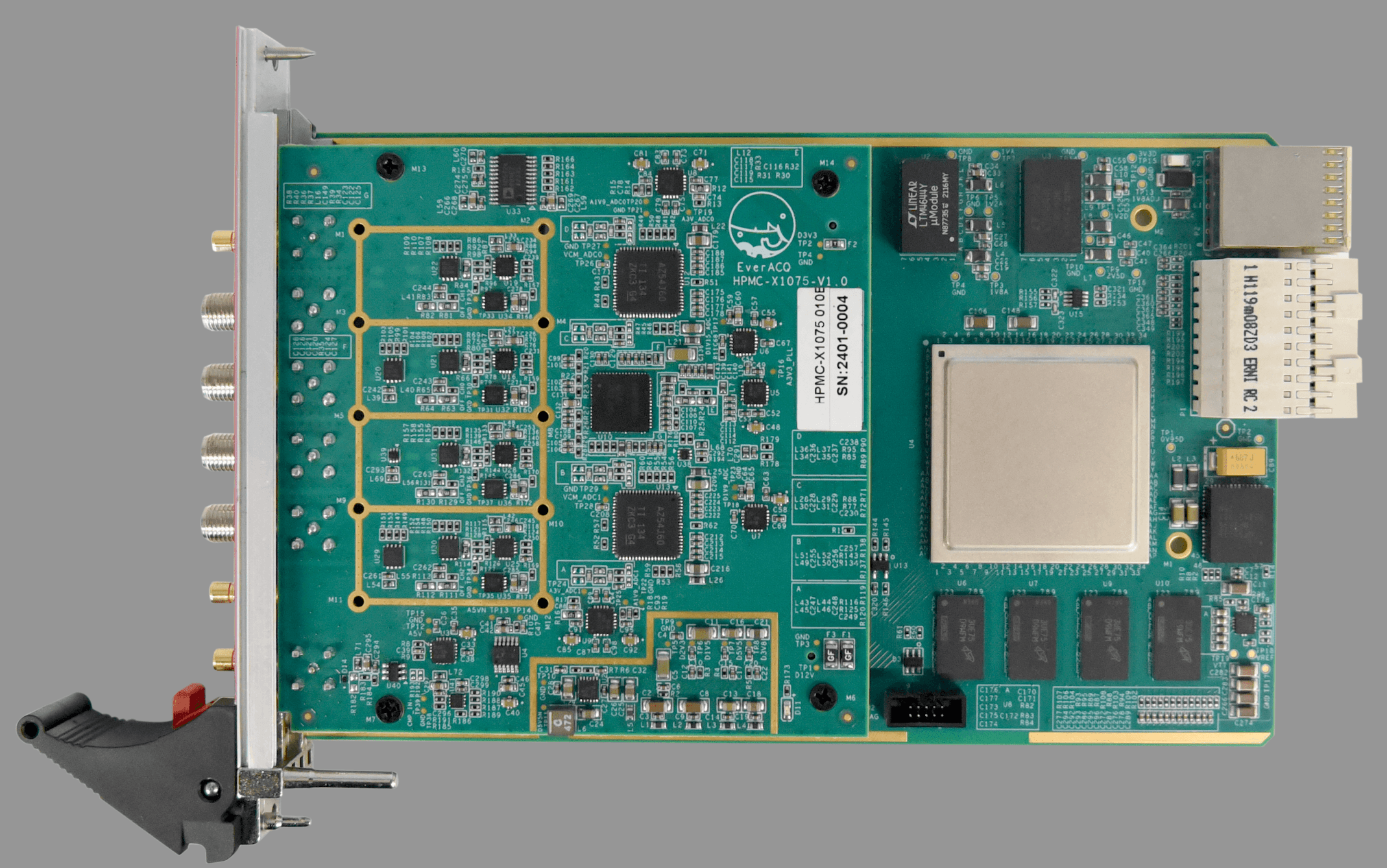

2、產品圖片

3、功能特點

l 高速、高精度：1GSPS、12-bit

l 通道數：4通道

l 模擬帶寬：DC-250MHz

l DC/AC耦合、50Ω/1MΩ輸入阻抗

l 同步：多通道同步采集，同步精度高達10ps（RMS）

l 增益可切換：多檔增益可在線切換

l 易集成：開放FPGA，支持用戶自定義算法

l 1路外部觸發接口、1路外部時鐘接口

l 4GB DDR4緩存

l 適用于Windows和Linux系統

4、應用場景

l 高速瞬態信號記錄

l 寬帶信號分析

l 中頻信號采集

l 質譜分析

l 核與粒子物理實驗

l 激光雷達回波采集

l 科研與軍工

5、技術參數

采樣率	1GSPS
垂直分辨率	12-bit
通道數	4通道
連接器	SMA
模擬帶寬	DC-250MHz
耦合方式	DC/AC耦合，可軟件調節
輸入阻抗	50Ω/1MΩ，可軟件調節
輸入量程	16Vpp/8Vpp/4Vpp/0.8Vpp/0.4Vpp/0.2Vpp，可軟件調節
有效位	8.5-bit@10MHz
同步性	<10ps(RMS)
工作模式	觸發模式、流盤模式
觸發模式	單次觸發、正常觸發、自動觸發
觸發源	通道自觸發、強制觸發、外觸發、系統同步觸發
TRIG	外部觸發接口：1路，模擬觸發，SMB連接器
CLK	外部時鐘接口：1路，10MHz/100MHz方波/正弦波，SMB連接器
時鐘源	板載時鐘、外部時鐘、系統同步時鐘
PFI	通用雙向I/O接口：1路，SMB連接器
總線	PCIe gen3 ×8
板載緩存	4GB DDR4
功率	45W
工作環境	-20°C~+50°C，10%~90%RH 無冷凝
存儲溫度	-30°C~+70°C
尺寸	PXIe 3U/1Slot，20mm×100mm×160mm(W×D×H)
操作系統	Win7及以上 32位/64位；Linux 64位

^*因公司產品技術不斷更新，本畫冊所列示的產品若涉及外觀或性能等升級，以具體實物為準。
