1、產品簡介
PCIe-X1073是合肥中科采象科技有限公司自主研發的一款1GSPS、16-bit、4通道的高速數字化儀，采用高速大容量數據緩存和高速數據交換技術，適用于高速、瞬態信號的精確捕獲，可用于構建多通道、高精度、同步采集系統。

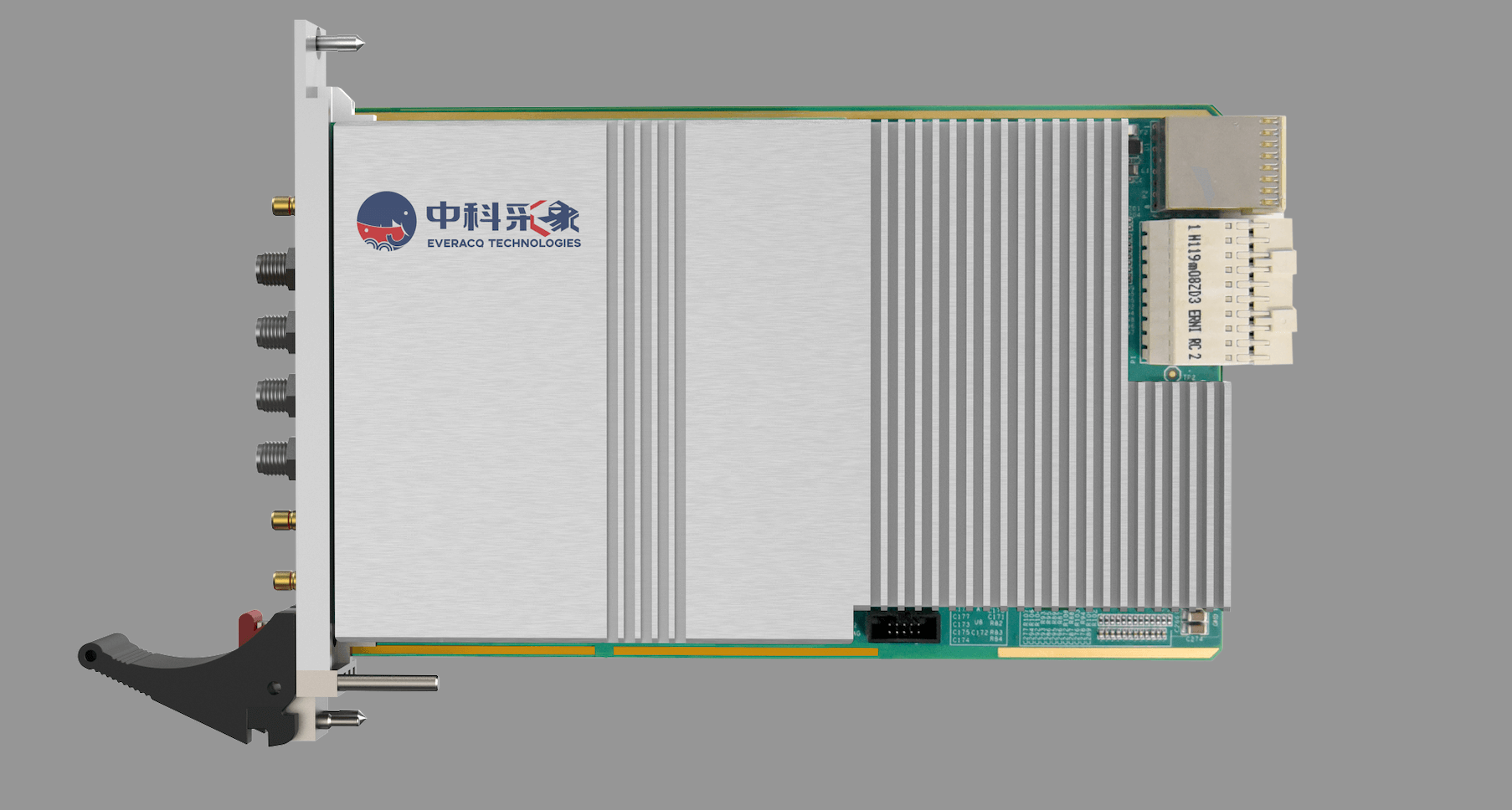

2、產品圖片
3、功能特點
l 高速、高精度：1GSPS、16-bit
l 通道數：4通道
l 模擬帶寬：DC-200MHz
l DC耦合、50Ω輸入阻抗
l 同步：多通道同步采集，同步精度高達10ps（RMS）
l 增益可切換：兩檔增益可在線切換
l 易集成：開放FPGA，支持用戶自定義算法
l 1路外部觸發接口、1路外部時鐘接口
l 4GB DDR4緩存
l 適用于Windows和Linux系統
4、應用場景
l 高速瞬態信號記錄
l 寬帶信號分析
l 中頻信號采集
l 質譜分析
l 核與粒子物理實驗
l 激光雷達回波采集
l 科研與軍工
5、技術參數
采樣率 | 1GSPS |
垂直分辨率 | 16-bit |
通道數 | 4通道 |
連接器 | SMA |
模擬帶寬 | DC-200MHz |
耦合方式 | DC耦合 |
輸入阻抗 | 50Ω |
輸入量程 | 1Vpp/2Vpp，可軟件調節 |
有效位 | 10.8-bit@10MHz |
同步性 | <10ps(RMS) |
工作模式 | 觸發模式、流盤模式 |
觸發模式 | 單次觸發、正常觸發、自動觸發 |
觸發源 | 通道自觸發、強制觸發、外觸發 |
TRIG | 外部觸發接口：1路，模擬觸發，SMB連接器 |
CLK | 外部時鐘接口：1路，10MHz/100MHz方波/正弦波，SMB連接器 |
時鐘源 | 板載時鐘、外部時鐘 |
PFI | 通用雙向I/O接口：1路，SMB連接器 |
總線 | PCIe Gen3 ×8 |
板載緩存 | 4GB DDR4 |
功率 | 26.4W |
工作環境 | -20°C~+50°C，10%~90%RH 無冷凝 |
存儲溫度 | -30°C~+70°C |
尺寸 | PCIe 3U/1Slot，20mm×111mm×160mm(W×D×H) |
操作系統 | Win7及以上 32位/64位；Linux 64位 |
*因公司產品技術不斷更新，本畫冊所列示的產品若涉及外觀或性能等升級，以具體實物為準。
